LK-1仿生人工膝关节假肢结构设计

这款LK-1人工膝关节假肢的结构设计，核心参考了3R60机芯的运动逻辑，在下肢康复辅具的实际应用场景中，主要适配大腿截肢患者的日常行走、上下楼、坐立转换等常规动作需求，替代缺失的膝关节完成屈伸过程中的力学支撑与运动阻尼匹配。从实际使用场景出发，该结构需要适配不同体重、不同步频的使用者，因此在设计时优先考虑了运动过程中的力传递路径合理性，避免局部应力集中导致的结构疲劳失效。

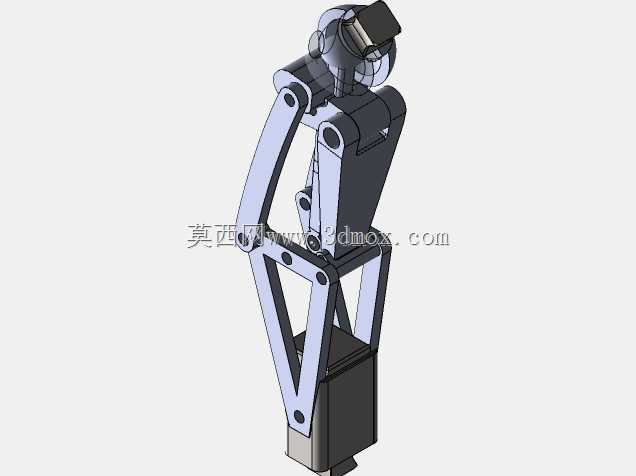

整个关节的运动执行依托内置弹簧组件完成，区别于传统刚性铰链式膝关节的生硬运动反馈，弹簧储能结构可以在行走支撑相储存部分重力势能，在摆动相释放能量辅助小腿完成前摆动作，降低使用者行走过程中的体能消耗。设计过程中没有完全照搬3R60的运动功能逻辑，而是针对日常使用中常见的路面不平、突发绊脚等工况做了结构优化，调整了连杆机构的铰接点位置，让关节在屈曲到特定角度时能自动触发阻尼锁定，避免使用者出现打软腿的安全隐患。

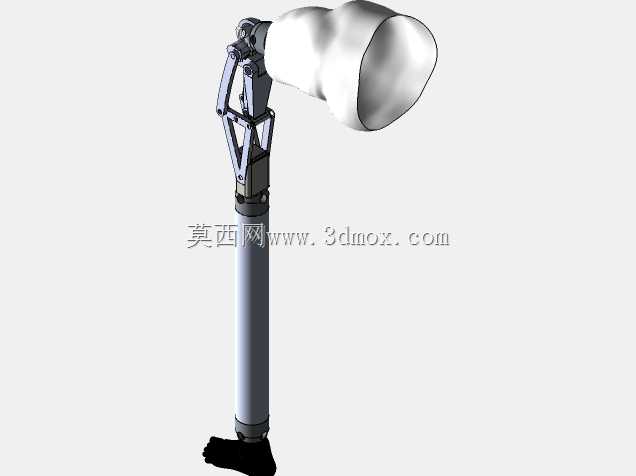

从外形尺寸与安装边界来看，该膝关节整体采用杆式集成布局，上部连接接受腔的接口采用标准锥面配合结构，可适配市面上主流的大腿假肢接受腔安装标准，下部连接小腿杆的接口采用螺纹锁紧结构，能兼容不同长度的碳纤维小腿杆以及各类储能脚、SACH脚的安装需求，整体安装边界预留了足够的调节余量，康复技师可根据患者的残肢长度、身高比例调整整体对线角度，无需额外加工转接件。关节的连杆部分采用镂空桁架式结构设计，在保证整体结构强度满足100kg体重使用者日常载荷需求的前提下，尽可能降低了关节自身重量，减少患者佩戴时的悬吊负担。

关节的屈伸角度范围覆盖了日常活动所需的全部行程，平地行走时的屈伸角度控制在0到65度区间，上下楼梯时最大屈曲角度可达到110度，完全满足坐立时的屈膝需求。弹簧的预紧力可通过关节侧方的调节旋钮进行微调，使用者可根据自身的行走习惯、活动强度调整阻尼反馈力度，适配不同场景下的运动需求。结构的铰接位置全部采用耐磨衬套配合，减少长期往复运动过程中的磨损量，延长产品的实际使用寿命，日常维护仅需定期清理铰接缝隙处的灰尘即可，无需频繁加注润滑脂，降低了使用者的后期维护成本。

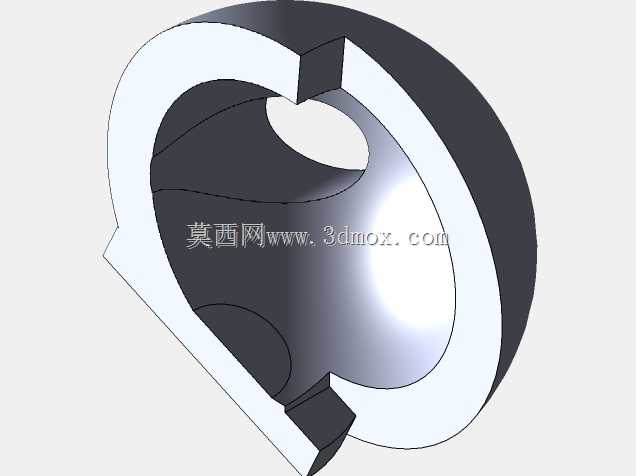

在结构细节处理上，关节上部的髁部外形采用仿生圆弧过渡，穿戴裤子后不会出现明显的突兀轮廓，兼顾了使用过程中的外观需求。所有外露的棱边都做了圆角钝化处理，避免运动过程中夹扯衣物或者划伤皮肤。内部的弹簧组件完全封装在杆身结构内部，避免外界灰尘、水汽进入弹簧腔导致弹簧锈蚀，保证运动阻尼的长期稳定性。整个关节的力线经过多次迭代优化，站立相时的重力作用线恰好经过关节转动中心的前方，利用体重形成自然的锁定力矩，无需额外的锁止机构即可实现站立时的稳定支撑，减少了不必要的结构零件，降低了整体故障概率。
