三层医用口罩缝合辊结构设计

在医用防护用品生产链路里，口罩缝合辊是平面口罩生产设备上直接决定成品封边质量、佩戴密封性的核心执行部件，不同于普通输送类辊轴仅承担物料托举、传动功能，该类辊轴需要在高速连续运转状态下，配合超声焊接系统完成三层无纺布（内外层纺粘无纺布、中间层熔喷过滤布）的边缘压合、鼻线位置封固以及耳带焊接点位的预压定位，直接影响口罩成品的边缘牢固度、过滤层密封性，是口罩生产环节里少有的需要兼顾结构刚性、表面精度、动平衡性能的定制化辊类零件。

从实际产线运行的工况来看，这类缝合辊通常安装在口罩机的成型工位段，两端轴颈与设备墙板上的带座深沟球轴承配合安装，安装时需要保证辊身轴线与布料输送方向的垂直度误差控制在0.02mm以内，否则会出现布料走偏、封边错位的问题；辊身的有效工作宽度对应常规平面口罩的展开宽度，两端轴伸段的直径需要匹配现有设备的轴承座安装孔径，不需要额外改动安装位即可完成替换适配，适配多数常规高速平面口罩机的工位安装边界。

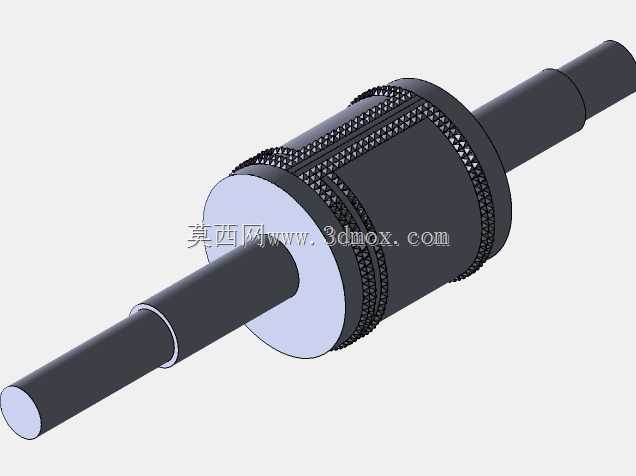

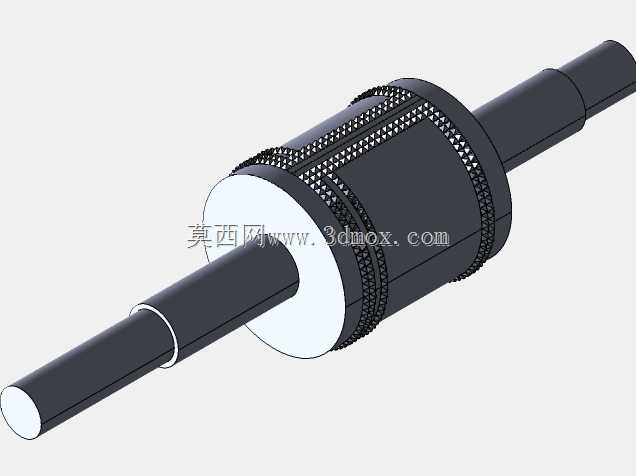

设计层面首先要考虑的是辊身的压合齿形排布，不同于整面滚花的普通牵引辊，该缝合辊采用双掩模齿形在同一辊筒上集成排布的方案，齿形的凸起高度经过反复验证，既能够保证压合时超声能量集中传递到布料层间，让三层无纺布在压合点位充分熔接，不会出现佩戴时边缘开层、漏隙的问题，又不会因为齿形凸起过高导致布料被压穿、破坏熔喷层的过滤结构。辊身基体采用整体加工成型，齿形区域做表面硬化处理，避免长时间高速运转下齿形磨损导致压合痕迹变浅、封边强度下降的问题，正常维护工况下的连续运行寿命能够满足大批量生产的需求。

结构上两端的轴颈与辊身采用同轴一体化设计，减少装配带来的同轴度误差，轴颈与辊身衔接位置做过渡圆角处理，避免长期交变载荷下出现应力集中断裂的风险；辊身内部做等壁厚设计，在保证整体刚性的前提下控制辊体自重，降低动平衡校正的难度，高速运转时不会出现明显的径向跳动，保证压合痕迹的深浅均匀，不会出现局部封边过牢发硬、局部封边不牢易开的质量问题。实际生产中，该辊的压合面需要与下方的超声焊头保持均匀的0.1-0.15mm间隙，间隙偏差过大会直接导致整幅宽度上的封边强度不一致，因此辊身的圆柱度公差需要控制在0.01mm以内，两端轴颈的同轴度公差同样需要控制在0.01mm以内，才能保证长期运转下的间隙稳定性。

从功能适配性来看，同一辊身集成双组压合齿形的设计，能够在单次辊压回转过程中完成双份口罩坯料的封边作业，相比单齿形辊能够直接提升单工位的生产效率，同时减少设备上的辊轴安装数量，简化设备的传动链路，降低后期维护的备件成本。辊身表面的非齿形区域做光滑处理，避免运转过程中刮蹭无纺布表面，造成布料起毛、勾丝等外观缺陷，影响成品的外观质量。

在安装调试环节，需要先完成辊体的动平衡校正，剩余不平衡量控制在G2.5级以内，避免高速运转时产生振动传导到墙板，影响其他工位的定位精度；装配时轴颈与轴承内圈采用过渡配合，既保证传动时不会出现相对滑动，又方便后期磨损后的拆卸更换。日常运维中只需要定期检查齿形区域的清洁情况，避免残留的无纺布纤维、热熔胶堆积在齿缝里影响压合效果，不需要频繁拆解维护。

不同于通用标准辊轴可以直接选型采购，这类缝合辊的齿形排布、辊身长度、轴颈尺寸都是匹配对应机型的生产参数定制设计，建模过程中需要重点关注齿形的排布间距、凸起高度、过渡圆角，以及整体结构的刚性校核，避免辊身在压合载荷下出现挠曲变形，导致中间位置压合力度不足。同时要考虑加工工艺的可行性，齿形区域采用精铣后表面硬化的工艺路线，不需要后续过多的抛光处理即可满足表面粗糙度要求，降低加工成本与加工周期，能够快速响应产线的备件更换需求。
