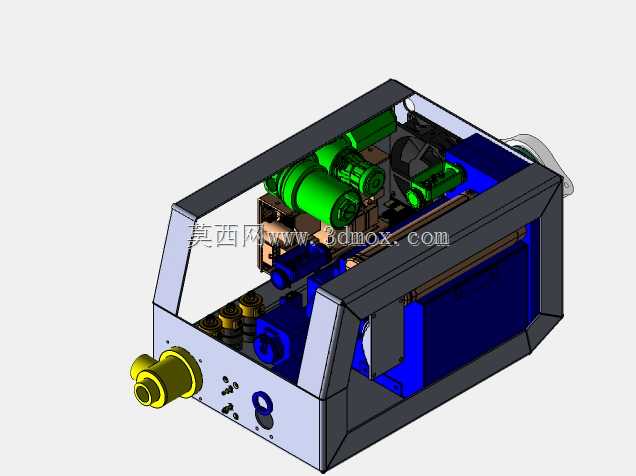

医用呼吸支持设备整机结构三维设计

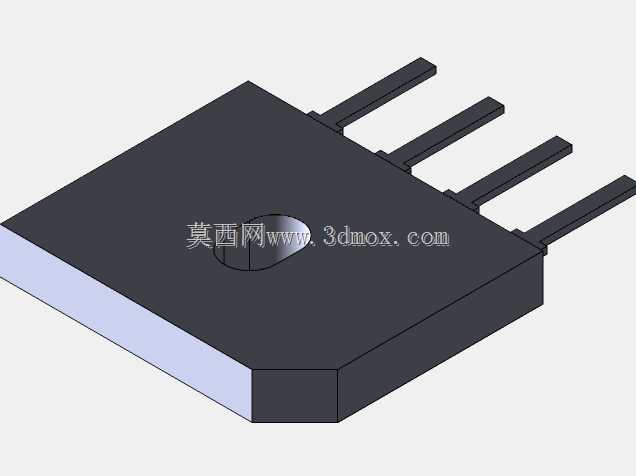

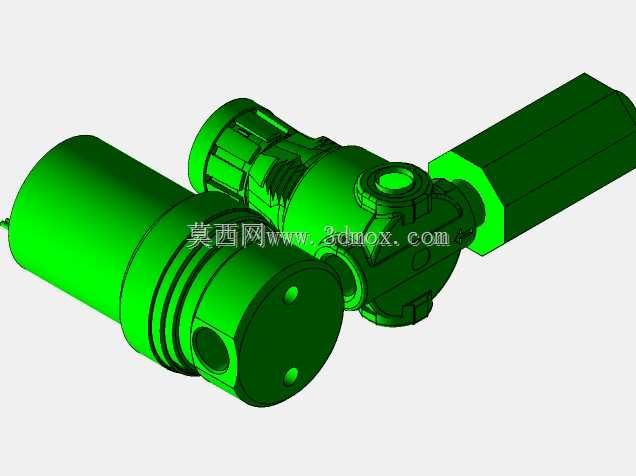

这款医用呼吸支持设备的结构设计，核心围绕临床多场景的使用需求展开，首先要覆盖的就是ICU重症监护场景下的有创通气支持，同时兼顾普通病房呼吸衰竭患者的无创辅助通气，还要适配急诊转运过程中的移动通气需求，不同场景对设备的结构稳定性、操作便捷性、接口兼容性要求差异极大，设计阶段需要逐一平衡各项约束。从功能实现逻辑来看，设备核心要完成空氧混合、气流调控、湿化加温、压力监测、异常报警这几个核心模块的布局，空氧混合阀的安装位置需要兼顾气路长度最短原则，减少气压损耗，同时要预留足够的维护操作空间，方便后期校准阀件开度；湿化罐的安装位设计了快拆卡扣结构，不需要额外工具就能完成罐体更换，卡扣的锁紧力度经过反复校核，既不会因为设备移动出现松脱漏液，也不会因为锁紧力过大导致医护人员操作费力。

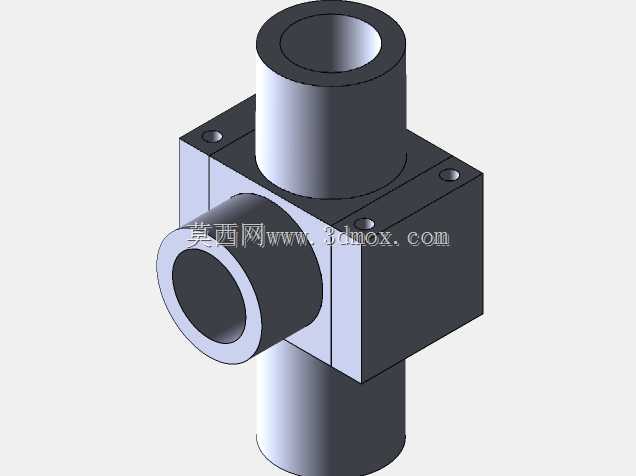

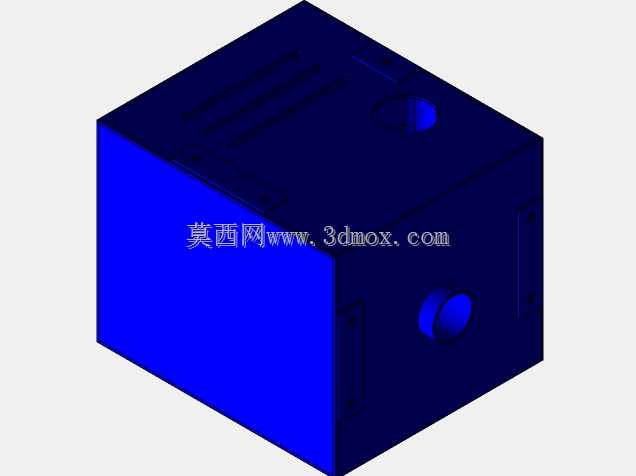

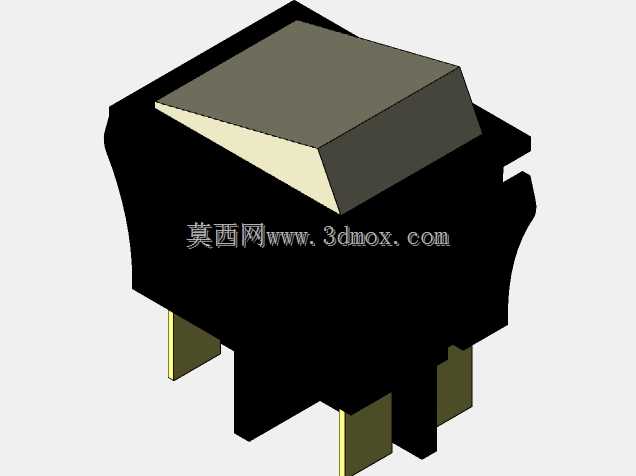

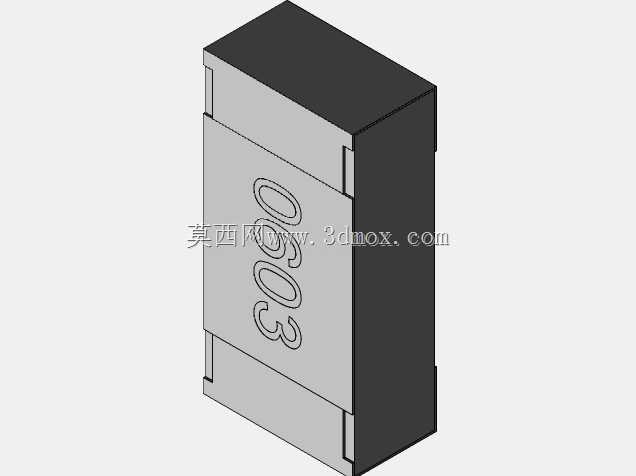

设计思路上没有采用传统医疗设备方正厚重的外壳造型，而是在边角处做了大圆弧过渡处理，一方面是避免临床转运过程中磕碰墙体、病床或者医护人员，另一方面圆弧曲面的外壳结构强度比方直造型更高，相同板材厚度下抗冲击性能提升约17%，同时外壳的拼接缝隙全部控制在0.8mm以内，满足医用设备日常擦拭消毒的密封要求，避免消毒液体渗入内部电路。设备正面的操作界面倾斜角度设置为15度，这个角度是结合病床旁站立操作的医护人员视线高度测算的，不需要刻意低头或者抬手就能完成所有参数调整，界面下方的旋钮和按键做了凹凸区分，戴医用橡胶手套也能准确识别操作，不会出现误触。

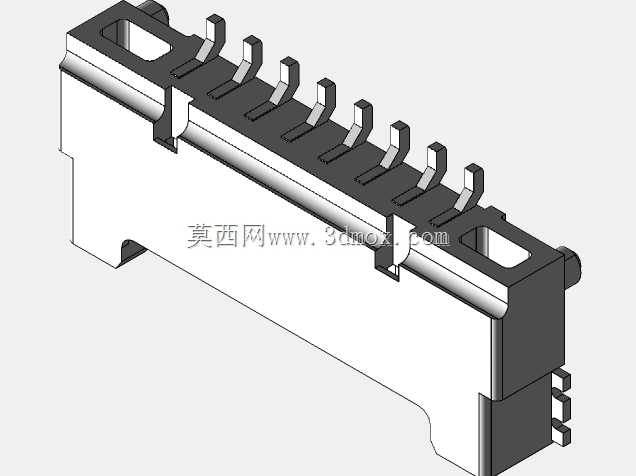

安装边界和外形尺寸方面，整机宽度控制在320mm，刚好适配标准医用设备塔的安装托架间距，不需要额外定制转接件；高度450mm，放置在移动支架上时，顶部的提手位置刚好匹配成年人自然垂臂抬手的高度，单人就能完成设备的搬移；深度380mm，在病床旁放置时不会占用过多过道空间，预留的氧气接口、空气接口、呼吸管路接口全部集中在设备背面的下半区域，接口高度距离设备底部120mm，连接管路后不会因为管路弯折影响气流通畅，同时背面预留了理线卡扣，能将电源线、通讯线规整固定，避免转运过程中管线勾挂其他物件。

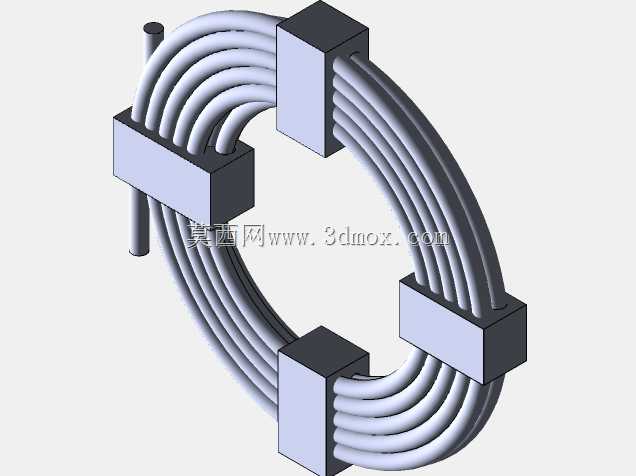

气路设计上，内部气流通道全部采用圆弧过渡结构，没有直角弯折，减少气流湍流产生的噪音，整机运行时的噪音控制在42分贝以内，符合病房噪音控制要求，不会影响患者休养；呼气阀的位置设计在靠近出气端的位置，能更精准监测患者的实际呼气末压力，监测误差控制在0.2cmH₂O以内，满足临床通气参数的精度要求。设备底部设计了四个可锁定的静音脚轮，脚轮的滚动阻力经过调校，在病房PVC地面上推行时不需要过大的推力，锁定后脚轮的侧向偏移量不超过1mm，连接管路时不会因为外力出现设备移位。侧面预留了湿化罐加水口的观察窗，不需要打开设备外壳就能观察湿化液的剩余量，观察窗采用透明PC材质，表面做了防雾处理，避免温差导致的视线模糊。

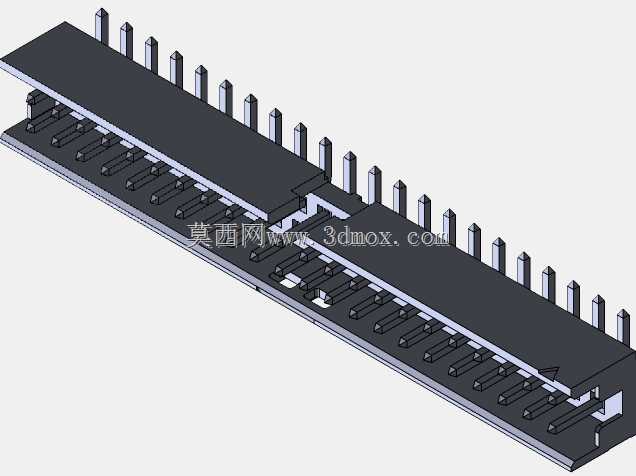

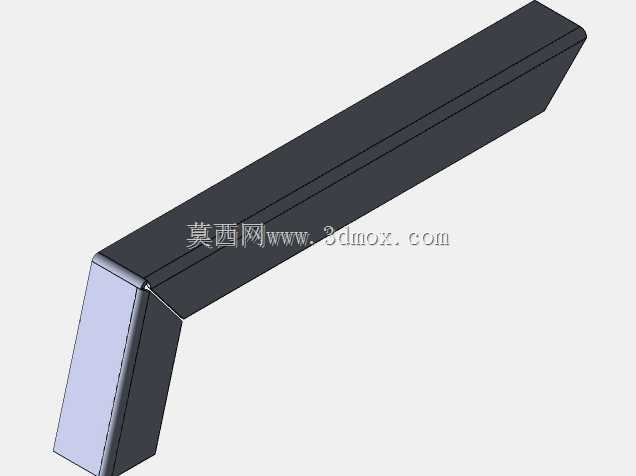

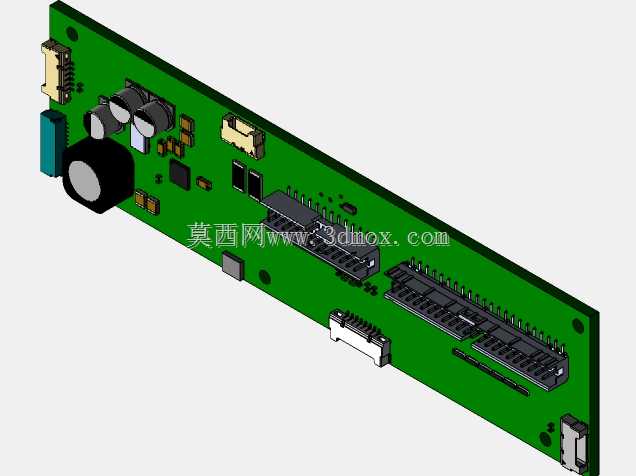

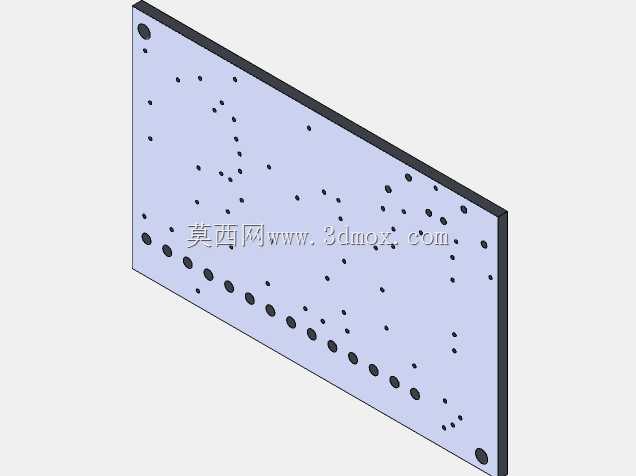

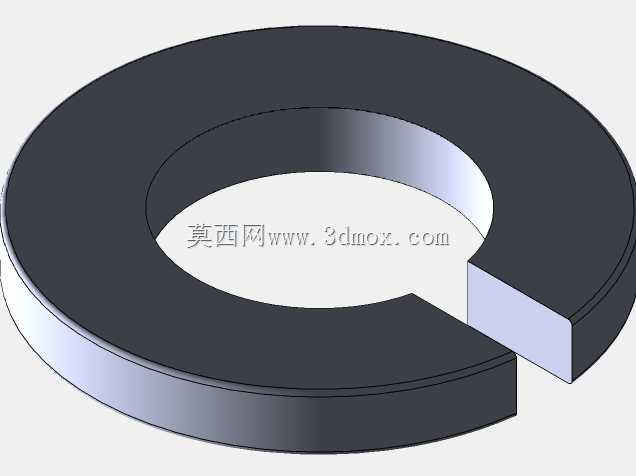

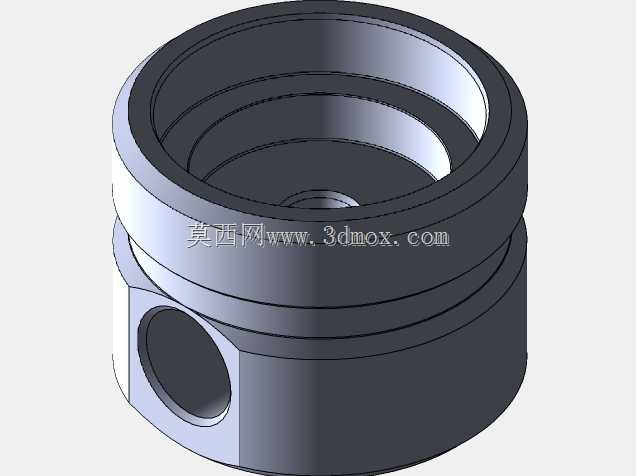

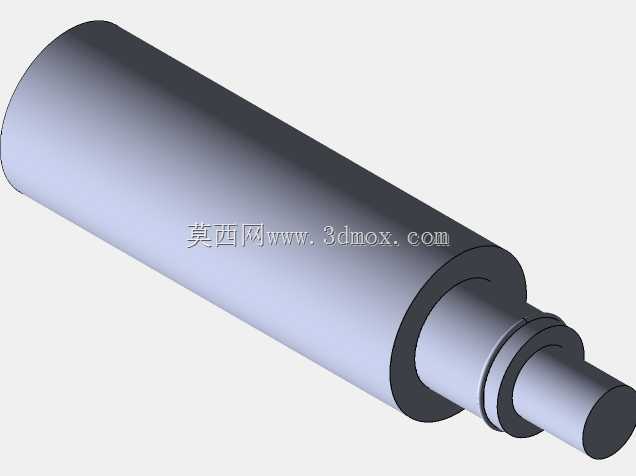

考虑到临床使用中可能出现的突发断电情况，内部电池仓的设计位置靠近设备重心处，更换电池时不需要移动整机，只需要打开侧面的电池仓盖板就能完成插拔更换，电池仓的密封等级达到IPX4，即使有少量液体泼溅也不会影响电池供电安全。设备顶部的提手做了加宽处理，握持位置包裹了软质防滑材料，搬移时的受力更均匀，不会因为设备重量集中导致手部压痕。整体结构的模块化拆分程度很高，各个功能模块都采用独立安装板固定，某个模块出现故障时只需要拆卸对应模块的固定螺丝就能完成更换，不需要拆解整机，大幅降低后期的维护成本和时间。
