带棉垫过滤层的民用防护口罩结构设计

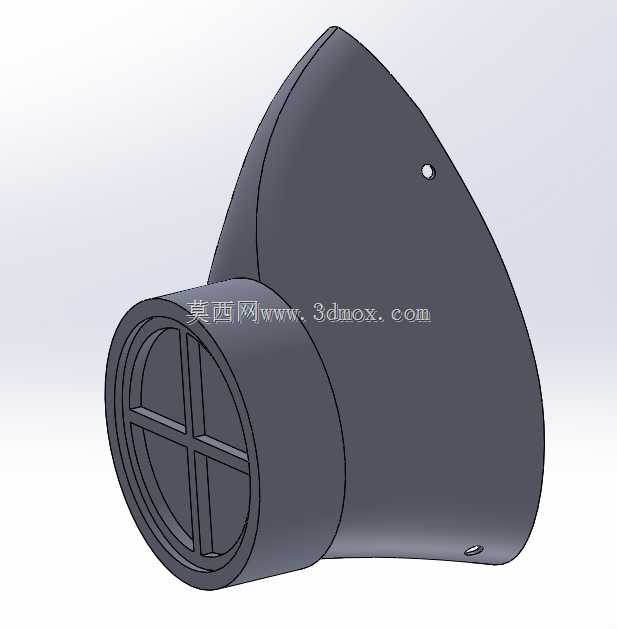

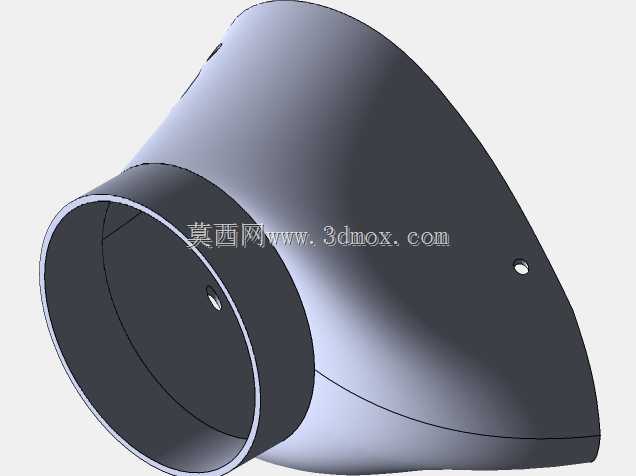

这款带棉垫过滤层的防护面罩结构，在设计之初就瞄准了日常近距离呼吸防护的实际使用场景，区别于常规一次性平面口罩的压合结构，整体采用分体式模块化设计思路，主体面罩部分采用贴合人体口鼻轮廓的曲面造型，建模阶段参考了亚洲成年人面部平均曲率数据，面罩边缘做了向内收的薄边结构，使用时可以贴合面部皮肤形成相对密闭的呼吸腔，避免未经过滤的空气从侧面缝隙直接进入呼吸道。面罩主体上预留的两个小型固定孔位，用于穿设绑带或者搭配可调节耳挂结构，孔位位置经过反复调整，避开了面部颧骨凸起区域，长时间佩戴不会产生局部压痕。

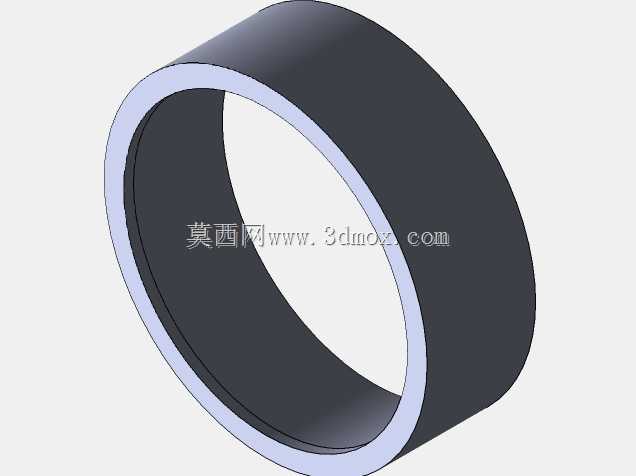

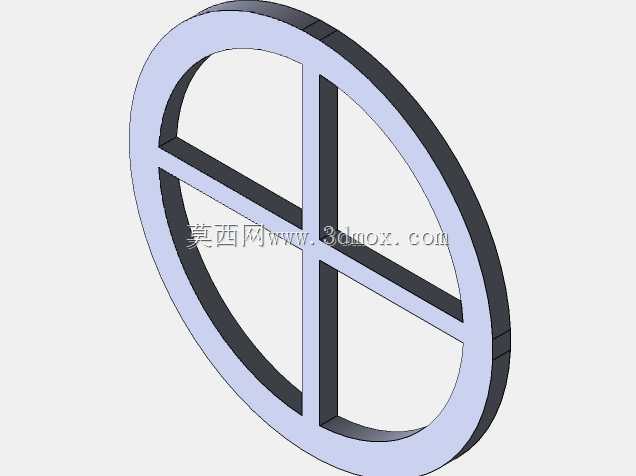

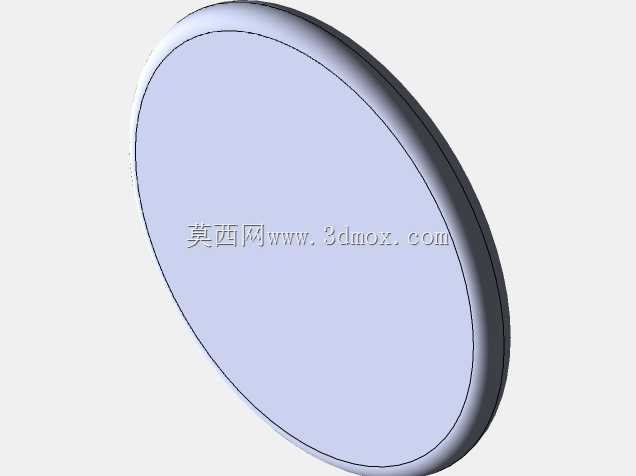

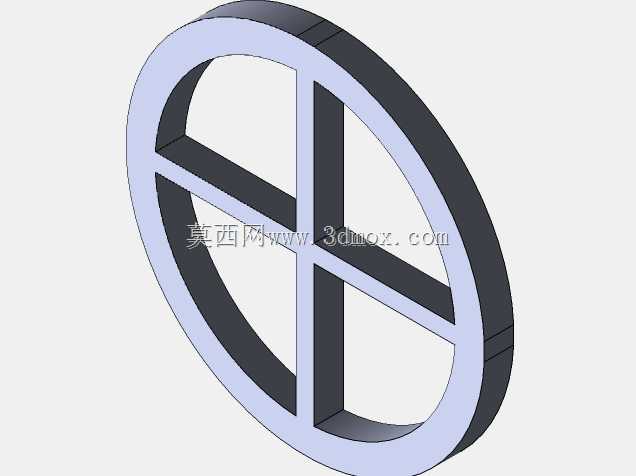

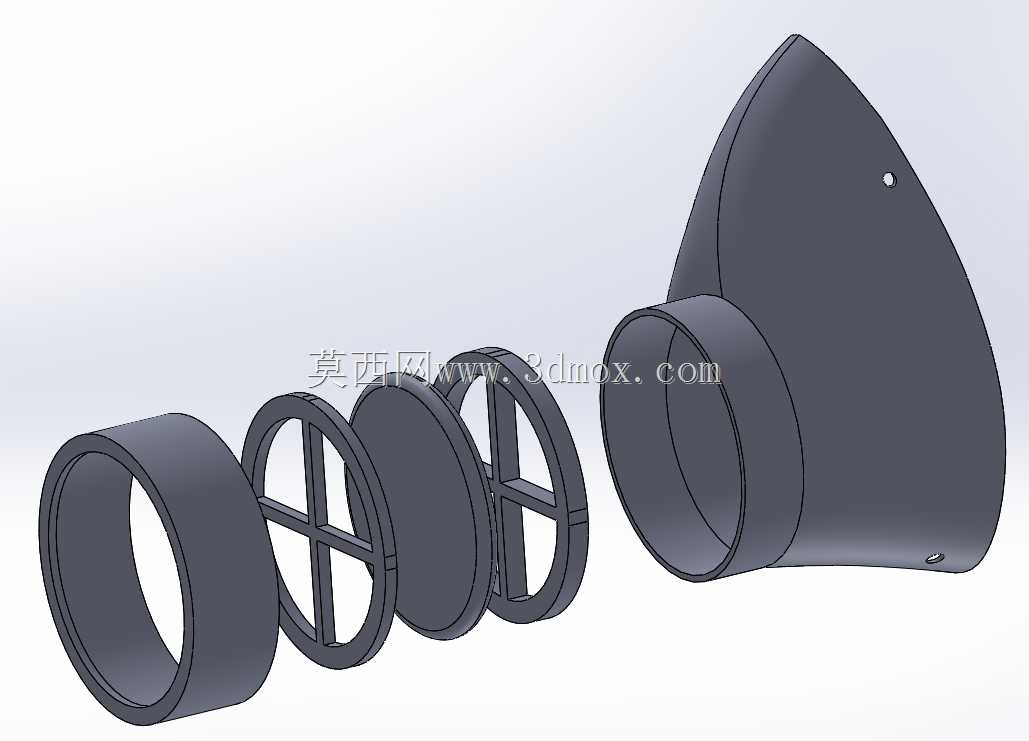

与面罩主体连接的过滤端采用快拆式圆筒对接结构，圆筒接口处做了限位凸台，过滤模块装入后可以通过旋转卡合的方式固定，不需要额外的粘接或者紧固件，日常更换过滤棉垫的时候只需要旋开前端压盖即可，操作门槛极低。过滤模块内部设置了十字形支撑筋，一方面可以承托前后的透气隔网，避免棉垫在呼吸负压作用下被吸变形贴住进气口造成呼吸阻力过大，另一方面十字筋的厚度控制在1.2mm，不会过度遮挡进气面积，保证通气量满足日常慢走、轻度活动时的呼吸需求。前端压盖同样采用十字格栅结构，和内部支撑筋对齐后可以把棉垫过滤层牢牢压在中间，不会因为说话、咳嗽产生的气流冲击出现棉垫移位的情况。

从安装边界来看，面罩主体的最大外轮廓宽度控制在120mm左右，纵向高度覆盖从鼻梁下方到下巴尖的区域，不会遮挡视线，也不会和普通框架眼镜的下边框产生干涉，对于戴眼镜的使用者比较友好。过滤端的圆筒直径设置为45mm，突出面罩主体的长度为30mm，这个尺寸既预留了足够的空间放置厚度10mm以内的各类棉垫过滤材料，也不会因为突出长度过长导致日常转头时和衣领、口罩外层产生剐蹭。接口的配合公差按照IT12级精度设置，3D打印或者小批量注塑生产时都能保证拆装顺畅，不会出现卡滞或者间隙过大漏风的问题。

实际使用场景中，这款结构既可以搭配普通熔喷棉垫作为日常通勤的基础防护用具，也可以更换带活性炭的过滤棉垫用于异味较重的作业环境，分体式的设计让主体面罩可以反复消毒使用，只需要定期更换中间的过滤棉垫即可，相比一次性口罩能减少材料浪费。建模过程中所有的曲面都做了圆角过渡处理，没有尖锐的棱角，和皮肤接触的边缘做了0.8mm的圆角，避免刮伤皮肤，所有壁厚统一设置为1.5mm，既保证了结构强度，日常拿取、轻度挤压不会出现变形开裂，也控制了整体重量，整套结构不含过滤棉的重量控制在15g以内，长时间佩戴不会给耳部和面部造成过大的负重感。

在气流通道设计上，过滤端的进气方向朝向斜下方，避免日常行走时迎面的气流直接冲击过滤层，也能减少呼气时产生的水汽在过滤棉垫表面积聚，延长过滤棉垫的单次使用时长。面罩主体的内壁做了微弧面的导流结构，呼出的水汽会顺着内壁向下流到面罩底部的预留微缝处排出，不会积在面罩内部打湿过滤层。整个结构没有复杂的异形曲面，所有特征都可以通过常规的注塑工艺实现，不需要特殊的抽芯结构，开模成本较低，适合小批量快速生产，也适合个人用户通过FDM3D打印自行制作使用，打印时不需要添加支撑结构，拆分后的各个零件都可以直接平放打印，成型后简单去除毛边即可组装使用。
