手动调节式活塞气缸应急供气装置

在突发公共卫生事件、基层医疗站点缺乏电控通气设备的场景下，这类纯机械结构的供气装置能填补复杂电控设备失效后的使用空白，无需依赖传感器、控制芯片与外接电源，仅通过手动操作即可完成气流输送速率的调节，适配不同年龄段、不同呼吸状态的患者通气需求，从儿童到老年群体都能通过档位调整匹配合适的送气节奏。

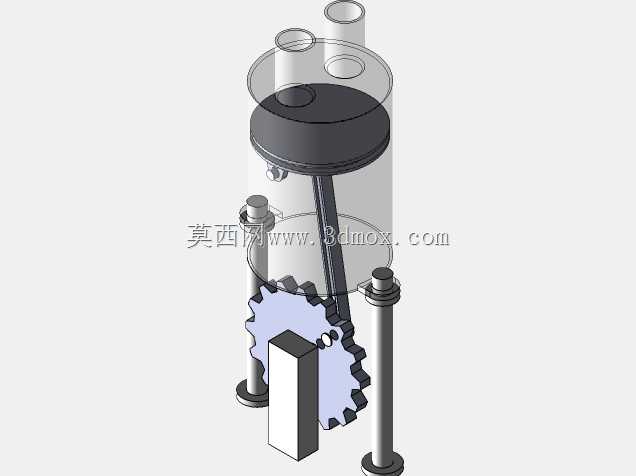

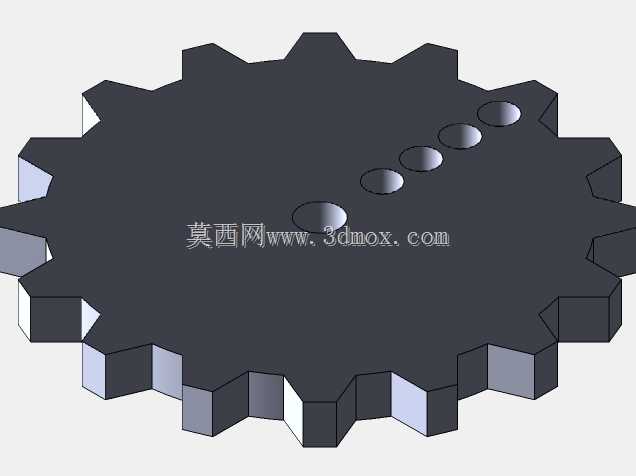

整套装置的核心传动依托经典曲柄滑块机构实现，立式布置的气缸筒作为主体承载结构，内部活塞通过连杆与下部的曲柄齿轮组件连接，曲柄轴端预留了外接动力的接口，在有供电条件的场景下可连接小型电机实现连续自动送气，无供电条件时可直接手动拨动齿轮组件完成送气动作。设计人员在曲柄定位位置做了卡扣销结构，不同的卡槽位置对应活塞的不同行程区间，直接改变单次往复运动的输气量，不需要额外加装流量调节阀，通过机械限位的方式实现气流档位的固定，避免了精细阀件在应急场景下容易堵塞、损坏的问题。

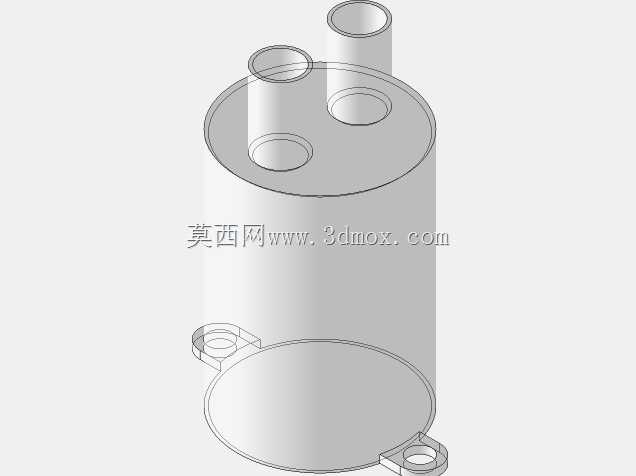

从结构可靠性角度出发，整套装置的受力部件均做了冗余强度设计，传动齿轮、连杆、活塞销这些承受交变载荷的零件，选用具备一定韧性的塑料材质即可满足使用要求，所有零件结构都做了拔模斜度适配，不需要复杂的模具结构即可完成注塑生产，也可直接通过FDM3D打印完成快速制作，在应急物资短缺的场景下能够实现快速本地化生产。气缸外壳优先选用透明工程塑料制作，日常使用与维护过程中可以直接观察活塞的运动状态、内部是否有积液或者异物卡滞，不需要拆解设备就能快速判断运行是否正常，大幅降低一线使用人员的排查难度。

安装边界上，整套装置采用立式三支柱支撑结构，底部三个支柱的安装孔位呈等边三角形布置，安装基面只需要预留对应三个通孔即可完成固定，不需要额外设计复杂的安装基座，整体外轮廓的最大直径不超过气缸筒外径的1.2倍，竖向高度控制在常规台式设备的放置尺寸范围内，既可以放置在桌面使用，也可以通过支架固定在病床旁的设备架上，不会占用过多的急救操作空间。气路接口全部设置在气缸顶部端盖上，进气口、出气口、备用测压口的接口尺寸统一采用标准医疗气路接头规格，不需要额外加工转接头即可直接连接常规呼吸管路，减少现场组装的配件需求。

在实际使用逻辑上，操作人员不需要接受复杂的设备培训，只需要拨动下部的齿轮组件观察送气节奏，将卡扣销卡入对应档位的卡槽即可固定送气量，当患者呼吸状态发生变化时，只需要拔出卡扣销调整曲柄位置再卡入对应卡槽就能完成参数调整，全程不需要借助额外工具。整套结构没有精密配合的微小零件，日常清洁消毒可以直接拆解后使用常规医用消毒剂浸泡，不会出现电子元件遇水损坏的问题，反复消毒使用也不会出现结构性能的明显衰减。针对无电控条件的使用场景，设计上完全规避了对电子元件的依赖，所有功能都通过纯机械结构实现，不会出现电磁干扰、电池耗尽、电路故障这类电控设备常见的失效问题，在极端条件下的可靠性远高于常规电控通气设备。
