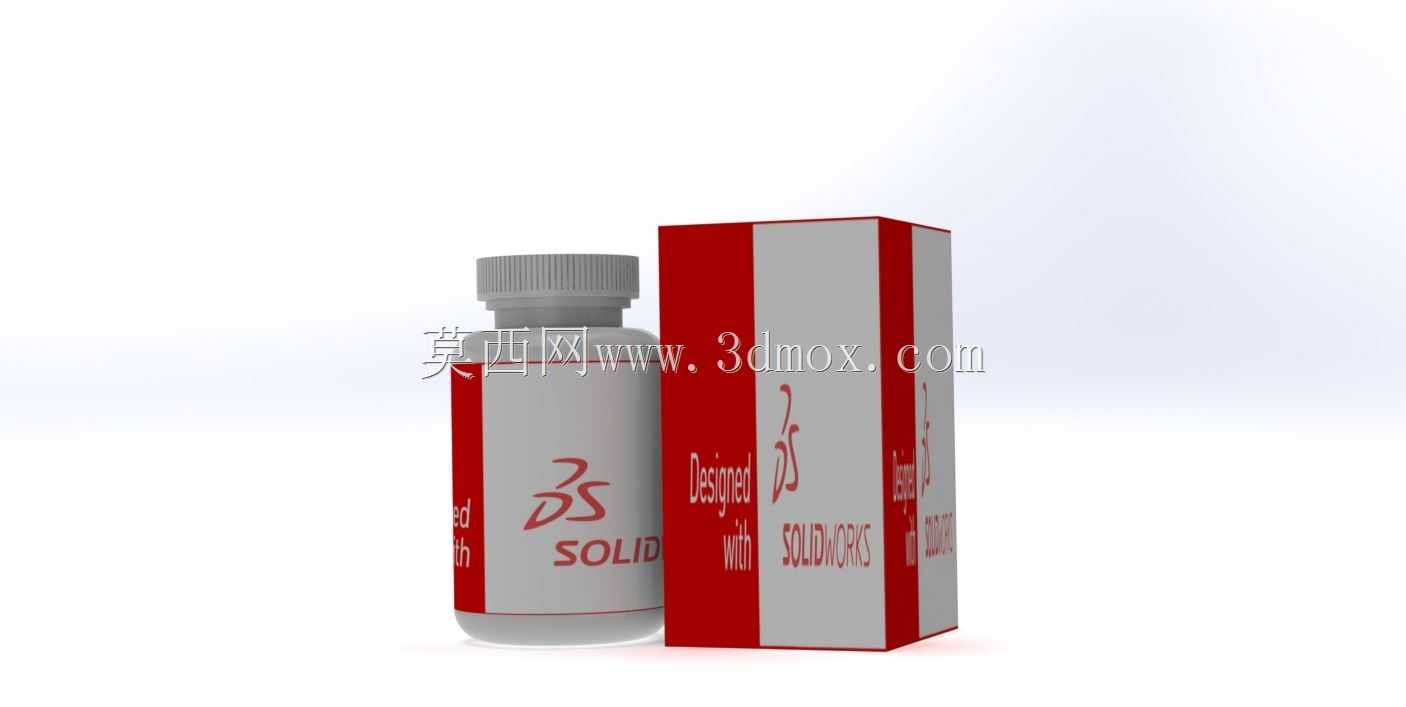

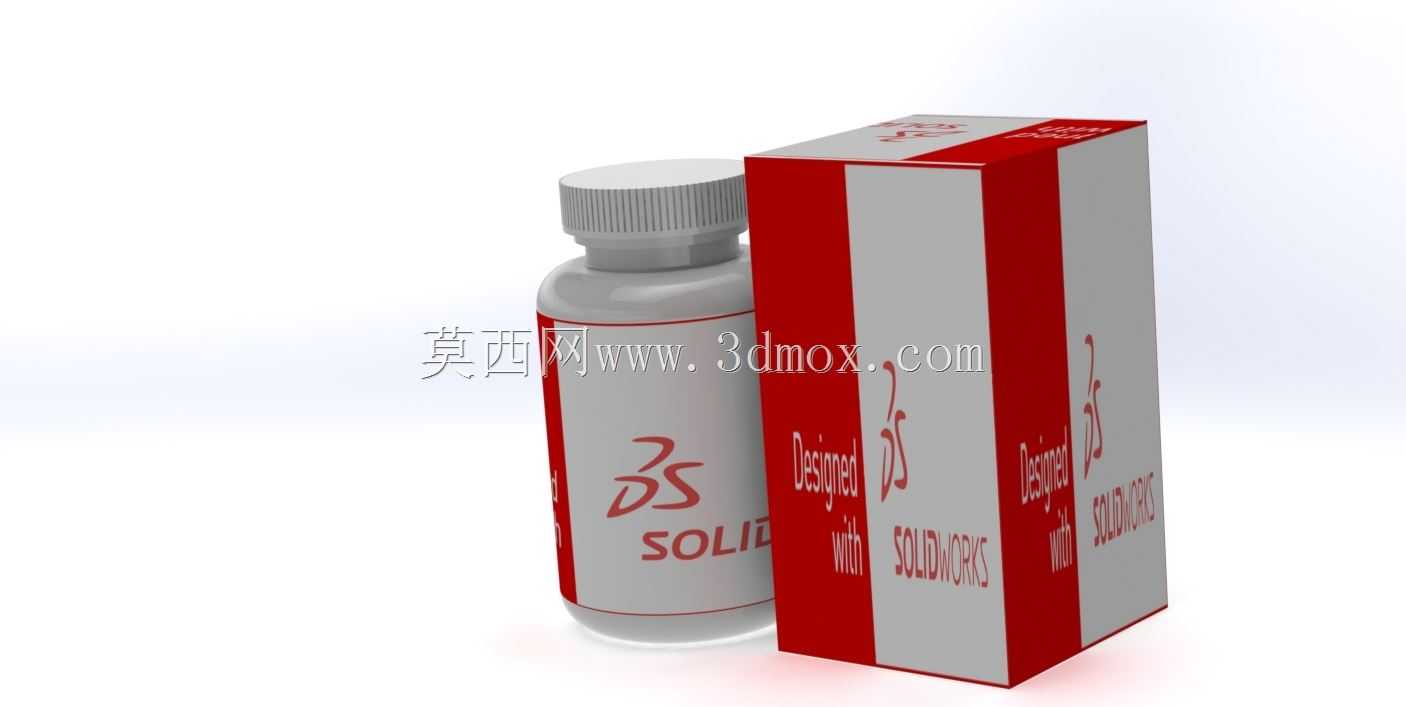

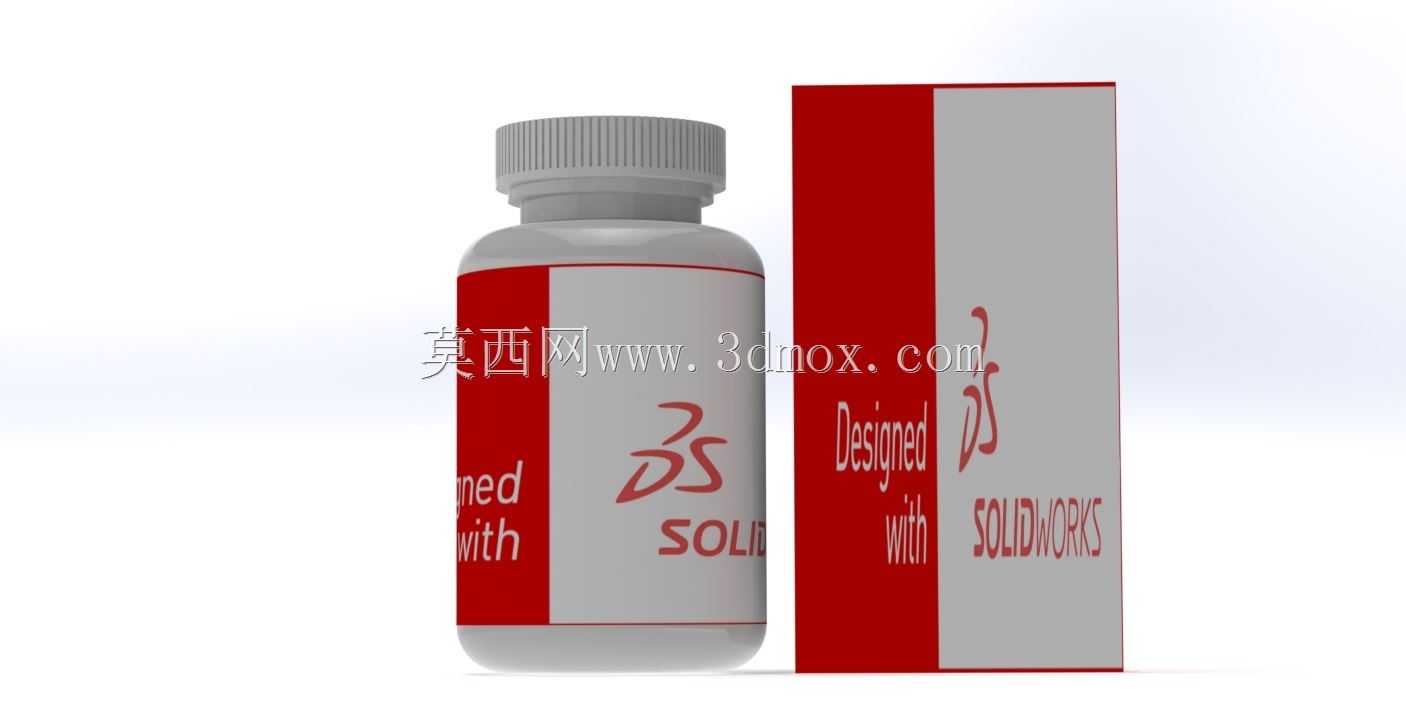

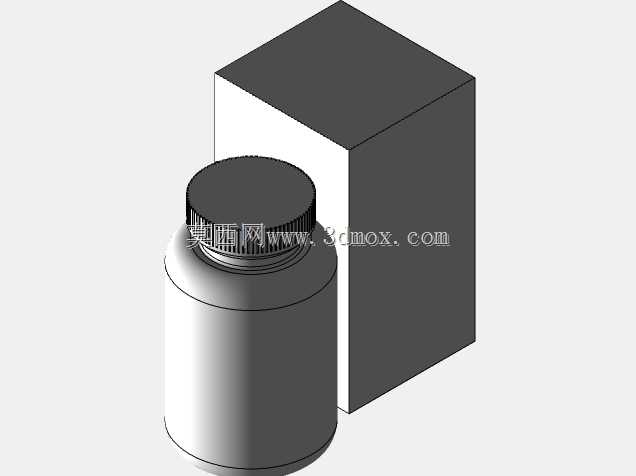

膳食补充剂瓶与外包装盒三维结构设计

　　这套三维结构针对口服膳食补充剂的包装组合完成设计，覆盖了内包装瓶与外包装纸盒两个核心部件，可直接适配零售端、医药流通环节的实际使用需求。在日常的医药健康产品流通场景里，这类包装组合需要同时满足仓储堆码、终端陈列、用户取用、密封防护多重要求，设计过程中没有做多余的装饰性结构，所有几何特征都围绕实际使用场景的约束展开。先看内包装瓶的结构，瓶身采用直筒圆弧过渡造型，底部做了内凹的支撑环设计，放置在平面上时不会因为瓶底平面度误差出现晃动感，同时减少瓶底与接触面的摩擦面积，避免长期放置出现底部磨损刮花的问题。

　　瓶口采用标准的螺纹旋合结构，搭配带防滑竖纹的旋盖，竖纹的间距和深度经过适配，既保证用户拧动时不会打滑，又不会因为纹路过深积灰难以清洁；瓶盖内部预留了密封垫片的安装位，装配后可以实现瓶口的径向与端面双重密封，避免瓶内的片剂、胶囊类内容物受潮氧化，满足长期存储的防护要求。瓶身的标签粘贴区域做了微凹的平面处理，标签粘贴后不会因为瓶身圆弧曲率过大出现边缘起翘，同时凹面的边界可以作为标签粘贴的定位基准，生产线上的贴标工序不需要额外做复杂的视觉定位，就能保证标签粘贴位置的一致性，降低产线调试的复杂度。

　　再看外包装纸盒的结构，采用常规的插口式折盒结构，所有折边都预留了标准的压痕余量，折叠成型后不需要额外涂胶就能实现基础的锁合，适合高速装盒生产线的自动化作业。纸盒的内空尺寸和药瓶的外形做了适配，瓶体装入后四周预留的间隙刚好可以容纳说明书的放置空间，同时不会因为间隙过大导致运输过程中瓶体在盒内晃动碰撞，避免出现瓶身刮花、瓶盖松动的问题。纸盒的侧面和正面预留了足够的平面区域，用于印刷产品信息、成分说明、批号标识等内容，没有做多余的凹凸结构，避免印刷过程中出现套印不准的问题。设计过程中还考虑了堆码的强度要求，纸盒的楞向选择和折边的加强筋结构做了匹配，常规仓储五层堆码的载荷下，纸盒不会出现压溃变形的问题，能够保护内部瓶体不受挤压。

　　从安装边界的角度看，这套包装组合的整体外廓尺寸适配常规的医药货架层距，单盒的宽度和高度符合零售终端货架的陈列尺寸要求，并排摆放时不会出现尺寸干涉；瓶体的直径尺寸适配常见的自动数粒装瓶设备的下料轨道，不需要对现有产线的工装做大幅调整就能直接投产。另外，瓶身的壁厚做了均匀化处理，吹塑成型时不会出现局部壁厚过薄导致的强度不足问题，也不会因为壁厚过度增加造成原料浪费；纸盒的插舌长度做了反复校核，插入后不会出现松脱，同时用户开启时不需要使用额外工具，徒手就能拆开包装，兼顾了运输锁合的可靠性和用户开启的便利性。在细节处理上，瓶肩位置做了大圆弧过渡，既避免了尖锐边角在运输过程中出现应力开裂，也不会在用户取用时产生硌手的触感；纸盒的所有外露边角都做了微小的圆弧倒角处理，避免裁切后的锋利纸边划伤操作人员或者消费者。整套结构没有冗余的设计特征，所有几何尺寸都围绕现有生产工艺、流通要求、使用体验做了平衡，既可以直接用于相关产品的包装结构开发参考，也能作为包装机械调试阶段的模拟工件，用于验证装盒、贴标、旋盖等工序的动作路径是否存在干涉。
