AvaLight-HAL卤钨光谱光源设备结构设计

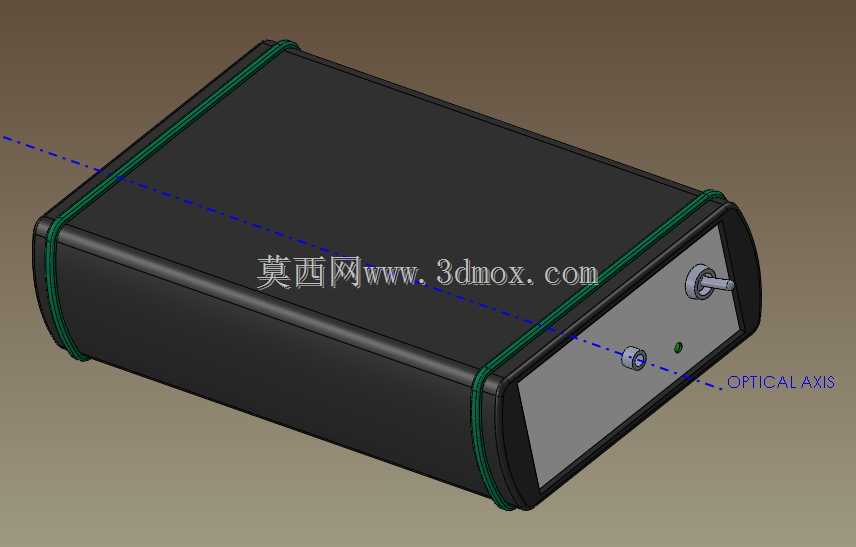

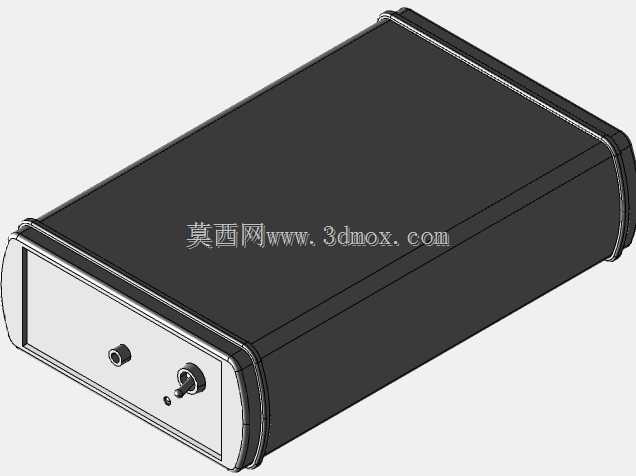

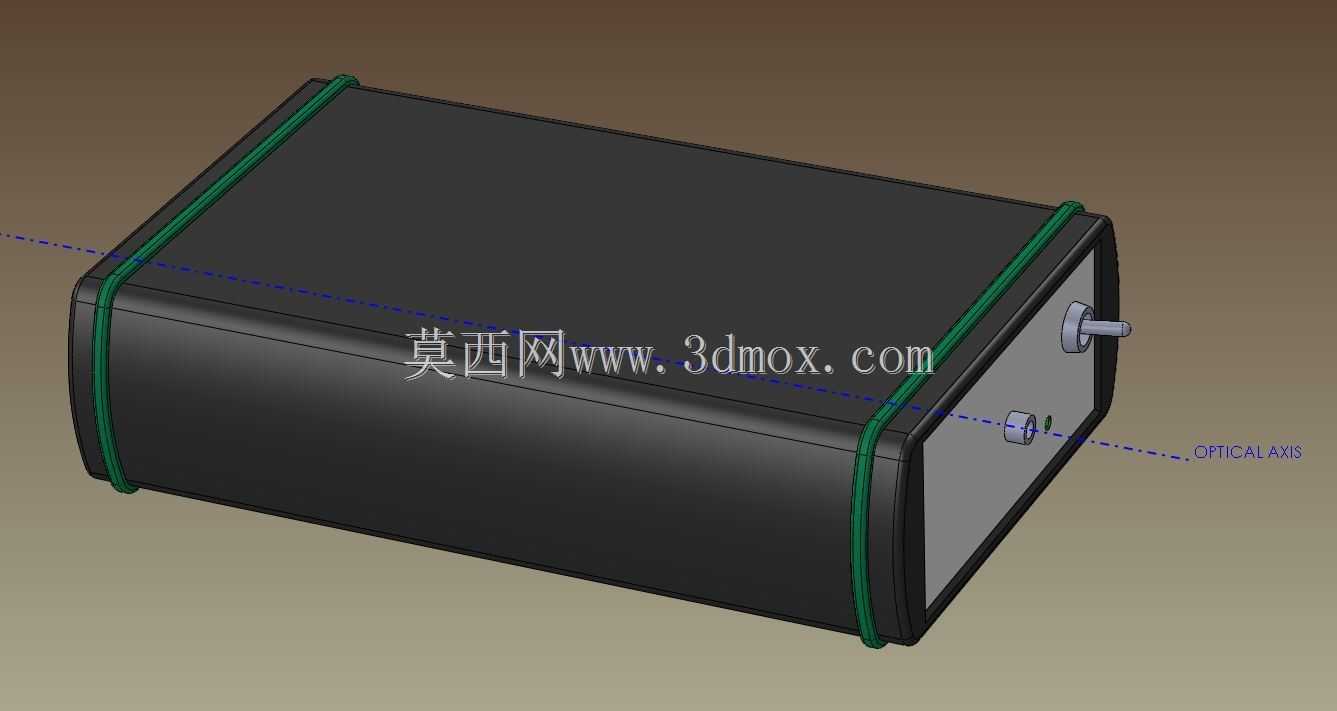

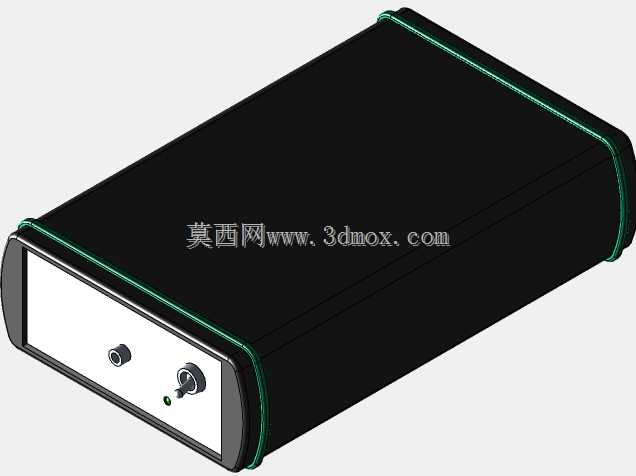

　　在实验室光谱分析、工业在线成分检测、光学实验校准这类场景里，稳定的宽光谱光源是整套检测系统的核心输入部件，这款卤钨光源的结构设计，完全围绕光学输出稳定性、现场安装适配性、长期运行可靠性几个核心工程需求展开。从整机外形来看，设备采用长方体封闭式壳体结构，边角做了圆弧过渡处理，既避免尖锐边角在实验室操作、工业现场安装时造成磕碰损伤，也能减少壳体应力集中，提升外壳抗形变能力。壳体周圈设置的密封胶条结构，一方面可以阻隔外界粉尘、少量溅液进入设备内部，保护内部卤钨发光组件、供电驱动电路不受环境杂质影响，另一方面也能减少内部光源工作产生的热量无规则散逸，配合壳体内部预留的散热流道，维持发光腔体的温度稳定性——毕竟卤钨灯的输出光谱强度和灯丝工作温度直接相关，温度波动会直接导致检测基线漂移，这也是光学检测设备结构设计里最容易被忽略的细节。

　　设备前端的面板区域，预留了光纤输出接口与状态指示点位，光纤接口采用标准同轴安装结构，接口的同轴度公差控制在0.02mm以内，保证光纤接入后能最大程度耦合卤钨灯发出的光信号，减少光功率损耗；旁边的状态指示灯可以直观反馈设备的通电、预热、正常工作状态，方便现场操作人员快速判断设备运行情况，不需要额外拆解设备排查故障。从安装边界来看，整机的外形尺寸适配常规实验室光学平台的安装孔位，底部预留了标准安装螺孔，既可以直接放置在实验台面上使用，也可以通过支架固定在光学平台、工业检测流水线的机架上，不需要额外定制转接件，降低现场集成的改造成本。设备侧面预留的供电接口采用防松脱结构，避免现场布线时因为拉扯、设备振动导致供电中断，影响连续检测作业。在内部结构的设计思路上，这款光源将卤钨灯的安装座设计成可调式结构，安装座带有微调螺纹副，可以在装配时微调灯丝的位置，让灯丝精准对准光纤接口的光轴位置，也就是模型中标注的OPTICAL AXIS轴线，保证光耦合效率达到设计指标；同时灯座采用耐高温绝缘材质，既可以承受卤钨灯长期工作产生的高温，避免材质老化变形，也能隔绝供电回路与金属壳体，提升设备使用的电气安全性。内部的驱动电路板与发光腔体之间设置了隔热挡板，避免灯丝长期烘烤导致电路板上的电子元件提前老化失效，延长设备的连续工作寿命。

　　在实际应用中，这类卤钨光源可以覆盖可见光到近红外的宽光谱范围，既可以作为光谱分析仪的输入光源，用来检测液体、固体样品的成分参数，比如农产品的糖分水分检测、工业油品的品质检测、薄膜材料的透光率检测，也可以作为光学实验的标准光源，用来校准光谱仪、光功率计等光学检测设备，还可以集成到工业在线检测设备中，配合光纤探头实现生产线上的实时质量检测。不同于普通照明用的卤钨灯设备，这款光源的结构设计全程围绕光学性能的稳定性展开，从壳体的密封散热、接口的同轴精度，到内部灯座的可调结构、电路与光源的隔热设计，每一处结构细节都对应实际使用中的具体痛点：比如密封结构解决工业现场多尘环境下的设备寿命问题，可调灯座解决装配过程中光轴对准的公差问题，隔热设计解决长期工作下的光谱漂移问题，防松脱接口解决现场振动导致的接触不良问题。

　　整机的外壳采用金属材质，既可以提供足够的结构强度，保护内部脆弱的光学组件与电路，也能起到一定的电磁屏蔽作用，减少外界电磁干扰对驱动电路的影响，保证光源输出功率的稳定性，避免因为电磁干扰导致的光强波动，影响最终检测结果的准确性。在安装适配性上，设备的整体重量控制在单人可搬运的范围内，不需要额外的吊装设备，现场部署灵活；壳体表面做了哑光氧化处理，避免环境光在壳体表面反射形成杂散光，干扰光学检测的结果，这也是光学类检测设备和普通工业设备在外观处理上的核心区别——普通工业设备往往只考虑防锈、耐磨的需求，而光学设备的外观处理还要考虑杂散光控制的要求。
