符合ISO标准的医用麻醉通气三通接头结构

在临床麻醉与呼吸支持类设备的气路搭建环节，气路接头的匹配度、密封性直接关系到通气回路的可靠性，这类锥形插接式三通接头是气路分流、转接场景里的核心基础零件，日常会出现在手术室麻醉机回路、ICU呼吸支持管路、急救转运通气设备的配套气路中，用来实现主气路与分支监测、旁路给药或者备用通气通路的连通，避免多管路转接时出现错接、漏气或者通径不匹配的问题。

设计这类接头首先要严格遵循对应医用气路接头的锥度标准，三个接口分别对应不同规格的临床常用管路口径，其中两个22mm规格的锥面接口用来匹配常规麻醉呼吸管路的标准插口，剩下的M22规格接口可对接对应规格的监测模块、雾化给药装置或者封闭式吸痰配套组件，锥面的配合公差需要严格控制，既要保证临床操作时徒手插拔顺畅，又要在常规通气压力范围内实现可靠密封，不会因为患者体位变动、管路牵拉出现脱开或者漏气的情况。

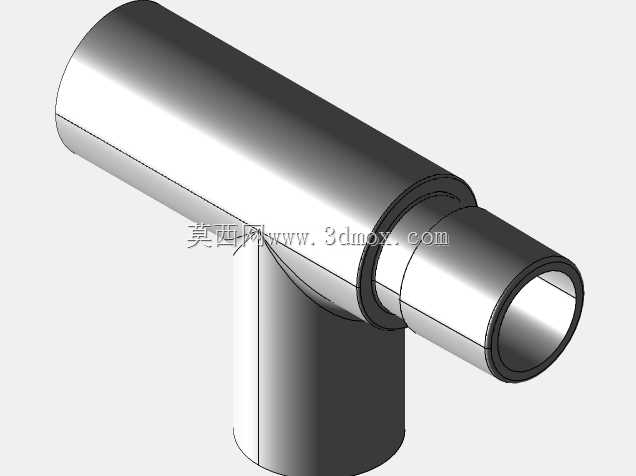

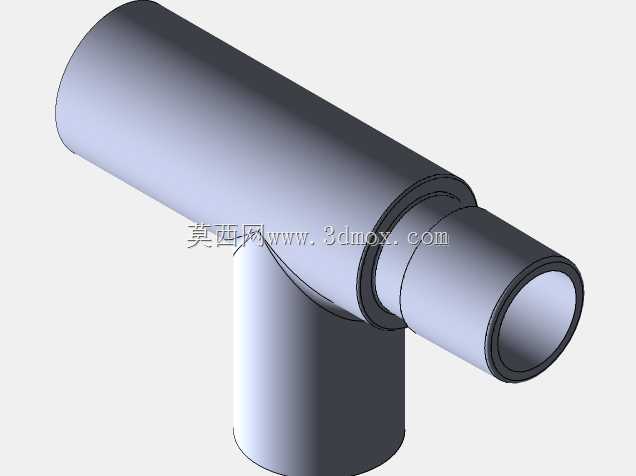

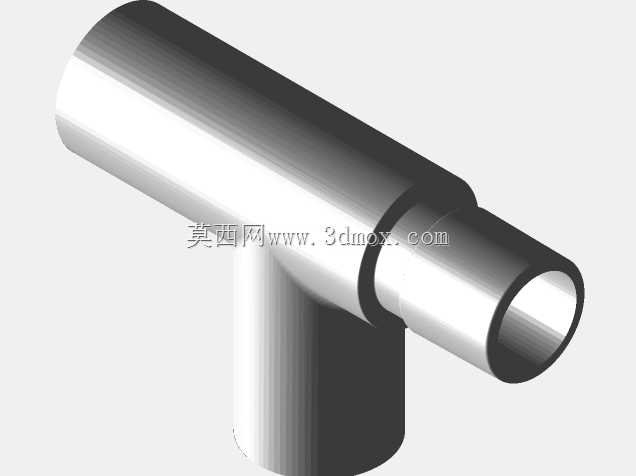

从结构形态来看，整体采用T型三通布局，主通路为直通式结构，气流沿主通路流通时的阻力被控制在极低水平，不会因为三通结构造成明显的气压损失，影响通气参数的准确性；分支通路与主通路垂直衔接，衔接位置做了平滑的圆弧过渡，避免气路内出现直角凸台造成气流紊流，也减少了管路内部冷凝水、分泌物残留的死角，降低临床使用后的清洁难度。接头的壁厚设计充分考虑了医用高分子材料或者金属机加工的工艺特性，若采用注塑工艺生产，壁厚均匀性可避免成型时出现缩痕、变形，保证锥面的圆度与尺寸精度；若采用金属材料加工，壁厚余量可满足后续表面钝化、消毒处理的工艺要求，不会因为处理过程造成尺寸超差。

安装边界方面，接头的整体外轮廓没有突出的锐边或者卡扣结构，所有外边缘都做了小圆角过渡，在临床管路布设时不会刮破配套的柔性呼吸管路，也不会对医护人员操作造成划伤风险；三个接口的插接深度做了明确的尺寸限定，当配套管路插接到设计深度时会有明显的触感反馈，提示操作人员连接到位，避免插接不到位导致使用中脱管，也不会因为插接过深造成管路内壁被顶起变形，堵塞气流通路。

实际临床场景中，这类接头需要耐受常规的消毒处理，包括低温等离子消毒、含氯消毒剂擦拭等，所以结构设计上没有封闭的空腔或者难以清洁的缝隙，所有流道内壁都做了光滑处理，不会因为长期使用残留污染物造成交叉感染风险。同时接头的通径设计完全匹配对应规格管路的通径大小，不会在三通位置出现通径缩窄，保证潮气量输送的准确性，无论是控制通气还是自主呼吸模式下，都不会因为接头的结构问题增加患者的呼吸做功。在建模过程中，三个接口的同轴度、锥度公差、端面垂直度都做了严格的参数约束，完全贴合标准要求的尺寸规范，可直接用于产品的开模验证、工艺工装设计，也可用于麻醉设备气路的虚拟装配验证，检查管路布设时的干涉情况，提前优化设备内部的气路布局。
