多层立体式城市水培种植架结构设计

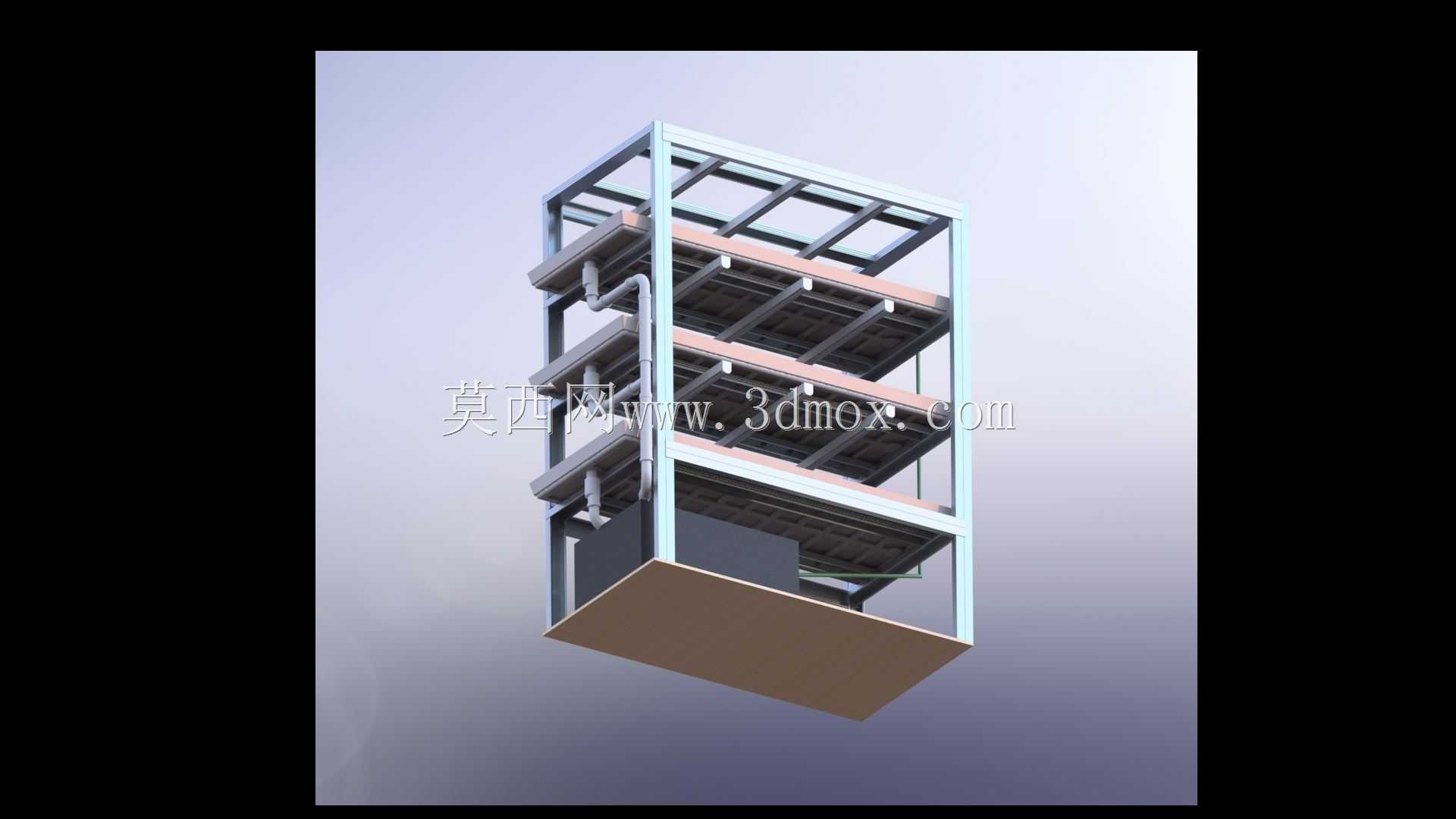

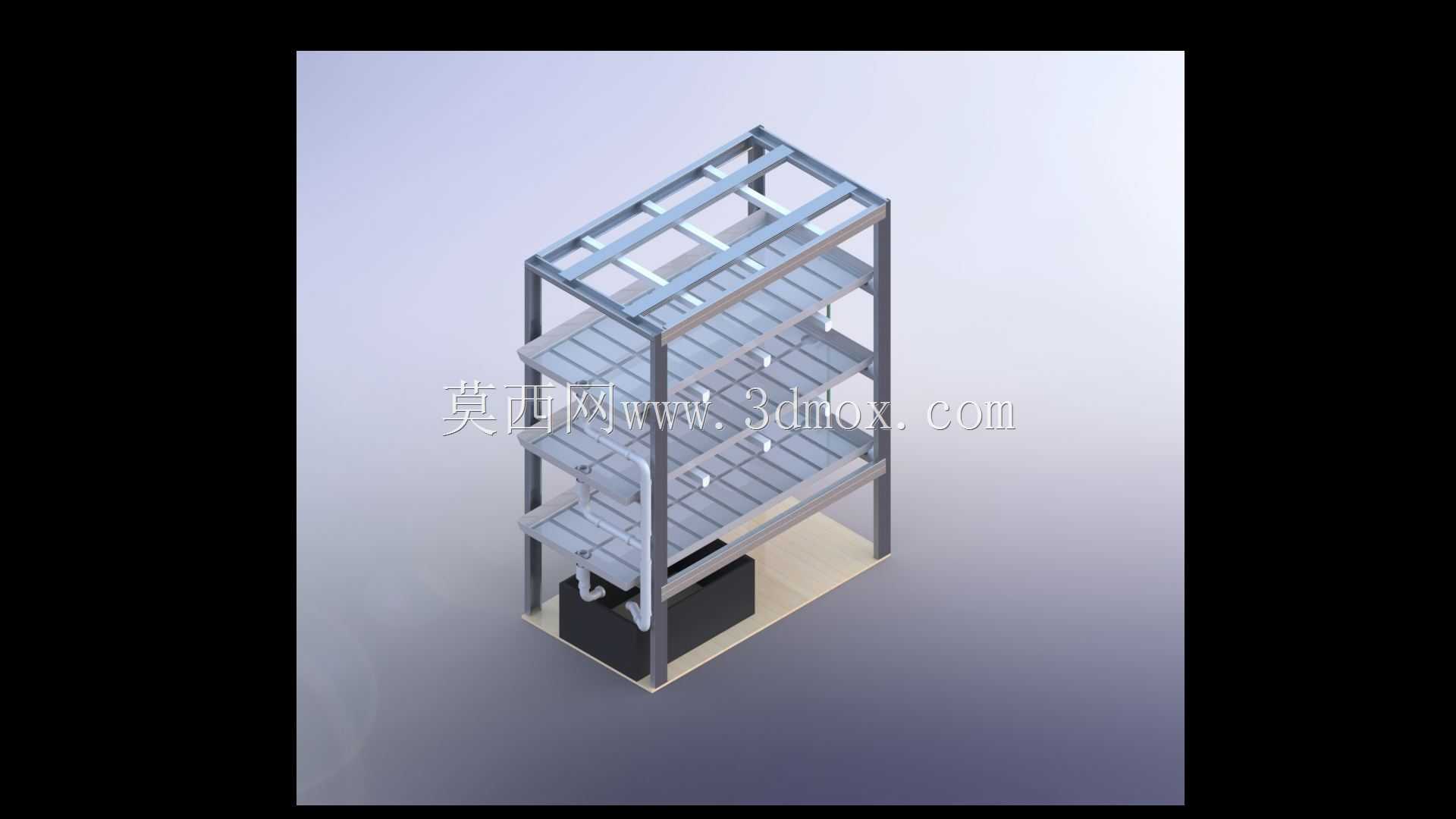

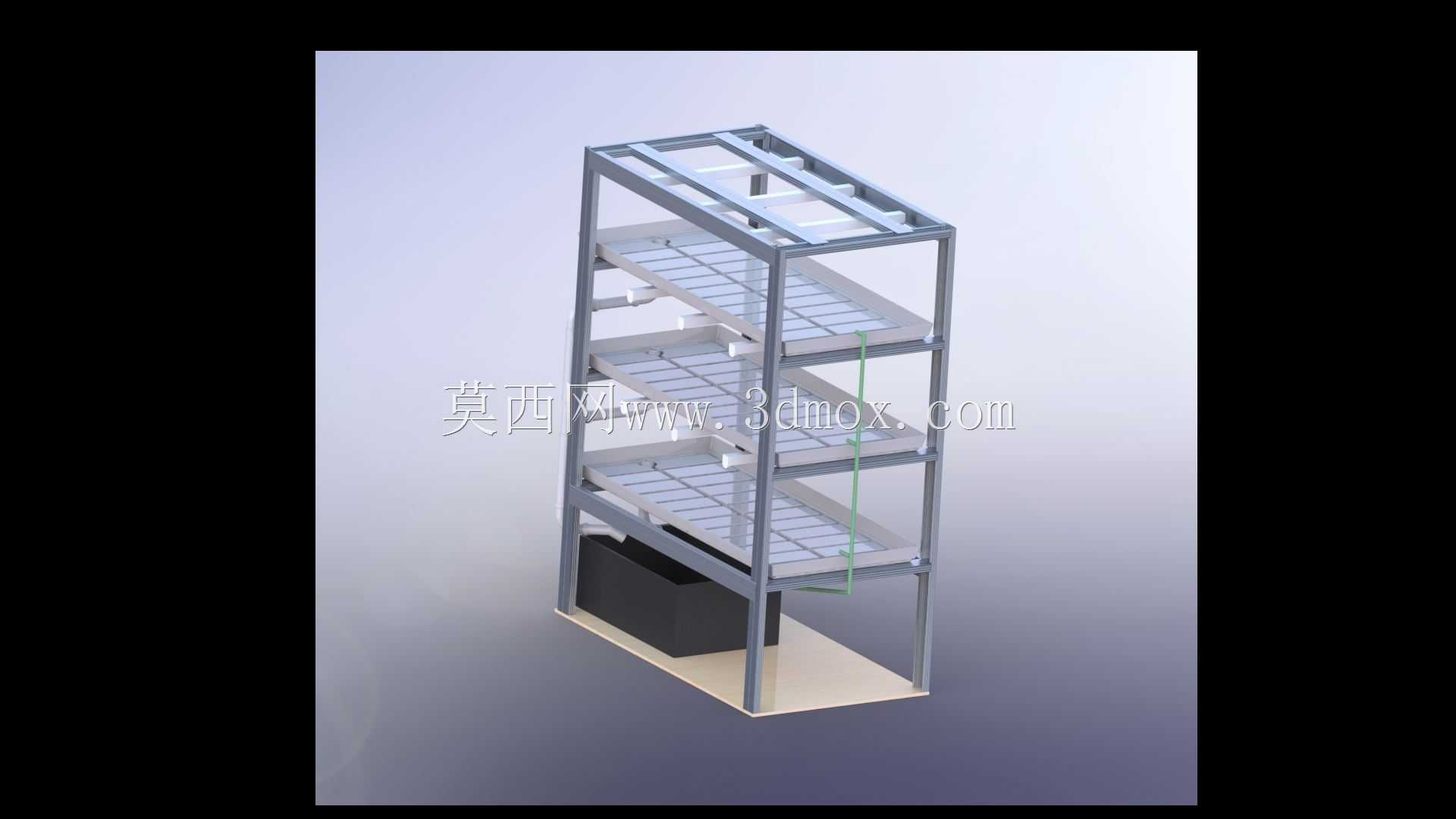

这套多层立体种植结构，主要面向城市闲置空间的蔬果种植场景设计，适配家庭阳台、社区公共空间、办公区休闲角、校园劳动实践场地等多种非传统农业种植区域，解决城市建成区平面种植面积不足、土培易脏污打理繁琐的痛点。从结构框架来看，整体采用方管型材搭建主承重骨架，竖向立柱与横向横梁通过标准角件连接，无需复杂焊接工艺，现场组装仅需常规内六角工具即可完成，拆解后可平板包装，大幅降低跨区域运输的体积成本。整体外轮廓控制在长1.2米、宽0.6米、高2.4米的范围内，安装时仅需预留0.8平方米左右的地面占地，同时要在架体四周预留不小于10厘米的操作空间，方便日常采收、管路检修与补苗作业，顶部距离天花板需预留至少30厘米的间隙，避免补光设备安装后与顶面干涉。

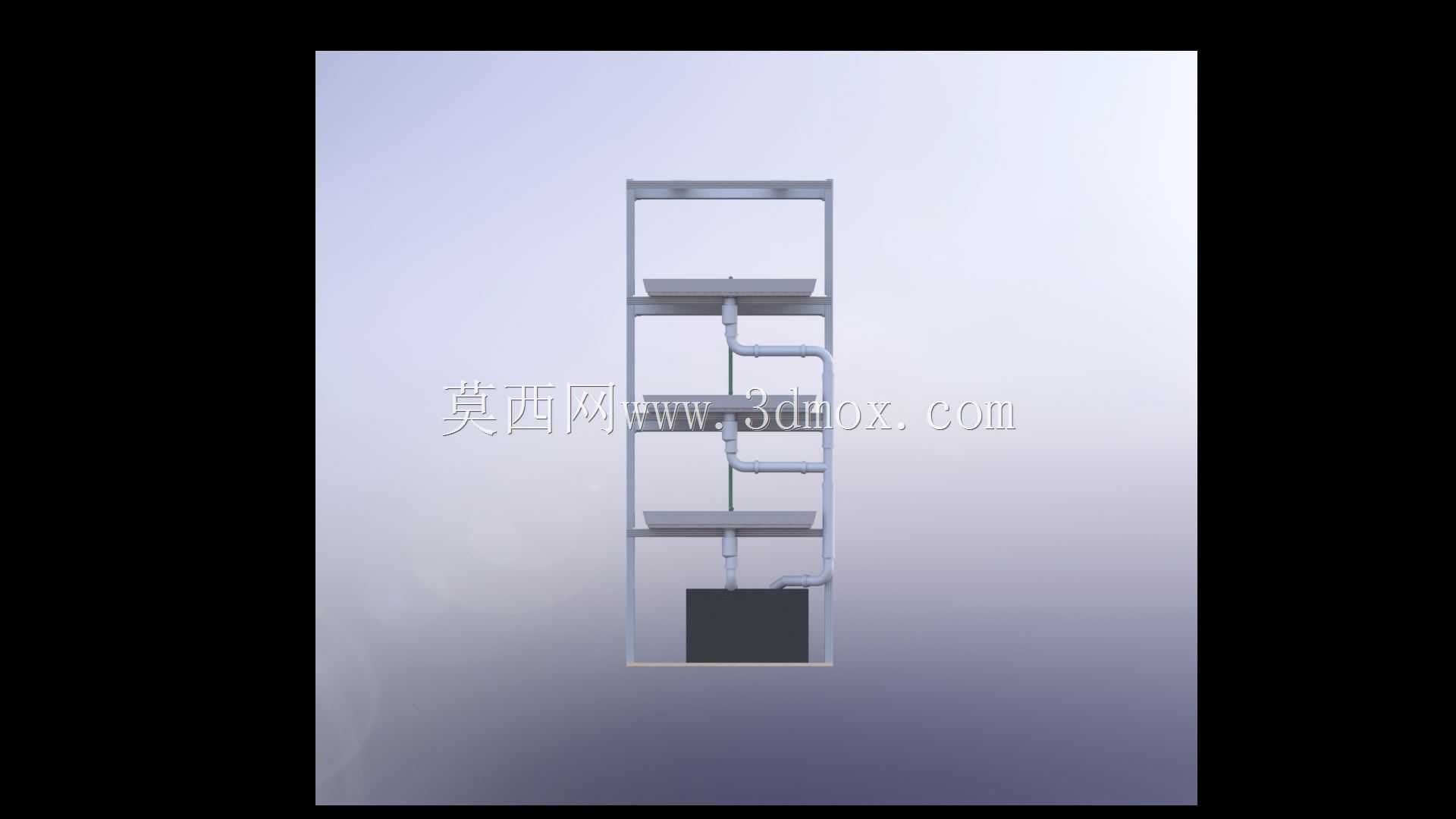

层板部分采用镂空格栅设计，每层可独立放置标准化水培种植槽，层间距设置为35厘米，既满足叶菜类作物从育苗到采收的全生长周期高度需求，也不会因层间距过大造成空间浪费，每层承重设计不低于20公斤，可承载满水状态下的种植槽、作物根系与配套管路的总重量，不会出现层板弯折变形的问题。架体底部设置独立的储液箱体，集成营养液循环的动力单元，管路沿竖向立柱内侧隐藏排布，每层种植槽的进液口与回液口采用快插接头连接，日常维护时可单独拆卸某一层的管路，无需排空整个系统的营养液。

设计过程中优先考虑了日常使用的便捷性，架体底部四个角点配置可调脚杯，可适应不平整的地面，调整范围在0到3厘米之间，保证架体整体水平，避免营养液在槽内出现单侧淤积、根系供氧不均的问题。主框架的型材表面做阳极氧化处理，耐潮湿环境腐蚀，不会因长期接触高湿度的种植环境出现锈迹脱落，污染种植区域。层板的格栅间隙设置为1厘米，既可以漏下多余的回液，也能托住标准尺寸的种植槽，不会出现槽体滑落的风险。

从实际使用场景出发，这套结构可根据种植需求调整层板数量，若种植株高更高的果菜类作物，可拆除中间1到2层层板，调整对应层间距至60厘米即可适配，无需改动主框架结构。管路设计上预留了补光设备的走线槽，用户可根据种植区域的光照条件，在每层底部加装LED补光条，线路沿立柱内侧的走线槽布置，不会出现明线杂乱、被管路打湿的安全隐患。储液箱顶部设置加注口与观察窗，可直观查看营养液剩余容量，加注口配置过滤网，避免加注过程中杂质进入管路堵塞滴头。

不同于传统大田种植设备，这套立体种植结构完全适配城市室内场景的使用要求，没有外露的尖锐边角，所有型材端面都配置塑料端盖，避免日常操作时磕碰划伤。整体结构没有复杂的传动部件，日常仅需定期清理滤芯、检查管路密封性即可，维护门槛极低，既适合家庭用户种植日常食用的叶菜，也适合校园作为劳动实践的教学载体，让使用者直观了解水培种植的原理与作物生长过程，同时也可用于商业场所的景观式种植，将绿植种植与空间装饰结合，提升空间的自然氛围。
