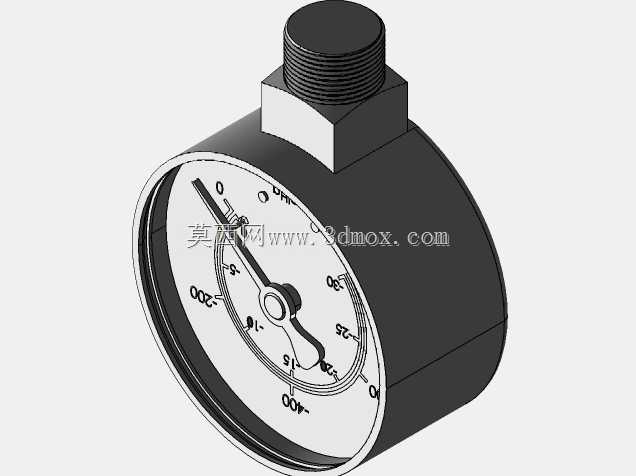

NPT1/4外螺纹径向连接压力表结构

这款径向安装的压力表，核心适配气动管路、小型液压站、实验室气路、民用供水支路这类需要就地压力指示的场景，日常巡检时操作人员站在设备正面就能直接读取压力数值，不需要俯身或者调整观测角度，适配多数立式安装的设备面板布局。从实际使用的角度来说，这类小量程压力表主要承担系统压力实时指示的作用，不需要远传信号输出，依靠内部波登管的形变带动齿轮传动机构驱动指针偏转，直接将管路内的介质压力转化为表盘上的可读数值，能帮运维人员快速判断系统是否存在超压、欠压、泄漏等异常工况，避免因为压力异常导致的设备损坏或者生产中断。

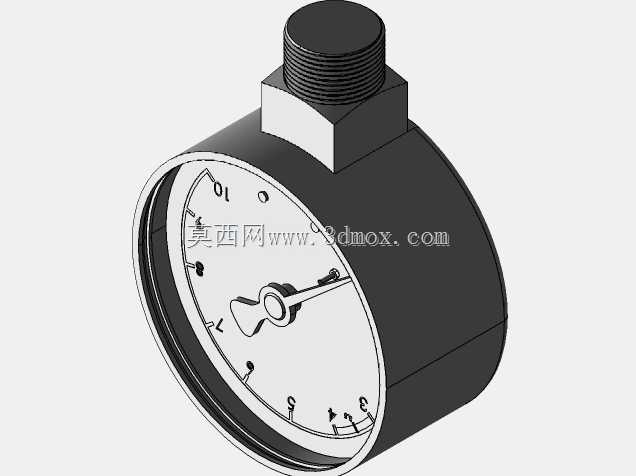

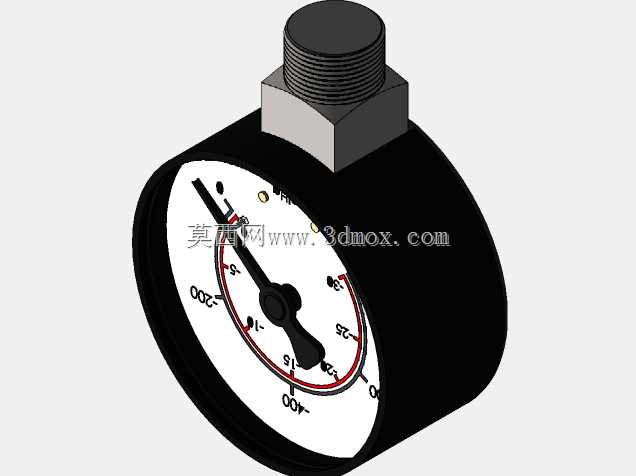

设计上采用了径向出嘴的结构，1/4NPT外螺纹的连接端直接加工在表壳上方的六角接头上，安装时只需要用开口扳手卡住六角部位拧紧即可，不需要额外转动表体，能避免安装过程中表壳跟转导致的表盘朝向偏移，安装完成后可以直接将表盘正对巡检通道。表壳采用圆形冲压结构，壁厚控制在1.2mm左右，既能够抵御日常工况下的轻微磕碰，也不会因为壳体过厚导致整体重量过大，给连接管路带来额外的负载。表盘直径适配常规的50mm表壳规格，刻度范围覆盖0到10kgf/cm²以及对应的mmHg刻度，双刻度标注能适配不同行业的读数习惯，不管是习惯公制压力单位的运维人员，还是习惯英制真空度标注的场景都能直接读取数值，不需要额外做单位换算。

从安装边界来看，这款压力表的螺纹伸出长度控制在12mm，六角接头对边距离为19mm，安装时只需要在设备面板或者管路上预留对应尺寸的内螺纹接口即可，不需要额外预留过大的操作空间，表体整体向外伸出的长度不超过50mm，在狭窄的设备舱内部也能顺利安装，不会跟周边的管路、阀件产生干涉。表盘表面覆盖透明防护面，能阻挡日常的灰尘、水汽溅入表内，避免刻度盘污损导致的读数困难，指针采用轻量化的铝合金冲压件，转动惯量小，压力波动时能快速响应到准确数值，不会出现指针抖动幅度过大导致的读数不准问题。表壳底部设置了小幅的卸压缝隙，当内部波登管出现意外破损泄漏时，介质可以从缝隙处卸出，不会因为表内压力骤升导致透明面爆裂伤人，满足常规工况下的安全防护要求。

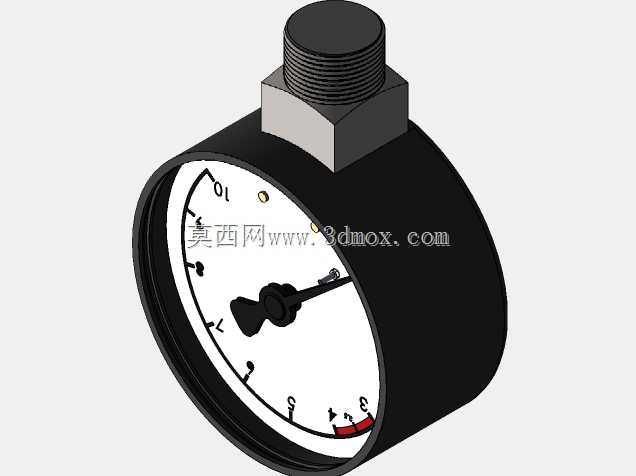

建模过程中重点还原了波登管到指针的传动结构逻辑，接头上的NPT螺纹牙型严格按照美制锥管螺纹的参数绘制，拧紧后能实现足够的密封性能，不需要额外缠绕过多生料带就能满足低压工况下的密封需求。六角接头跟表壳的连接部位做了圆弧过渡处理，能避免安装时应力集中导致的接头断裂问题，表盘上的刻度标识、红色警示区间都按照实际产品的布局还原，能直接用于设备装配的干涉检查、运维培训的演示素材，也能作为小型管路系统设计时的选型参考模型，核对安装空间、接口尺寸是否匹配设计需求。
