N95耳带自动焊接生产设备结构设计

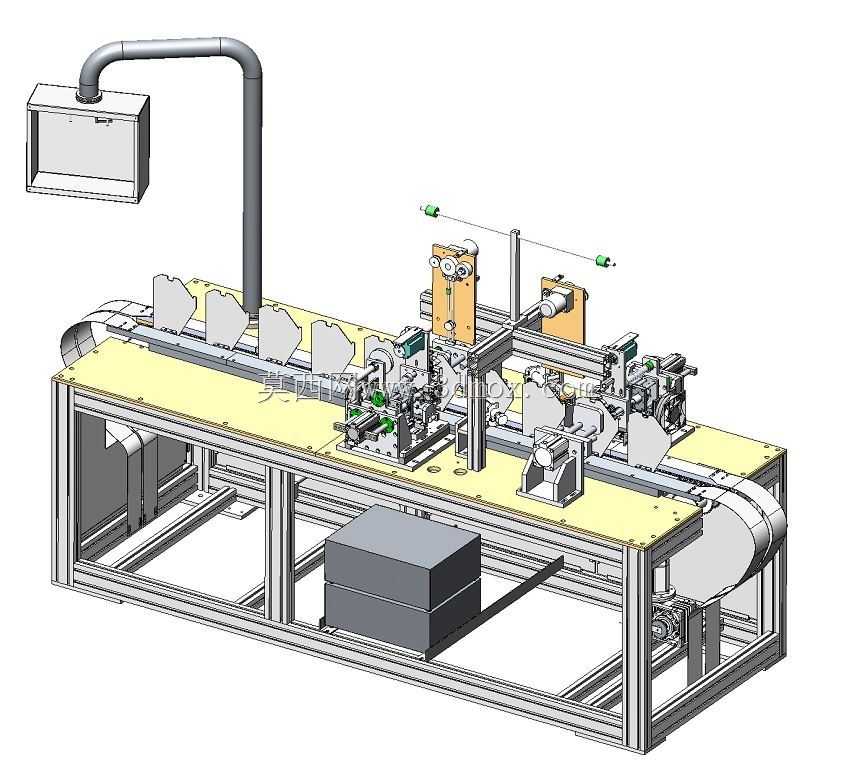

　　这款耳带焊接设备主要面向平面折叠类防护口罩的量产工序，适配N95、KN95这类带折叠压痕结构的口罩本体加工，在口罩生产流水线中承担耳带与口罩本体的熔接固定工序，属于口罩生产链路里后段的核心加工工位，可直接对接前段的口罩本体成型、压痕、裁切工位的出料端，也可作为独立工位搭配人工上料使用，适配中小批量防护用品生产车间的布局需求。设备整体采用铝型材搭建框架主体，台面采用耐磨电木板铺设，框架下部预留了电气控制箱体的安装空间，整体安装边界可适配常规车间1.2米宽度的流水线排布需求，设备进料端预留了与前段输送线对接的接口高度，出料端可直接衔接成品收集工位或者后续的质检、包装输送线，无需额外做大幅的高度调整。

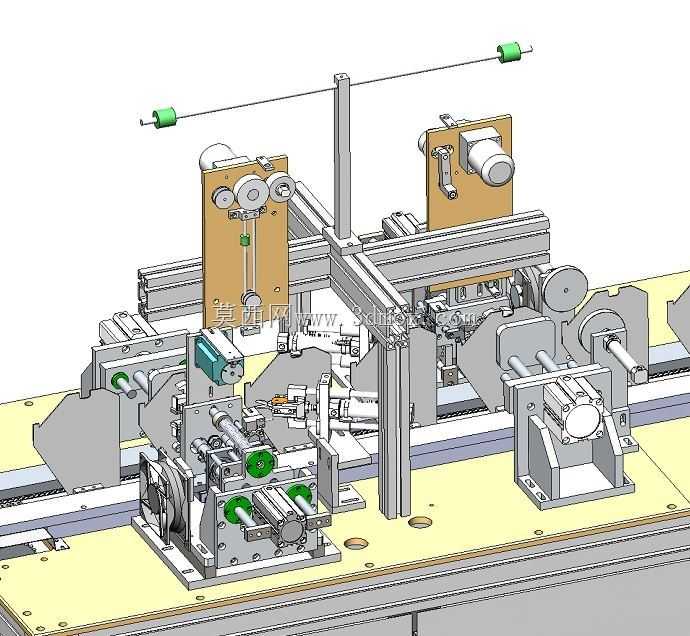

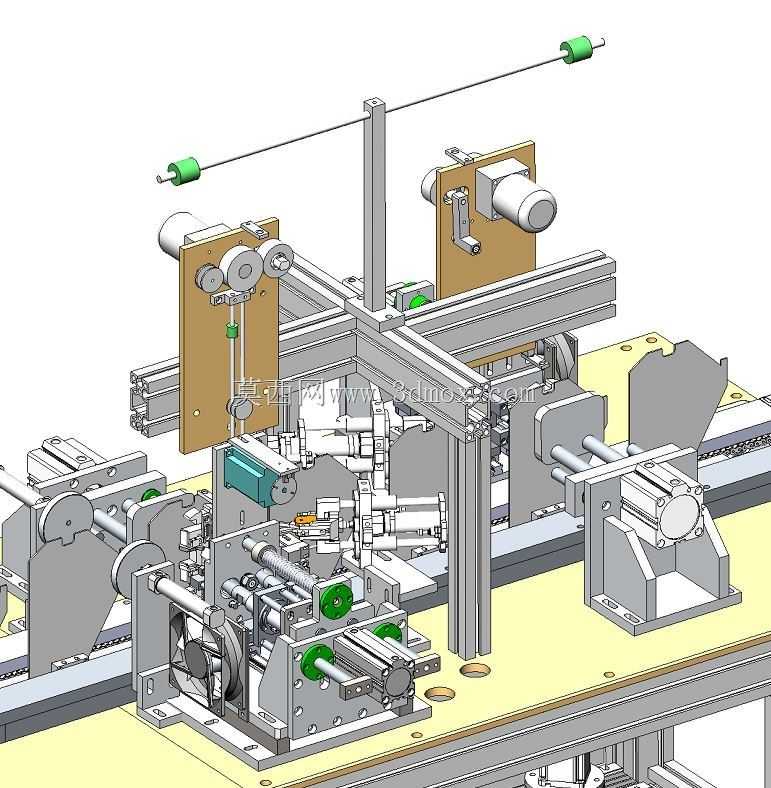

　　从结构设计逻辑来看，设备的耳带上料机构采用独立的料卷放料架，搭配张力调节导轮组，可避免耳带送料过程中出现拉扯变形或者送料长度偏差的问题，送料路径上设置了多组导向柱，确保耳带输送过程中不会出现跑偏、打结的情况。焊接执行端采用双工位对称布局，可同时完成口罩两侧耳带的熔接作业，相比单工位焊接结构，生产效率可提升近一倍，焊接头的行程做了限位设计，可根据不同厚度的口罩无纺布层调整下压行程，避免压接过深破坏口罩本体的过滤层结构，也能防止压接过浅导致耳带焊接不牢、容易脱落的问题。

　　设备的输送工位采用仿形定位治具，每个治具的轮廓完全匹配N95口罩折叠后的外形，可在输送过程中对口罩本体做精准定位，避免输送过程中口罩移位导致焊接位置偏差，治具采用快拆结构设计，后续如果需要适配其他规格的折叠口罩，只需要更换对应轮廓的治具即可，无需对整体输送结构做大幅改动，降低了产线换型的成本和时间。设备上方设置的排风管道接口，可对接车间的废气收集系统，将焊接过程中产生的少量无纺布热熔烟气及时排出，避免作业区域烟气积聚影响操作人员健康，管道的转弯处采用大圆弧过渡结构，可减少排风阻力，提升烟气收集的效率。

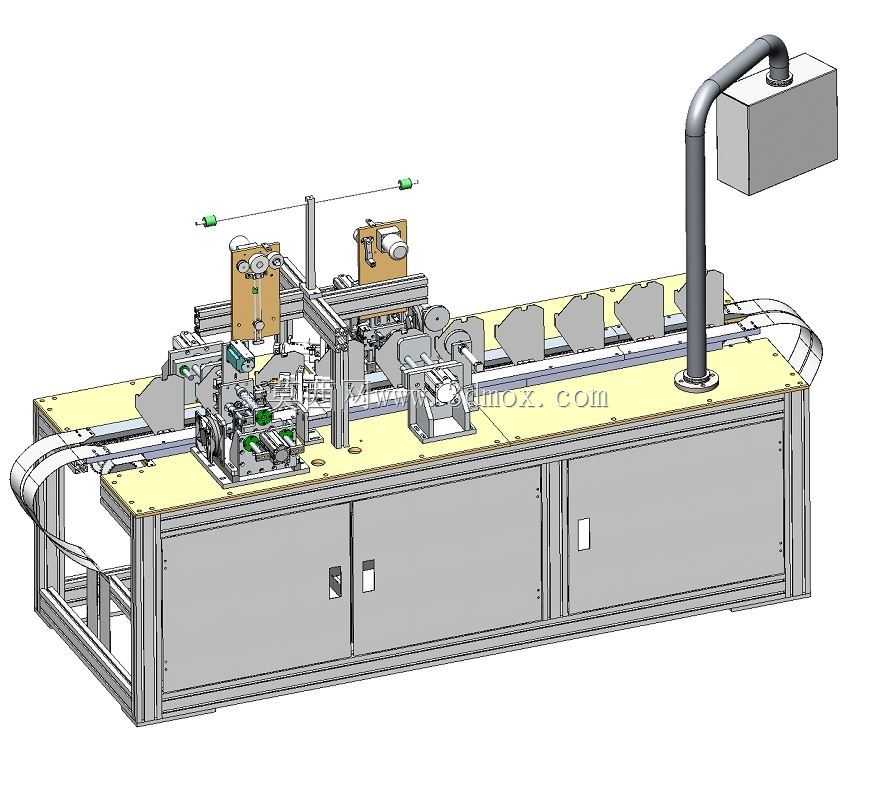

　　电气控制元件全部集成在框架下部的封闭箱体内，箱体做了散热开孔设计，可避免长时间运行过程中电气元件积热，同时箱体门板设置了安全锁，可防止非维护人员随意触碰内部接线引发安全隐患。设备的操作侧预留了足够的操作空间，操作人员可在设备前端完成料卷更换、异常处理、参数微调等作业，无需探身到设备内部，降低了作业过程中的安全风险。从实际应用场景来看，这类设备既可以用于大规模防护口罩生产工厂的专线生产，也可以用于小型加工厂的多品类柔性生产，结构上没有采用过于复杂的专用定制零件，大部分传动件、结构件都采用工业标准件，后期维护更换配件的成本较低，也方便设备维护人员快速排查故障。在设计过程中，各运动机构的行程都做了硬限位和软限位双重保护，可避免设备调试过程中出现机构超程碰撞的问题，焊接头的压力也做了可调设计，可根据不同材质的耳带、不同厚度的口罩面料调整焊接压力，确保焊接强度符合使用要求，不会出现耳带一拉就脱的情况，也不会因为压力过大在口罩表面留下过深的压痕影响成品外观。输送线的驱动采用可调速设计，可根据前段产线的生产节拍调整输送速度，匹配不同的产能需求，不会出现前后段工位节拍不匹配导致的物料堆积或者待料问题。
