智能健康监测存储箱体结构设计

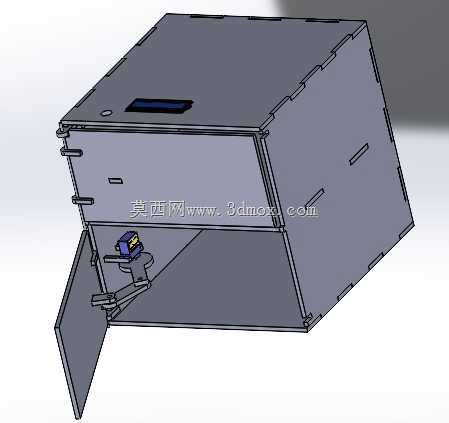

　　这款箱体结构面向居家健康管理、社区健康站点的日常体征监测场景设计，核心是解决零散健康检测配件收纳、数据采集终端集成的实际工程问题，避免日常使用中检测配件丢失、接线杂乱、终端放置不稳的常见痛点。从结构布局来看，整体采用立方钣金拼接架构，所有板件通过折边卡扣配合少量紧固件完成装配，无需复杂焊接工序，既降低小批量生产的加工成本，也方便后期内部元器件的检修更换，外板拼接处预留均匀的装配公差，抵消钣金折弯加工带来的角度误差，保证箱体拼接后缝隙均匀、外形规整。

　　箱体上部预留嵌入式显示屏安装位，开口尺寸匹配常规2.4寸OLED显示屏的安装边界，屏幕下方设置轻触按键的安装凸台，按键与面板间隙控制在0.2mm，既保证按键按压行程不受阻，也避免缝隙过大进入灰尘。下部设置抽拉式储物舱，舱体与箱体主体通过侧边滑动导轨配合，导轨选用轻载型三节滑轨，额定负载满足常规血压袖带、血氧探头、消毒棉片等配件的存放重量需求，抽拉行程设置为舱体深度的80%，既保证取放物品时的操作空间，也避免抽拉过度导致舱体脱落。舱门内侧设计有小型锁扣结构，闭合时通过弹性卡扣卡紧箱体边框，避免搬运过程中舱门意外滑出。

　　箱体下部的开放舱室用于集成核心物联网硬件模块，包括主控电路板、电源模块、数据传输模组，安装板采用绝缘环氧板材质，通过铜柱固定在箱体底板上，各模块之间预留10mm以上的布线空间，方便电源线、信号线的梳理固定，舱室侧边预留USB接口、电源输入接口的开孔，开孔位置与内部模块接口对齐，公差控制在±0.1mm，保证外接插头可以顺利插接。箱体背部预留壁挂安装孔位，孔位间距符合常规墙面挂装的标准尺寸，同时底部粘贴防滑橡胶脚垫，满足桌面放置、壁挂安装两种使用场景的需求。

　　从结构强度设计来看，箱体侧板采用1.2mm厚冷轧钢板折弯成型，折边高度设置为15mm，大幅提升薄板的结构刚性，避免大面积平板出现受力变形的问题，顶部面板因为需要放置小型检测配件，局部增加加强筋冲压结构，保证10kg以内的静载荷下不会出现凹陷变形。所有板件的边缘都做了压边毛刺处理，装配后不会出现锋利割手的边缘，符合日常民用设备的安全设计要求。内部走线位置设计有专用的理线卡扣固定位，布线时可以将线材通过卡扣固定在板件内侧，避免抽拉储物舱时剐蹭线材导致接线松脱。硬件模块的安装位置远离储物舱的活动区域，避免日常取放物品时磕碰损坏电子元件，电源模块的安装位置单独预留散热间隙，保证长时间工作时的热量可以自然散出，不会出现局部积热的问题。这款结构在设计时充分考虑了民用场景的使用习惯，没有采用复杂的传动或者开合结构，所有活动部件都做了限位防护，降低日常使用的故障概率，钣金拼接的结构也方便后期根据需求调整表面处理工艺，比如喷塑不同颜色适配不同的使用场景，整体安装边界控制在常规桌面设备的尺寸范围内，不会占用过多的放置空间，同时内部空间做了分区规划，将电子元件区域和储物区域完全分隔，避免储物时的杂物、灰尘进入电子舱影响硬件运行稳定性。
