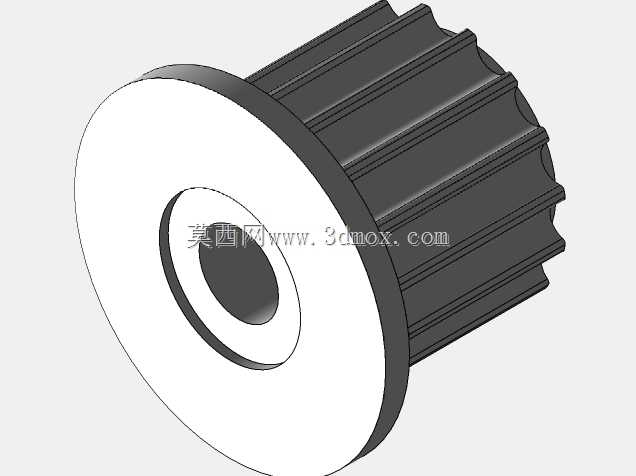

GT3型16齿带宽6mm惰轮带轮结构

　　在轻载精密传动的布局场景里，这类GT3齿形的惰轮是同步带传动系统里很常见的张紧与导向构件，日常在小型自动化输送模组、桌面级精密运动平台、3D打印设备的轴系传动、小型电子装配工位的进给单元里都能见到它的应用，核心作用是在不改变传动比的前提下，调整同步带的包角、补偿带长的安装公差、改变带体的走向，避免带体和周边结构件发生干涉，同时维持带体合适的张紧力，降低带体运行过程中的跳齿、打滑风险。从结构设计来看，这款带轮采用16齿的GT3齿形匹配，适配宽度6mm的GT3同步带，齿形的轮廓完全贴合GT3带的齿槽曲线，啮合过程中齿侧的间隙控制在合理区间，既不会因为间隙过大出现传动回差，也不会因为过盈配合导致带齿磨损加快。

　　带轮的主体采用带挡边的结构，两侧的凸缘挡边高度略高于带体安装后的顶面，能有效防止带体在高速往复运动过程中出现跑偏、脱带的问题，尤其是在带轮作为惰轮不传递扭矩、仅做导向支撑的工况下，挡边的限位作用比主动轮上的挡边更为关键，毕竟惰轮的安装位置往往处于带体的非啮合段，带体的张力波动更容易引发横向窜动。中间的安装孔为光孔设计，适配对应的光滑轴径安装，安装时可以通过顶丝或者紧定螺钉实现轴向固定，也可以搭配轴承做成可自由旋转的浮动惰轮结构，具体的安装方式可以根据实际的轴系布局调整，孔的同轴度公差控制在IT7级范围内，保证带轮旋转过程中的径向跳动量足够小，避免带体运行中出现周期性的张力波动，延长同步带的使用寿命。从安装边界来看，这款带轮的轮体直径和16齿GT3带轮的节圆直径匹配，挡边的外径比齿顶圆直径大出单边1.5mm左右，整体的轴向宽度刚好容纳6mm宽度的同步带，安装时需要预留出至少2mm的轴向间隙，避免挡边和周边的安装支架发生摩擦；径向方向上，带轮的安装位置需要和相邻的主动轮、从动轮保持在同一传动平面内，平面度误差不能超过0.1mm，否则会加剧带体的侧边磨损，甚至出现带体爬齿的问题。

　　设计这类惰轮的时候，首先要确认适配的同步带型号，GT3齿形相比传统的MXL齿形，齿距更小，传动精度更高，同时带体的柔韧性更好，适合小载荷、高转速的精密传动场景，16齿的齿数选择是兼顾了包角要求和安装空间的结果——如果齿数过小，带体的弯曲应力会变大，反复弯折容易产生疲劳断裂；如果齿数过大，带轮的整体外径会增加，占用更多的安装空间，不符合小型精密设备紧凑布局的需求。轮体的挡边设计采用和主体一体加工的结构，相比装配式挡边，一体结构的同轴度更好，不会出现挡边松动脱落的问题，适合长期连续运行的工况。

　　在实际选型应用的时候，需要注意这款惰轮的适用张力范围，因为是惰轮结构，不承担扭矩输出，所以主要承受带体的张紧力带来的径向载荷，安装轴的刚性需要匹配对应的载荷要求，避免轴系受力变形导致带轮倾斜。另外，带轮的齿面粗糙度需要控制在Ra1.6以下，过于粗糙的齿面会加速带齿的磨损，过于光滑的齿面又容易在高速运行时和带齿之间形成吸附，反而带来不必要的传动阻力。在三维建模过程中，这类带轮的建模重点在于齿形的准确绘制，需要严格按照GT3带轮的齿形参数生成渐开线或者对应的齿廓曲线，不能用近似的圆弧代替，否则实际啮合的时候会出现齿侧干涉，导致带体运行噪音大、磨损快；挡边的过渡圆角需要做R0.5的处理，避免锐边切割带体的侧边，很多新手建模的时候容易忽略这个圆角，实际装配运行后很快就会出现带体侧边起毛、断裂的问题。中间安装孔的端面需要做倒角处理，方便安装的时候顺利穿入轴件，也能去除加工后的毛刺，避免装配时刮伤轴的表面。在传动系统布局时，这款惰轮的安装位置应该尽量设置在带体的松边一侧，这样张紧力的调节更为顺畅，也能减少带体运行中的振动，如果布置在紧边一侧，会增加带体的交变应力，缩短带的使用寿命。同时，惰轮的压入深度需要合适，不能过度张紧带体，否则会增加轴和轴承的径向载荷，提升运行噪音，也会让带体的拉伸应力超过许用值，提前出现失效。
