移动式术中CT扫描设备环形机架结构

　　该结构对应术中使用的移动式CT扫描设备核心机架部分，在临床场景中主要用于手术室环境下的术中即时影像扫描，无需将患者转运至固定CT室，可在手术开展过程中随时完成断层影像采集，辅助术者判断病灶清除情况、植入物位置精度，覆盖神经外科、脊柱外科、创伤骨科等多类手术的术中影像支持需求，适配层流手术室的设备移动、定位操作要求，可配合手术床完成对位调整，不会干扰常规手术铺巾与器械摆放布局。

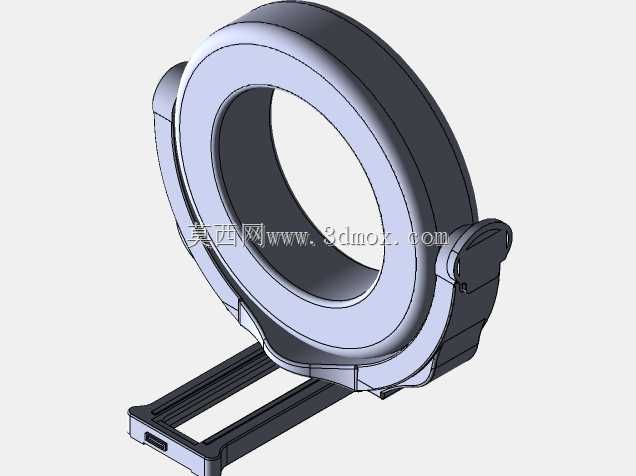

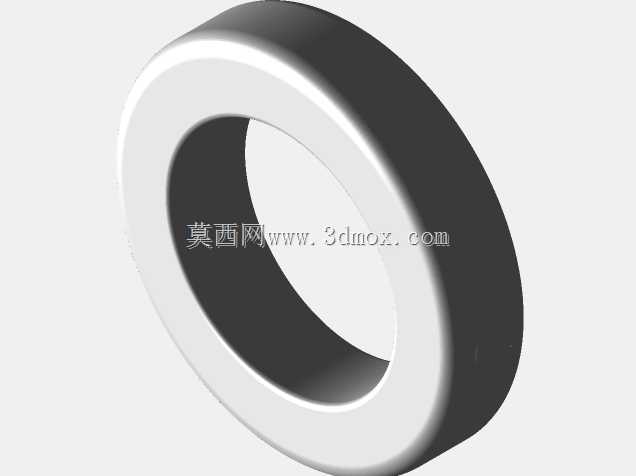

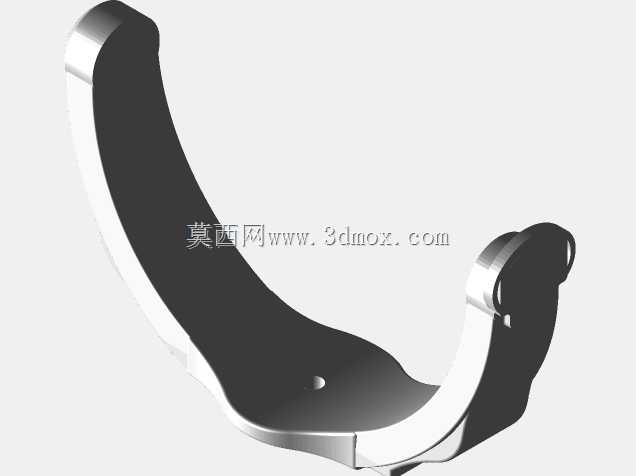

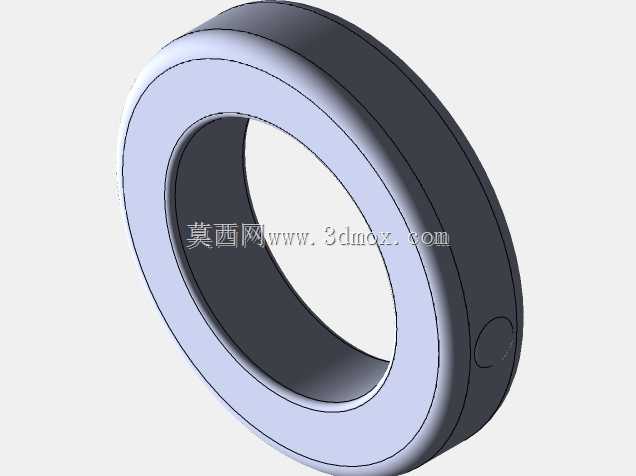

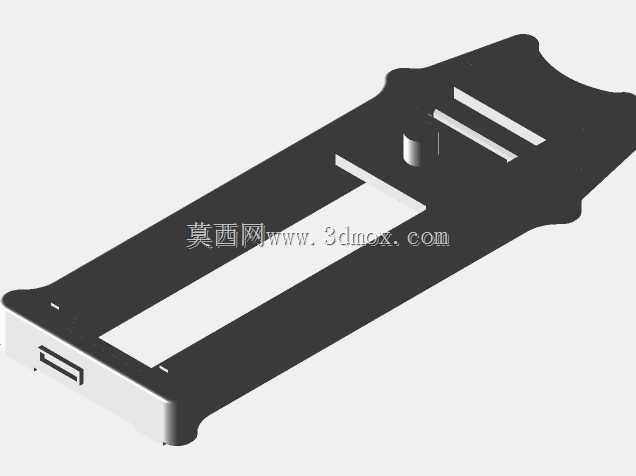

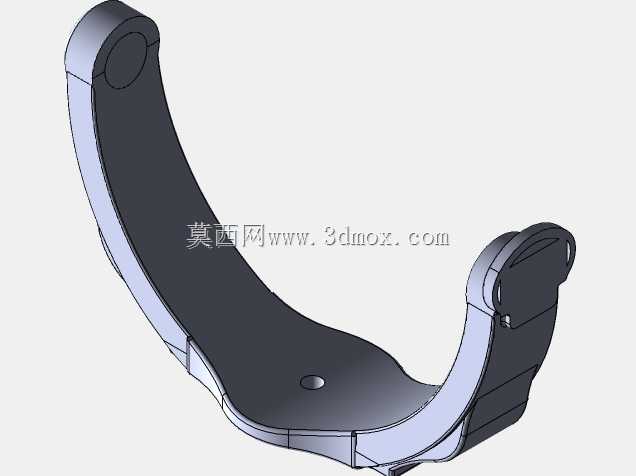

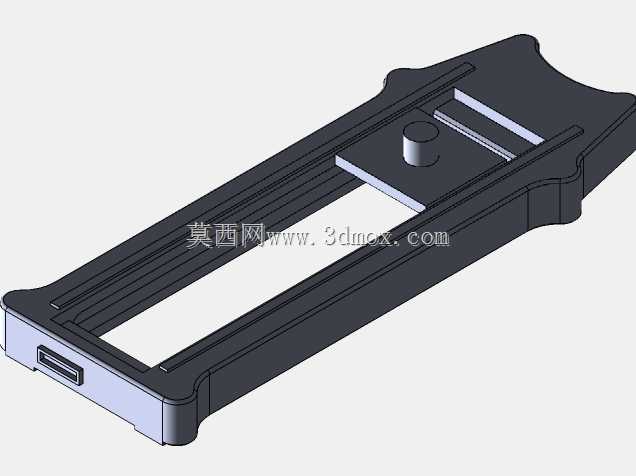

　　从功能实现逻辑来看，环形主体为扫描成像组件的安装载体，内部预留了X线发生装置、探测接收模块的安装位，环形中空区域为扫描通道，患者扫描部位位于通道内时，机架可沿预设轨道完成环形旋转运动，实现不同角度的X线投影采集，最终重建出断层影像；两侧的支撑臂结构承担环形主体的承重与旋转导向作用，底部的滑移基座可实现设备整体沿手术床长轴方向的平移，满足不同扫描部位的对位需求，基座上的定位结构可在扫描位置完成锁止，避免扫描过程中出现设备移位影响成像精度。

　　设计过程中优先考虑了手术室使用的实际约束，整体采用对称式布局平衡旋转部件的动平衡，降低旋转扫描过程中的振动量，避免振动传递至手术床影响术区操作；环形结构的内径尺寸经过适配，可覆盖成人躯干、四肢等常见扫描部位的通过需求，同时控制整体外径尺寸，避免设备体积过大占用过多手术室操作空间；支撑臂与环形主体的连接位置做了加强处理，可承受旋转组件长期往复运动的载荷，基座部分的高度设计适配常规手术床的床面高度，确保扫描通道中心与患者扫描部位中心处于同一水平高度，减少对位调整的工作量。

　　外形与安装边界方面，环形主体的外轮廓做了圆弧过渡处理，避免尖锐棱角在设备移动过程中剐蹭手术器械或医护人员，底部滑移基座的宽度控制在可顺利通过手术室常规门体的尺寸范围内，满足跨手术室转运的需求；各部件的安装接口均做了模块化设计，成像组件、驱动模块、传动部件可单独拆装维护，无需整体拆解机架结构，降低临床使用中的维护难度；旋转运动的行程范围覆盖完整360度圆周，可实现全角度扫描采集，支撑臂内部预留了走线空间，供电与信号传输线路可通过支撑臂内部连接至环形主体上的各功能部件，避免线路外露在旋转过程中出现缠绕、磨损问题。针对3D打印验证的需求，结构设计时去除了原设备上的非核心细节特征，保留核心的装配关系与外形轮廓，打印时可通过拆分部件的方式完成制作，活动连接部位预留了足够的装配间隙，组装后可实现环形部件的旋转动作与基座的滑移动作，可用于设备结构展示、操作流程模拟、术前方案推演等场景，打印装配完成后可直观呈现设备的运动逻辑与空间占位，帮助相关人员快速熟悉设备的操作边界与对位要求。
