口罩生产用齿形压合定位工装结构

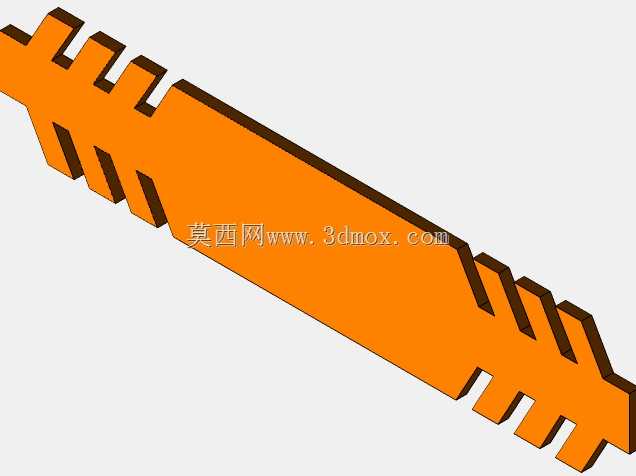

在口罩生产的连续制程环节中，这类齿形条状构件是耳带熔接工位、封边工位常用的定位压合辅件，日常产线调试时，不少结构工程师会忽略这类小件的齿形排布精度，实际生产中却恰恰是这类构件决定了口罩压痕的一致性与封边强度。从结构形态来看，该构件整体为长条状等截面设计，主体采用平直矩形基体，两侧对称排布多组矩形齿槽，齿形的凸起与凹槽宽度经过匹配测算，刚好适配平面口罩边缘的压合点位，当熔接压头下行时，该构件作为下模定位件承托口罩片材，齿形凸起位置对应需要压实封边的区域，凹槽位置则避让非熔接区，避免片材被过度挤压导致透气层破损。

设计这类构件时，首先要匹配产线的输送带宽，构件的总长度需要略大于单工位的口罩排布宽度，保证同时承托多片并行输送的口罩片材，两端的安装边预留了沉头孔位，可直接固定在工位的安装基板上，安装时需要保证构件上平面与输送辊的上平面齐平，高度差控制在0.1mm以内，避免片材输送时出现卡滞。齿形的排布间距参考常规平面口罩的封边尺寸，相邻齿凸起的间距与口罩封边的压点间距一一对应，齿的凸起高度经过反复验证，过高会导致压合时片材被顶起错位，过低则无法起到定位承托作用，实际生产中齿顶通常做0.2mm的圆角处理，避免尖锐边角刮破口罩的无纺布层。

从应用场景来看，这类构件不仅可用于平面口罩的封边工位，调整齿形间距后也可适配KN95类型口罩的鼻梁条压合、耳带焊接定位工序，不同产线的工位安装空间存在差异，建模时将基体厚度、齿形尺寸做参数化关联，可根据实际安装边界快速调整参数生成适配的构件模型，无需重新从零绘制结构。构件的材质通常选用硬质铝合金或表面淬火的45号钢，铝合金材质重量轻，安装调试时挪动方便，适合中小产能的半自动产线；淬火钢件耐磨性能更好，适合长时间连续运行的高速全自动产线，可减少长期压合磨损导致的齿形变形，降低日常维护更换的频率。

实际建模过程中，需要重点关注齿形的对称度，两侧齿槽相对于基体中心面的对称度公差要控制在0.05mm以内，否则压合时会出现口罩两侧封边宽度不一致的问题，影响成品外观合格率。基体的底面需要做平面度处理，安装时贴合基板的平面度误差不超过0.03mm，避免长期受压后构件出现翘曲，导致局部压合不实。不少新手工程师在设计这类构件时，会忽略齿根的应力集中问题，直接做直角过渡，在长期高频压合的载荷下，齿根位置容易出现裂纹断裂，因此建模时在每个齿的根部添加R0.3的过渡圆角，可大幅分散压合时的集中应力，提升构件的使用寿命。

这类工装构件虽然结构简单，却是口罩生产设备中不可或缺的易损辅件，产线连续运行时，平均每3-6个月就需要根据磨损情况更换，因此建模时除了保证功能尺寸准确，还要兼顾加工工艺性，所有齿形采用统一的截面拉伸生成，无需复杂的曲面加工，普通铣床或线切割设备即可完成加工，降低配件的加工成本与交付周期。安装时构件的长度方向需要与输送带的输送方向垂直，角度偏差不超过0.1度，否则会导致压合位置偏移，出现口罩封边错位的不良品，调试时可通过两端的安装腰型孔微调位置，确认首件产品压痕位置准确后再锁紧固定螺丝。
