牙科3D打印用牙模对位校准工装

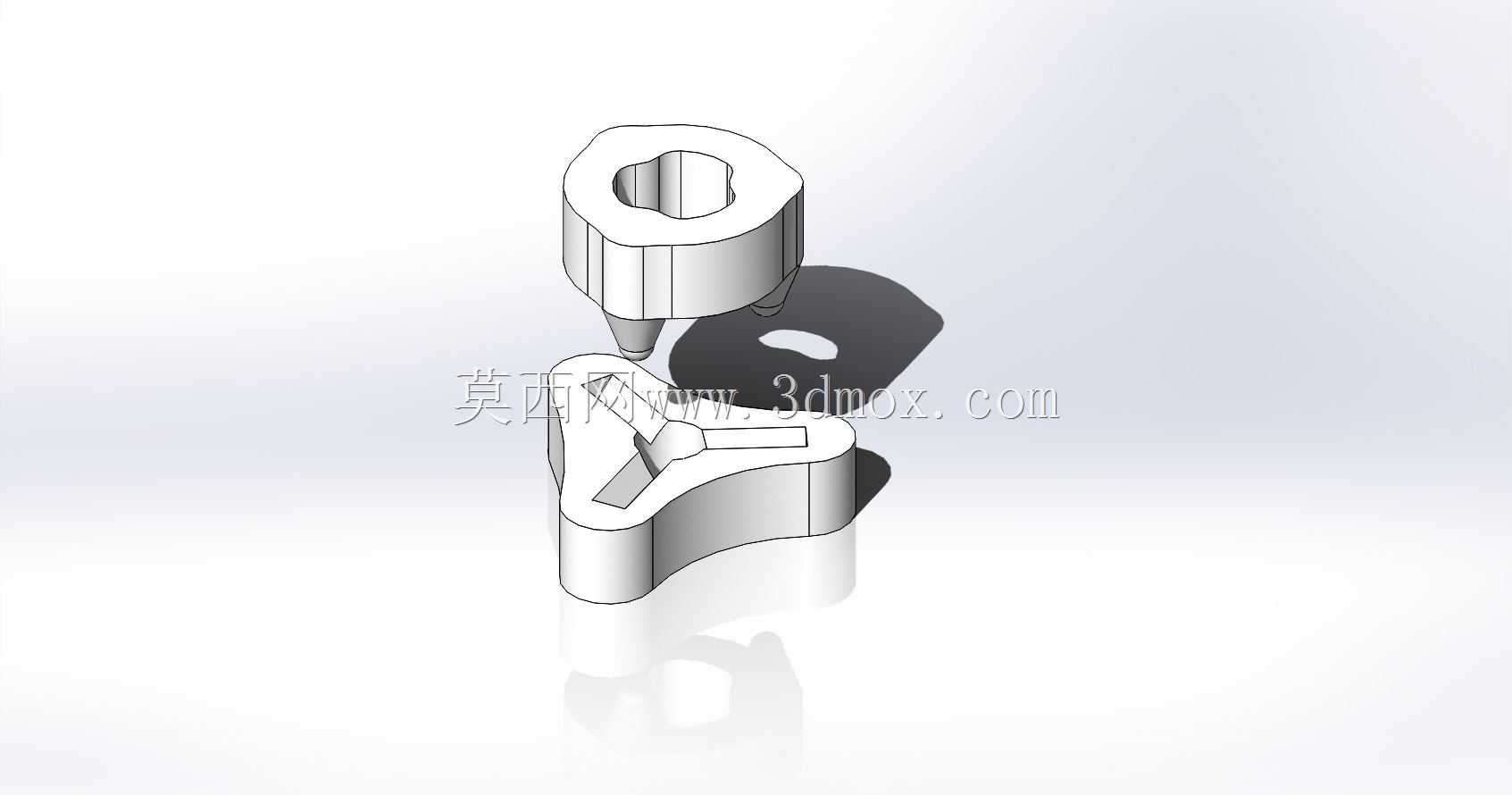

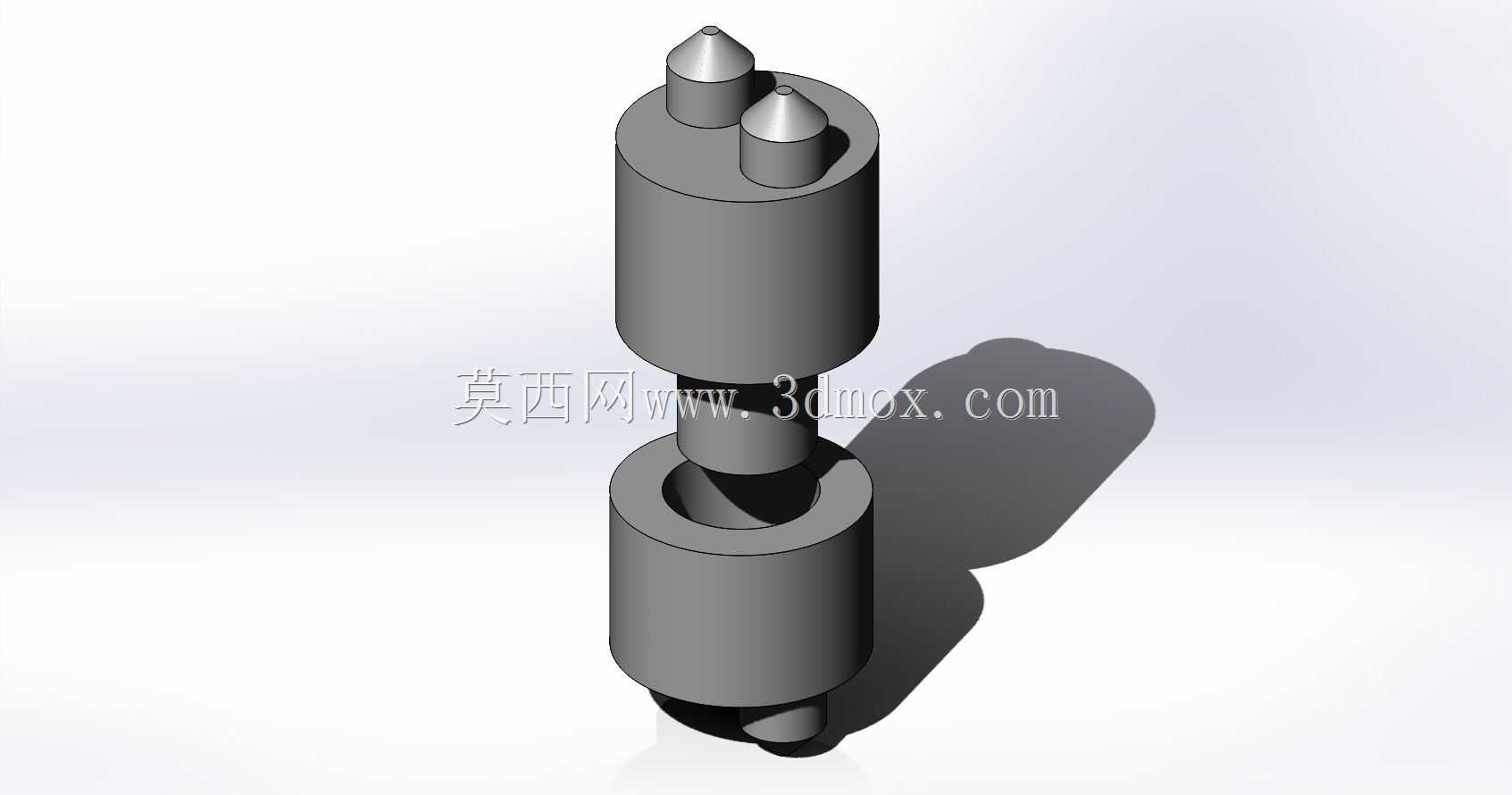

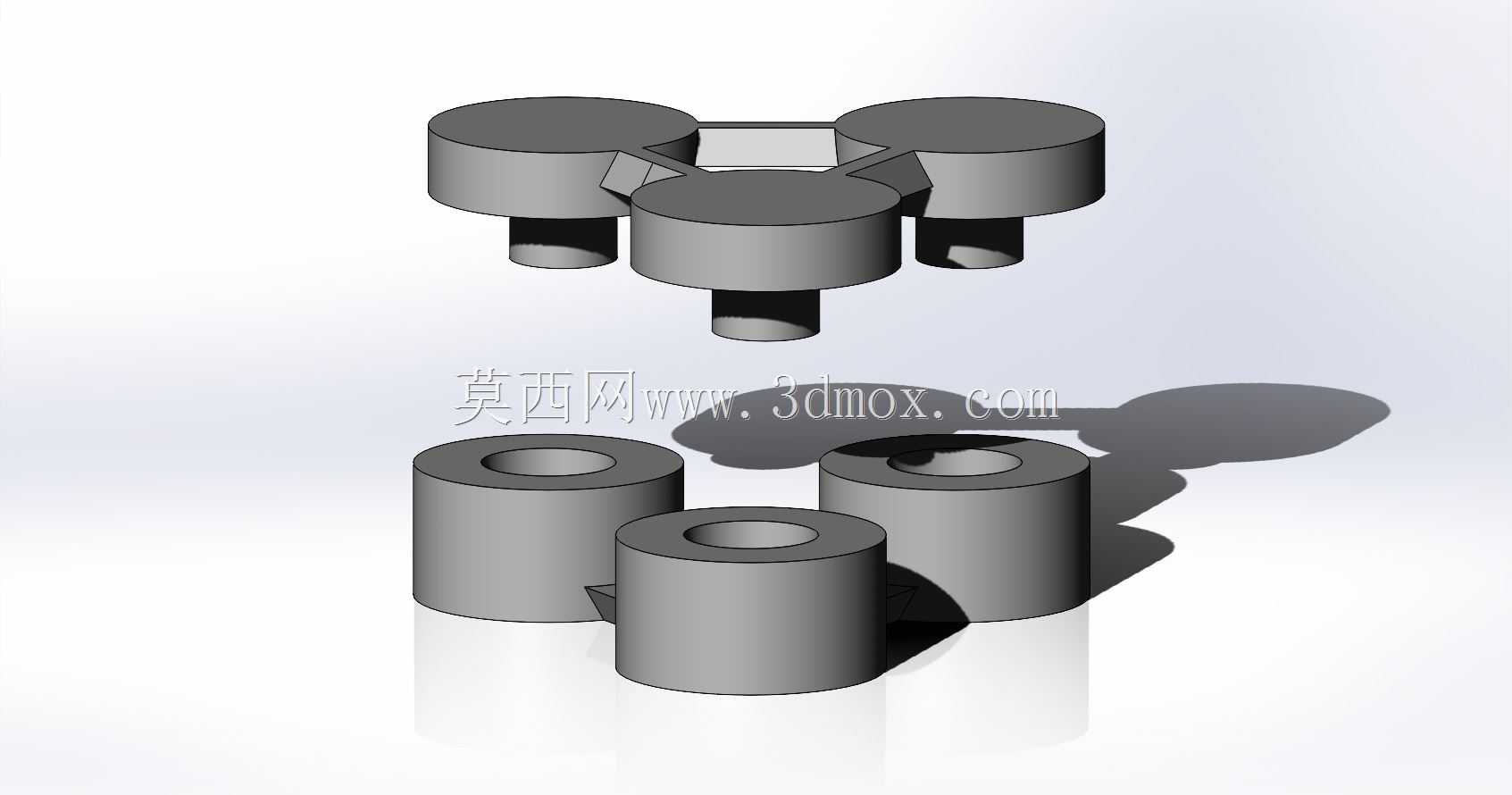

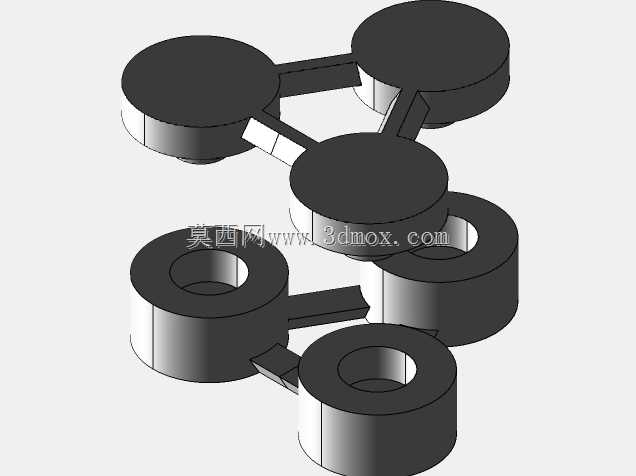

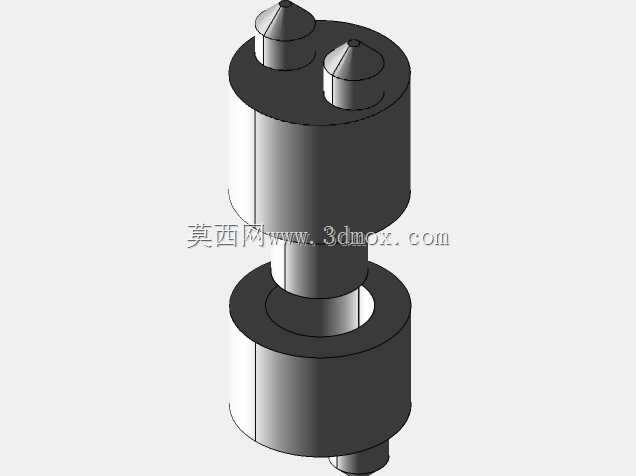

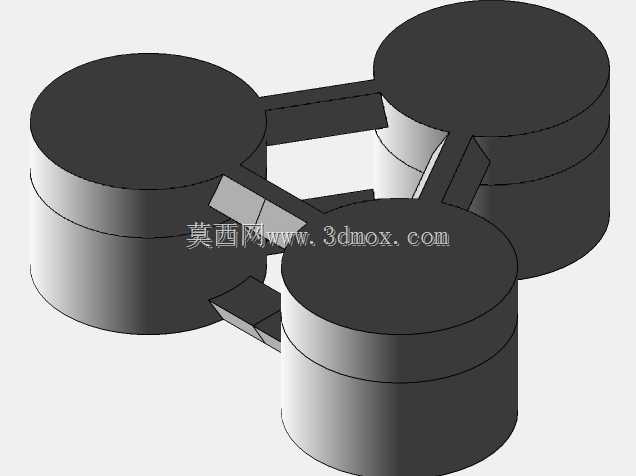

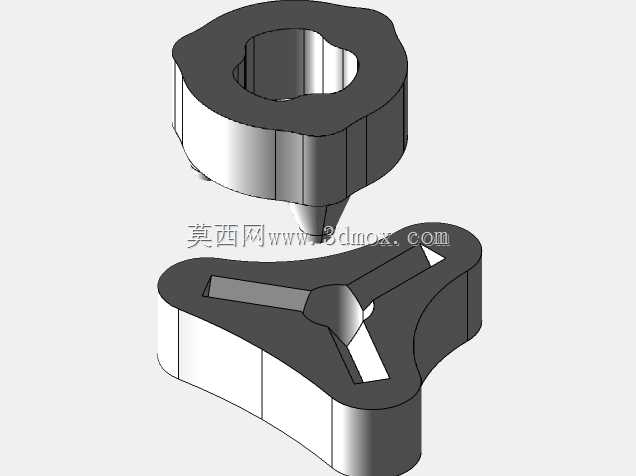

　　设计阶段充分考虑了3D打印的工艺特性，所有棱边都做了R0.8-1.2mm的圆角过渡，没有小于0.5mm的薄壁结构，避免打印过程中出现翘曲、断边的问题，同时配合面预留了0.15mm的装配间隙，刚好抵消光固化树脂打印后的固化收缩量，不需要二次打磨修配就能实现顺畅插拔。从安装边界来看，下部基座的三个支撑臂呈120°均匀分布，单臂长度控制在12mm以内，整体最大外轮廓直径不超过32mm，不会占用打印平台过多的排布空间，单个牙模配套一组校准件的情况下，常规130mm幅面的光固化打印机单次可排布12-16组模型，不会影响日常生产效率。在齿科数字化加工流程里，光固化3D打印牙模的工序精度直接决定后续义齿加工、正畸方案制作的最终适配度，不少一线技工室都会遇到打印完成的牙模因固化收缩、摆放偏移导致基准错位的问题，这套校准对位结构就是针对该场景开发的专用辅具。从实际使用逻辑来看，该结构分为上下两个配合组件，上部组件带锥形定位销结构，下部组件为三瓣式定位基座，两者采用锥面自定心配合设计，不需要额外的紧固件就能实现快速插拔对位，适配技工室日常批量处理牙模的快节奏操作需求。

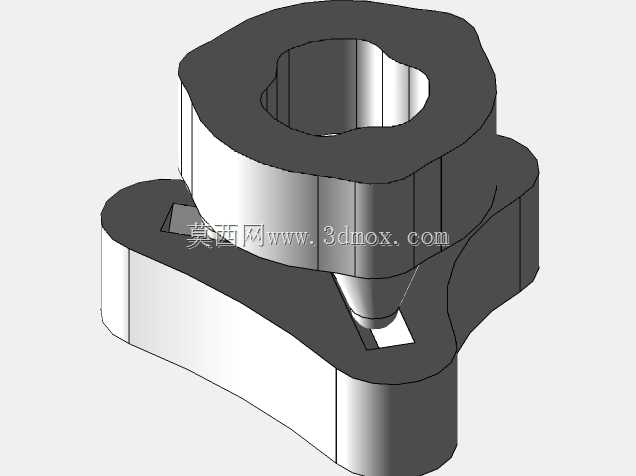

　　上部定位件的中心通孔做了异形仿形设计，刚好匹配牙科标准颌架的定位杆尺寸，打印完成后不需要拆卸校准件就能直接将牙模安装到颌架上开展后续排牙、基托制作工序，减少了二次装夹带来的定位误差。实际使用时，需要在牙模打印完成、树脂尚未完全硬化的半固化阶段将上下组件分别压入牙模预设的定位孔位，待树脂完全固化后，两个组件的配合面就能形成统一的定位基准，哪怕是多个分段打印的牙颌模块，也能通过这套校准件实现精准拼接，错位量可控制在0.05mm以内，完全满足齿科加工的精度要求。

　　结构材质适配常规齿科打印用的类ABS树脂、牙科专用光敏树脂，不需要特殊的打印参数，常规层厚0.05mm的打印设置下，40分钟就能完成一组校准件的打印，成本极低，可作为一次性辅具随牙模一同交付，也可重复使用30次以上，配合面磨损后直接重新打印替换即可，不需要专门的维护保养。针对不同尺寸的牙模，该结构的三个支撑臂可根据模型底座大小做等比例缩放，缩放比例控制在0.8-1.2倍区间内时，锥面配合的自定心效果不会受到影响，可适配从乳牙列到成人全牙列的不同规格牙模定位需求，不需要重新设计结构，仅调整参数就能快速生成适配不同模型的校准件。

　　在技工室的实际工序流转中，这套校准件还能起到工序标识的作用，压入校准件的模型代表已经完成初固化校准，可直接转入下一清洗、后固化工序，避免未校准的模型混入后续流程导致返工。不同于传统金属材质的颌架定位件，这套3D打印的校准工装重量仅1.2g左右，不会对未完全固化的软质树脂模型造成压痕变形，插入时的压力控制在5N以内，普通操作人员不需要专门培训就能掌握插入力度，不会出现因用力过大导致模型底座开裂的问题。配合面的锥度设计为1:10，插拔过程中会自动导正位置，哪怕插入时存在微小的角度偏差，也能在锥面的引导下自动回到正确的同轴位置，降低了对操作人员的技能要求。
