低成本简易应急呼吸辅助装置结构设计

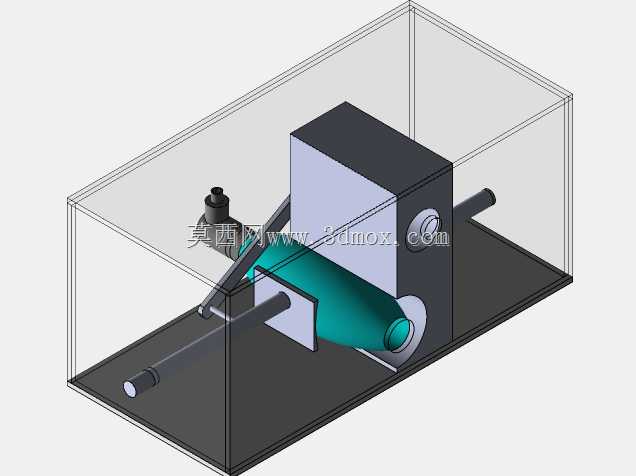

在公共卫生应急场景下，常规医疗呼吸设备产能不足时，这类简易呼吸辅助装置可作为补充方案，覆盖基层临时医疗点、应急隔离场所的基础呼吸支持需求，填补专业设备缺口，为轻症呼吸障碍患者提供可控的辅助通气支持，无需复杂的配套供气系统即可独立运行。装置整体采用模块化布局，核心功能单元集中在矩形安装底座上，外围可根据使用场景选配透明防护外罩，外罩与底座采用卡扣式连接，无需额外紧固件即可快速拆装，既可以阻隔外部灰尘、飞沫污染内部运动部件，也方便运维人员直接观察内部运行状态，快速排查卡滞、漏气等常见故障。

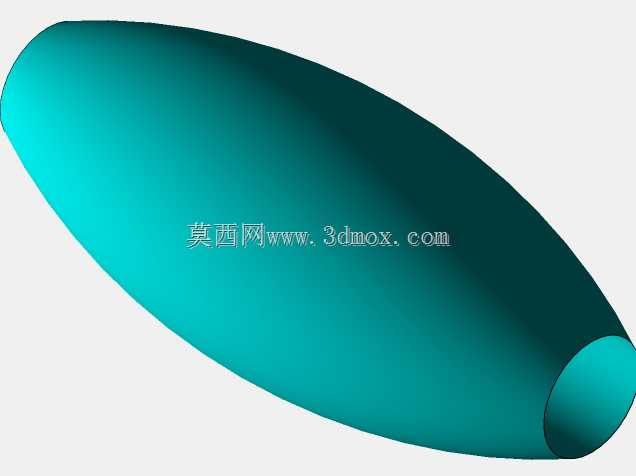

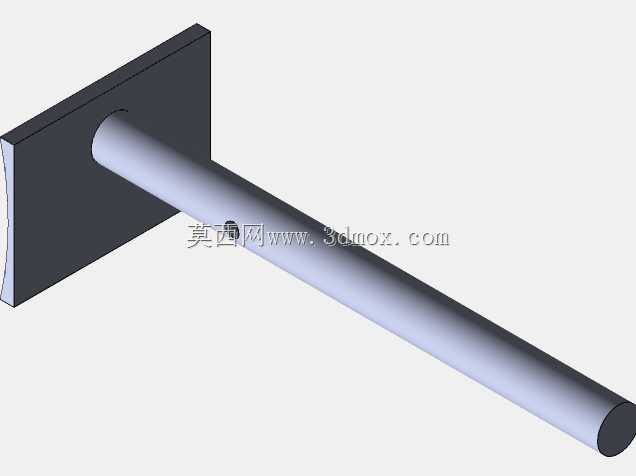

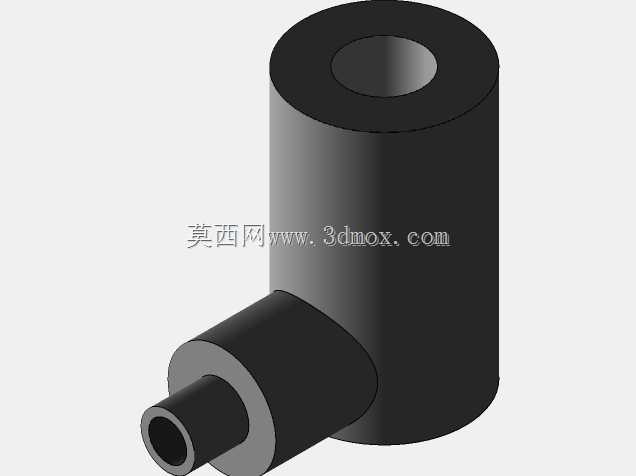

结构设计上优先控制加工与制造成本，若配置完整的防护外罩结构，外罩壁板、安装底座、顶部盖板全部选用聚丙烯（PP）材料，这种材料耐常见消毒试剂腐蚀，抗冲击强度满足日常搬运、使用的受力需求，且适合3D打印一体成型工艺，无需开模即可快速批量生产，大幅缩短应急场景下的供货周期。除动力电机、柔性呼吸囊之外的所有结构连接件、传动支撑件、管路固定座均采用同系列PP材质打印制作，部件之间的连接优先采用卡扣定位加螺丝紧固的组合方式，减少专用紧固件的种类，降低装配难度，非专业人员经过简单培训即可完成整机组装。动力单元与呼吸囊的连接采用标准化快插接口，电机输出轴通过偏心连杆机构将旋转运动转化为直线往复运动，精准驱动呼吸囊完成规律的收缩与舒张动作，实现可控的通气量输出，吹嘴部位设计有标准管路接口，可直接适配常规医用呼吸管路，无需额外转换接头。

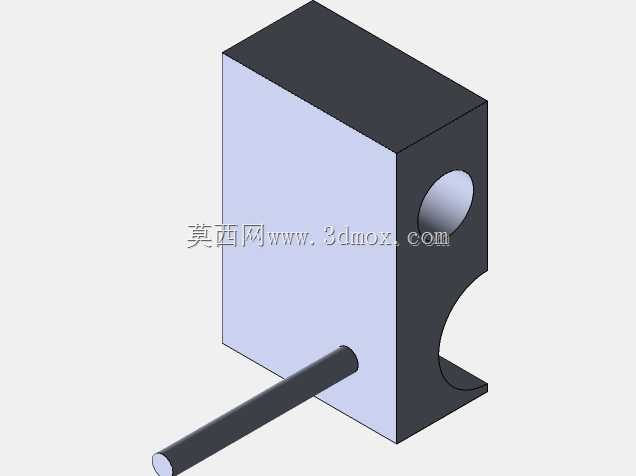

安装边界方面，整机带外罩的整体尺寸控制在小型桌面设备范畴，底座预留四个标准安装孔位，既可以直接放置在平整桌面、治疗台面上使用，也可以通过螺栓固定在移动支架、急救推车的台面上，适配不同场景的部署需求。内部传动部件全部做了圆角过渡处理，避免应力集中导致的打印件断裂问题，运动行程范围内预留足够的安全间隙，防止运行过程中出现部件干涉、卡滞的情况。呼吸囊的安装位置设计有可调式固定卡扣，可兼容不同规格的常规医用呼吸囊，无需修改主体结构即可适配不同通气量需求的使用场景，电机安装座预留长条形调节孔，可根据实际装配的电机尺寸调整安装位置，降低零部件的加工精度要求，进一步压缩整体制造成本。

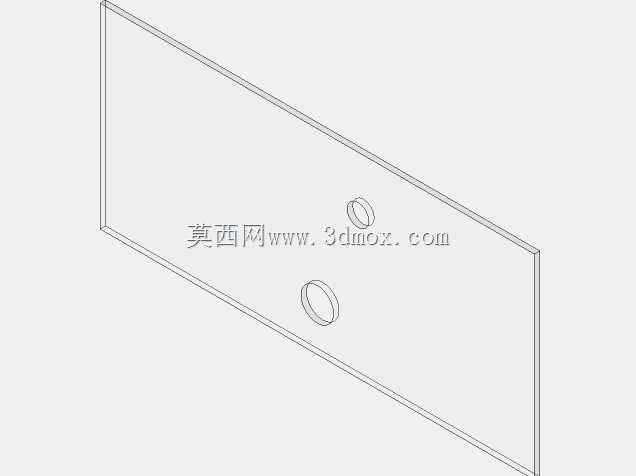

考虑到应急场景下的运维便利性，所有易损部件均采用快拆设计，呼吸囊、传动连杆的更换无需专用工具，徒手即可完成拆卸更换，降低现场运维的技术门槛。外露的管路接口全部做了防滑脱结构设计，避免患者移动过程中管路脱落影响通气效果，外罩侧面预留管路穿出孔位，孔位边缘做圆弧倒角处理，防止长期使用过程中磨损管路外壁造成漏气。整体结构没有复杂的曲面造型，所有打印部件均采用无支撑打印方向设计，减少3D打印过程中的支撑材料消耗，进一步降低单件生产成本，同时提升打印成型的成功率，适合在具备基础3D打印能力的场景下就地快速生产制作，无需依赖复杂的工业供应链体系。
