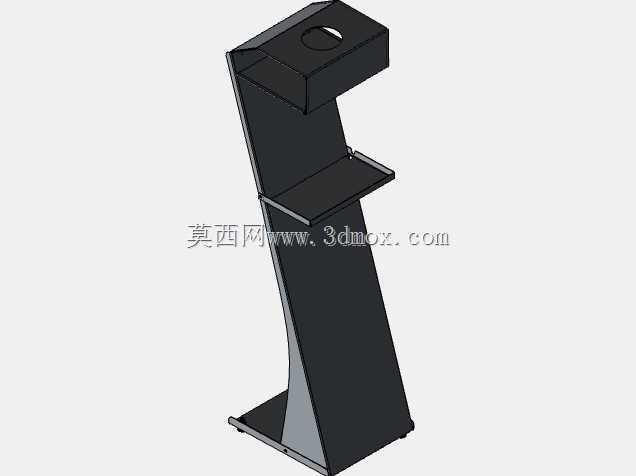

立式图腾门禁闸机配套终端结构设计

　　设备底部采用加宽梯形支撑底座，底座边缘预留了四个膨胀螺栓固定孔位，安装时可直接固定在混凝土地面或预埋钢板上，底座整体宽度控制在380mm，深度420mm，安装边界仅需预留0.2平方米的地面空间，不会占用过多通道通行宽度，适配常规550-600mm宽的标准人行通道安装要求。中部设置的外伸置物平台，距离地面高度约1100mm，刚好是成年人手部自然下垂抬起的舒适高度，可临时放置随身包袋、卡片、手机等物品，方便用户在进行身份核验、扫码操作时解放双手，平台边缘做了15mm高的翻边处理，避免放置的物品滑落，翻边处做了圆角钝化处理，防止磕碰划伤。这款立式图腾结构终端，主要适配人行通道闸机的配套管控场景，常见于写字楼出入口、园区访客通道、场馆检票口这类需要身份核验、权限管控的通行点位，作为闸机系统的前端交互载体存在。从结构设计逻辑来看，整体采用大倾角立式布局，主体支撑段做了12度左右的后倾处理，刚好匹配成年人站立操作时的视线高度与手臂伸展角度，操作人员无需刻意弯腰或抬手，就能自然触碰顶部操作区的识别模块，交互姿态更符合人体工程学要求。

　　顶部操作舱采用封闭盒式结构，顶面预留了圆形识别模块安装位，可根据使用需求嵌入人脸识别摄像头、刷卡感应区、二维码扫描头或者指纹识别模块，舱体内部预留了20mm的走线空间，所有线缆可顺着主体支撑立柱的内部空腔向下布设，完全隐藏在钣金壳体内部，既避免线缆外露造成的剐蹭损坏，也让整体外观更整洁。主体壳体采用1.5mm厚冷轧钢板折弯焊接成型，外表面做哑光喷塑处理，抗指纹且耐日常剐蹭，壳体侧面设计为快拆式盖板，通过四颗隐藏式手拧螺丝固定，后期维护时无需整体拆卸设备，仅需拆下侧盖板即可完成内部模块检修、线路排查工作，大幅降低运维难度。

　　设备整体高度约1450mm，顶部操作面距离地面高度1320mm，符合绝大多数成年人站立操作的视线高度，无需额外调整站姿即可完成核验操作。在结构强度设计上，主体立柱内部设置了两道竖向加强筋，从底座一直延伸到顶部操作舱，避免设备受到外力碰撞时出现变形，底座内部增加了配重块安装位，若在临时场地使用无需打膨胀螺栓固定时，可加装5kg配重块提升设备稳定性，防止倾倒。设备的走线出口设置在底座后侧，距离地面高度50mm，可直接对接地面预埋的穿线管，实现线缆完全隐藏布设，适配不同场地的安装条件。

　　从实际使用场景来看，这款终端可单独作为自助核验设备使用，也可与三辊闸、摆闸、翼闸等各类人行通道闸机联动，核验通过后直接输出开关量信号控制闸机放行，适用于需要权限管控的各类公共通行区域，结构设计上充分考虑了公共场景下的耐用性、易维护性与操作便捷性，没有多余的装饰性结构，所有外形设计均服务于功能需求，钣金折弯的工艺也适合批量加工生产，加工时无需复杂的模具投入，仅需通过激光下料、数控折弯、焊接打磨、喷塑即可完成成品制作，加工成本可控，交付周期短。
