实时正负边缘检测手持式检测探头结构

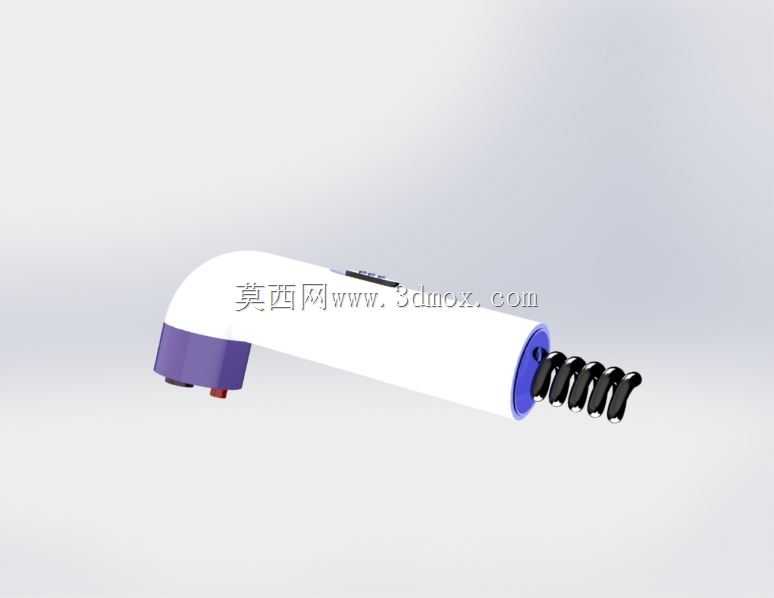

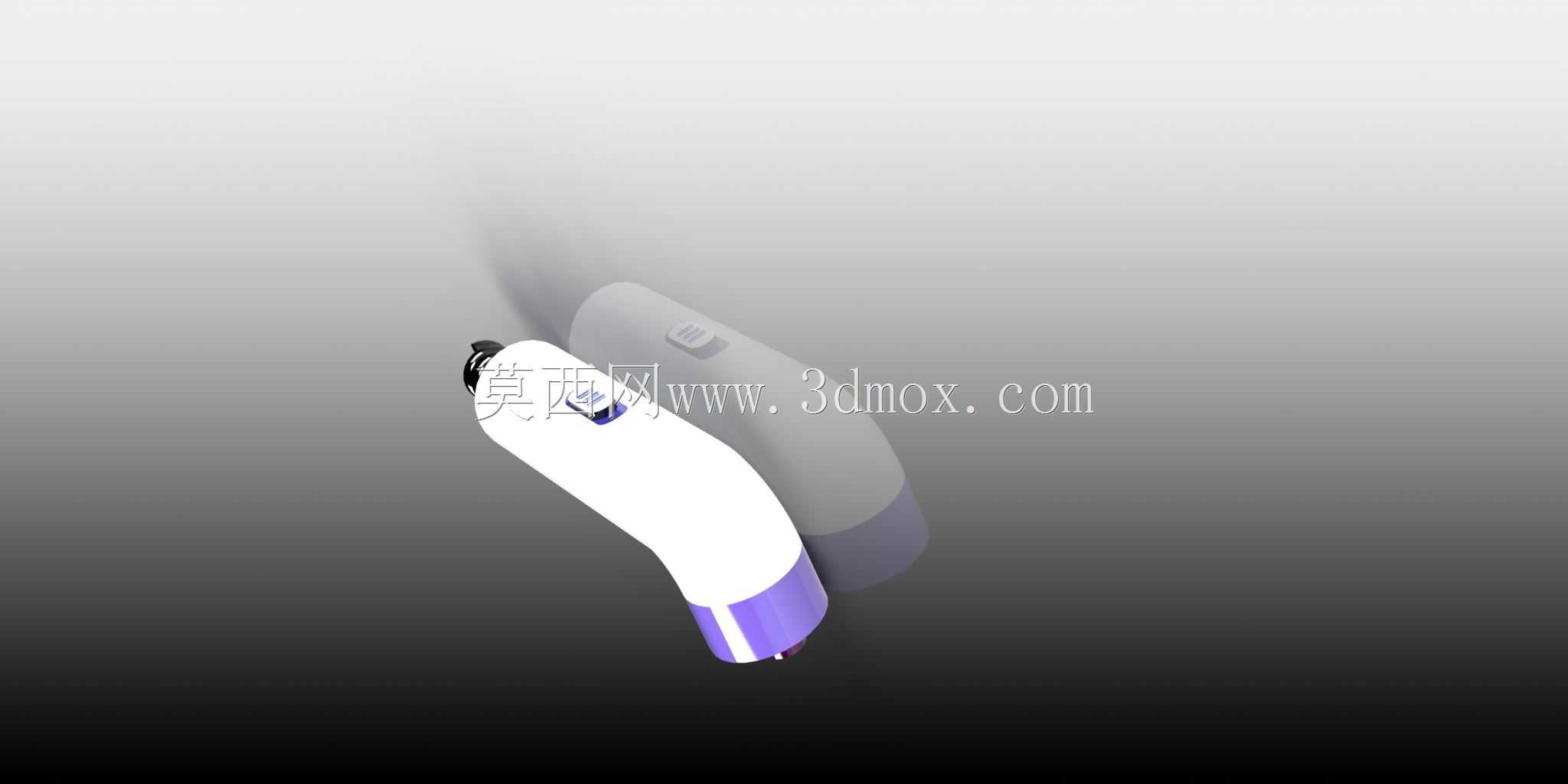

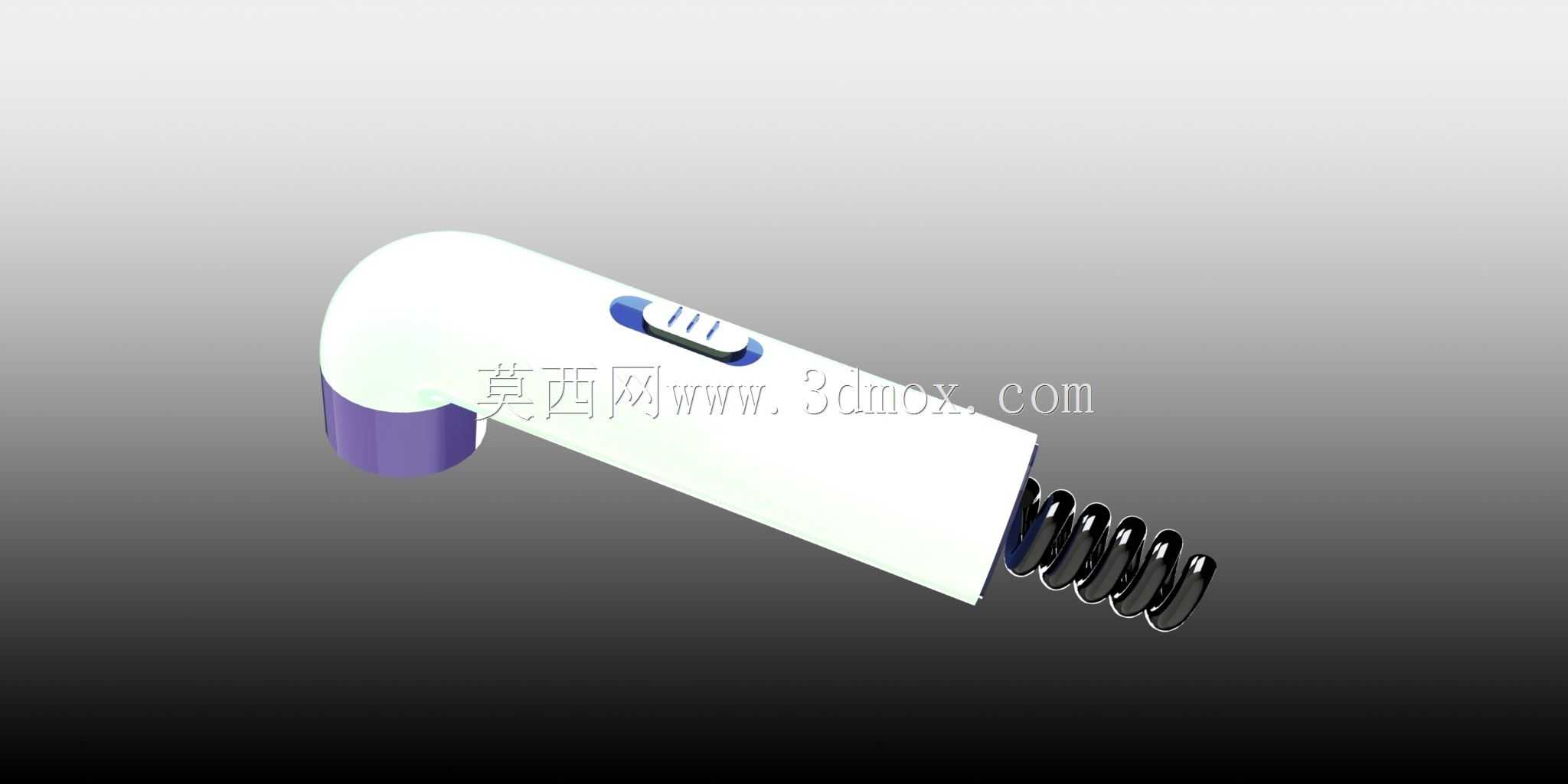

　　在工业现场的工件边缘检测、产线来料位置校验、装配对位偏差排查场景中，这类手持式检测探头是一线质检、设备调试人员随身配备的常用工具，区别于固定安装的在线检测传感器，手持形态的设计核心是适配非固定工位的抽检、补检、异常点位排查需求，不需要提前布设安装支架、接线走线，操作人员握持即可完成不同位置的检测作业。从结构设计来看，整体采用弯柄式人体工学造型，握持段做了圆弧过渡处理，操作人员长时间持握检测时，手腕不需要保持僵直姿态，能适配不同身高、不同操作习惯的人员持握角度，探头检测端位于弯折段的前端，检测时操作人员可以清晰观察到检测端与被测工件的相对位置，避免探头磕碰被测表面，也能精准对准需要检测的边缘位置。

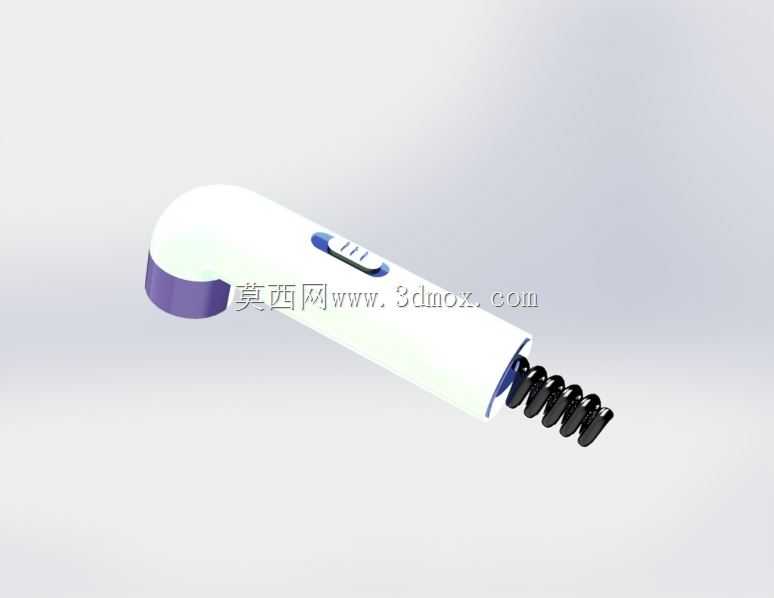

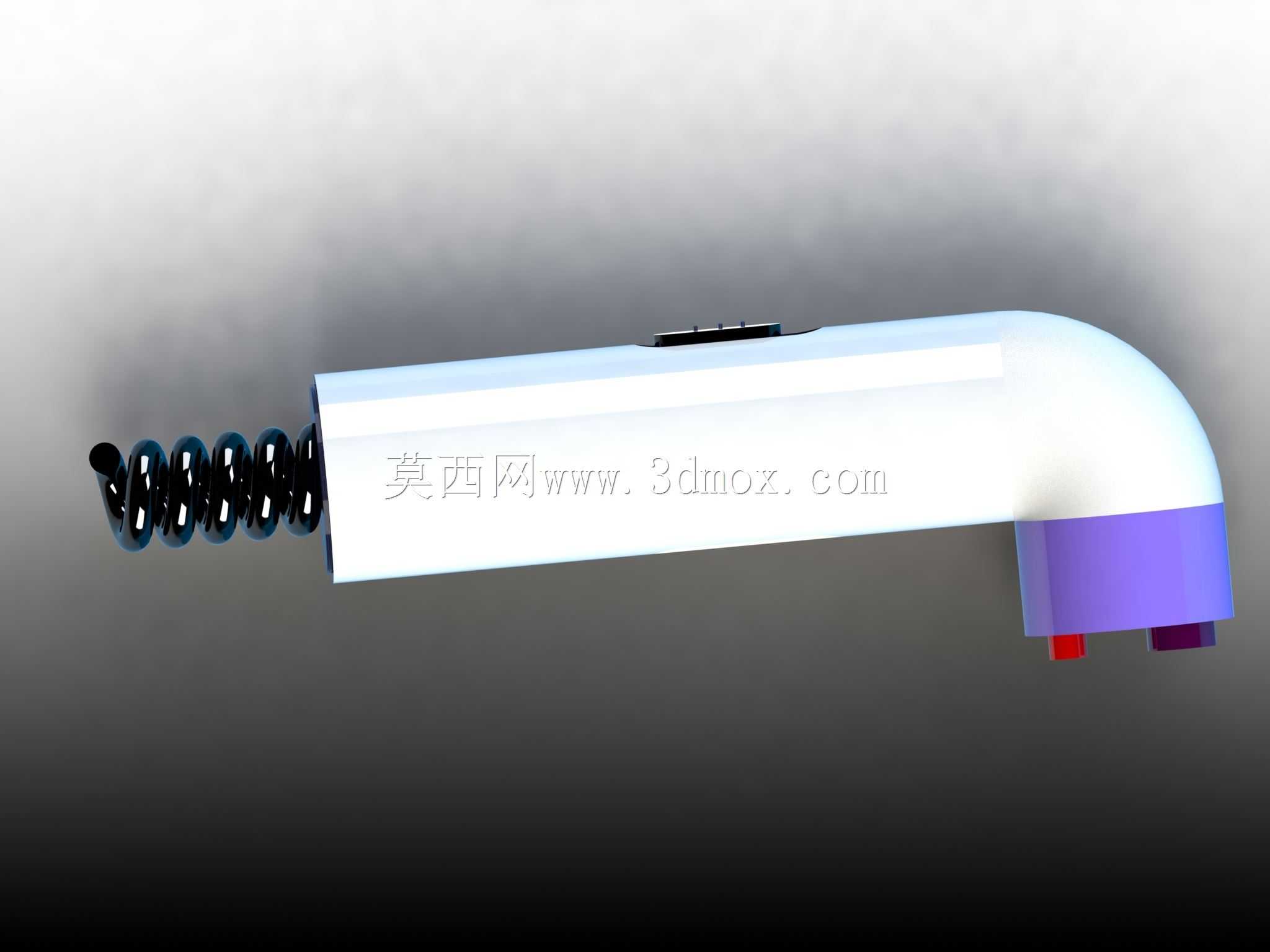

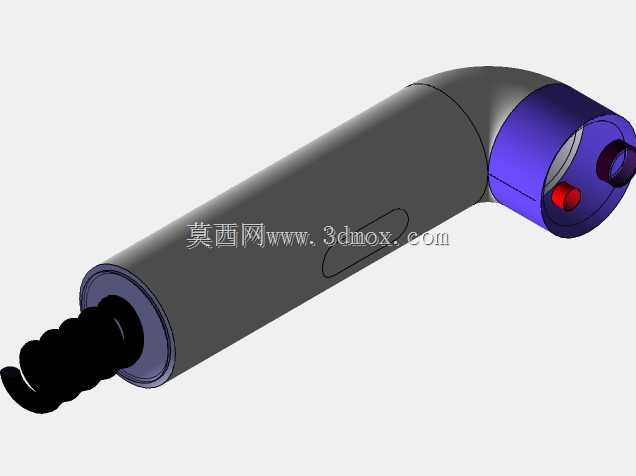

　　探头尾部设计了螺旋式伸缩引线结构，这种结构的优势在于日常收纳时引线可以自然收缩，不会出现引线缠绕、拖拽剐蹭的问题，作业时可以根据操作人员与被测点位的距离自然拉伸引线长度，不需要额外配置延长线，也避免了引线过长垂落剐蹭工件或现场工装的问题。检测端的外壳做了台阶式限位结构，检测时探头端面贴合被测工件表面时，台阶结构可以控制检测端与被测边缘的相对距离，保证检测精度的一致性，不会因为操作人员按压力度的差异导致检测距离变化，影响检测结果的准确性。探头内部的传感元件采用居中布置的方式，检测端的紫色端盖部分做了耐磨材质设计，日常频繁接触金属工件表面也不会出现过度磨损，保证长期使用后检测端面的平面度，维持检测基准的稳定性。

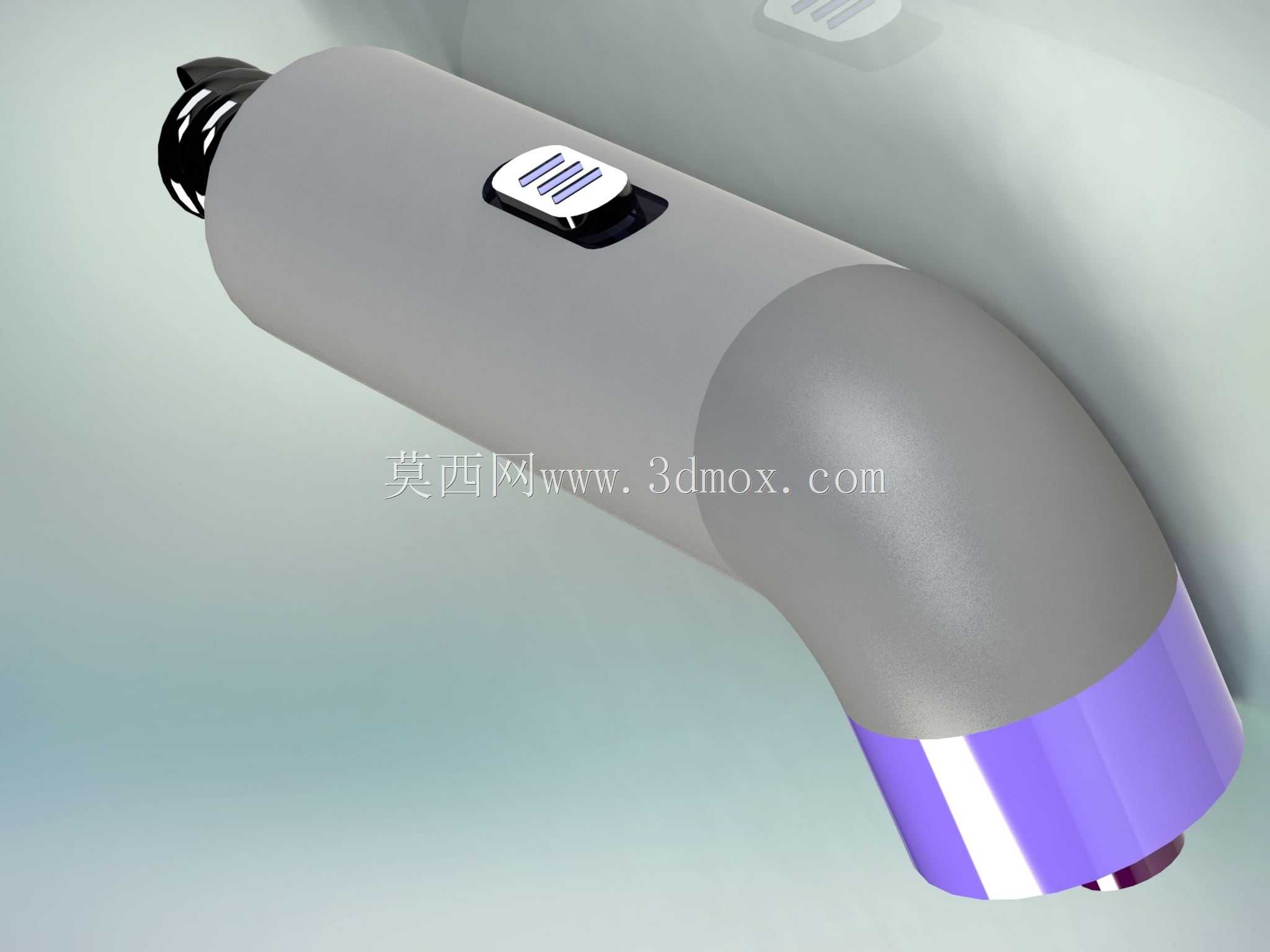

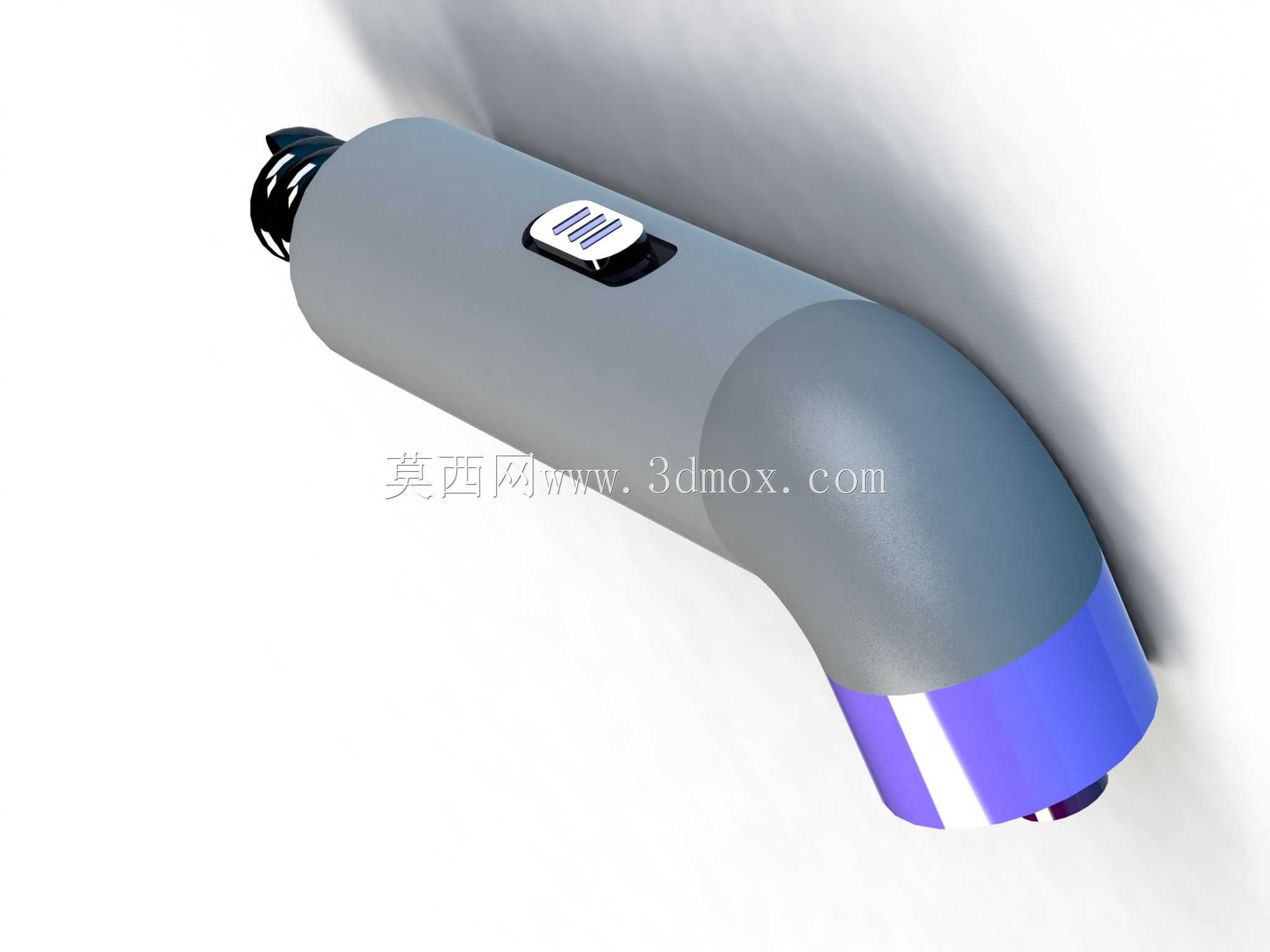

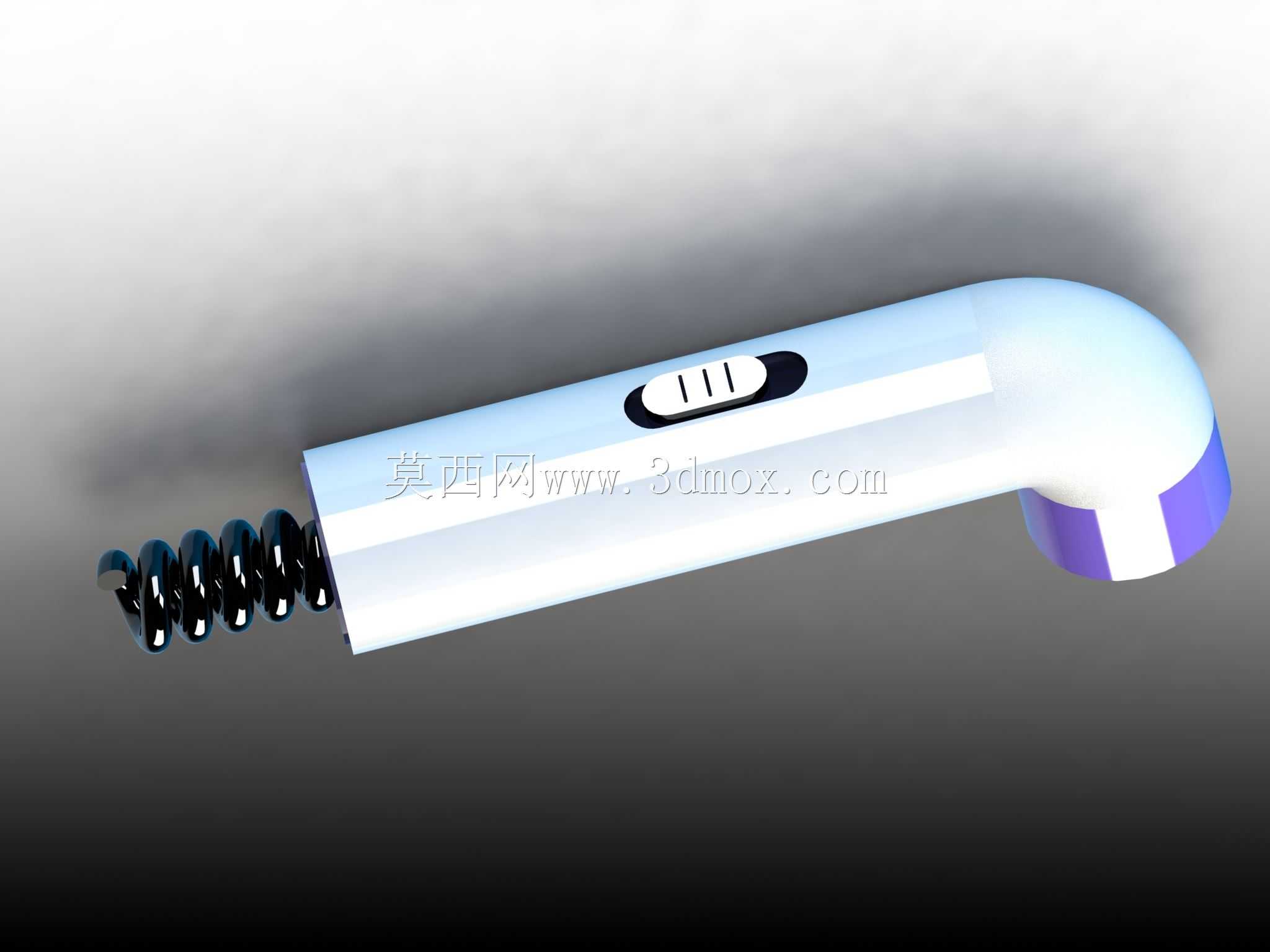

　　握持段的侧面设置了操作按键，位置刚好对应操作人员持握时的拇指位置，不需要调整持握手势即可完成检测触发、模式切换的操作，按键采用微凸的触感设计，操作人员戴劳保手套操作时也能准确触按，不会出现误触或者按不到位的问题。从安装边界与尺寸适配来看，探头整体外径控制在适合单手握持的范围，检测端的直径小于握持段，方便伸入狭窄的装配间隙内完成边缘位置检测，比如设备内部的零件装配边缘、钣金拼接的错位边缘、PCB板的元件边缘检测场景，都可以通过较细的检测端伸入间隙完成检测，不需要拆解周边的遮挡零件。

　　探头的弯折角度经过反复验证，既可以保证操作人员持握时手部不会遮挡检测视线，也能让检测端自然贴合垂直、水平、倾斜等不同朝向的被测表面，不需要操作人员刻意调整手腕角度去适配被测面的朝向。引线端的接口做了防拉脱结构，拉伸引线或者作业过程中拉扯到引线时，外力不会直接作用在内部接线焊点上，避免长期使用后出现接线松脱的故障，提升设备的耐用性。在实际应用中，这类探头主要用于替代传统的塞尺、肉眼观察的边缘检测方式，检测正负边缘的位置偏差时，不需要反复比对塞尺厚度，探头接触到被测边缘后即可快速反馈检测结果，大幅提升现场检测的效率，尤其是在批量工件的抽检场景中，单点位检测时间可以控制在一秒以内，相比传统检测方式效率提升数倍。结构设计上充分考虑了工业现场的使用环境，外壳采用抗冲击的工程塑料材质，日常使用中意外掉落、磕碰工装表面也不会出现外壳开裂的问题，检测端的敏感元件做了内嵌式设计，不会因为磕碰直接损伤传感元件，降低日常使用的维护成本。握持段的表面做了细微的防滑纹理处理，操作人员手上沾有少量切削液、油污的情况下，也能稳定握持探头，不会出现打滑脱手的问题。整体结构没有多余的凸起棱角，在狭窄空间内移动探头时，不会剐蹭周边的零件或者线缆，适配复杂装配环境下的检测作业需求。
