脚踏式免接触PVC管路洗消给液装置

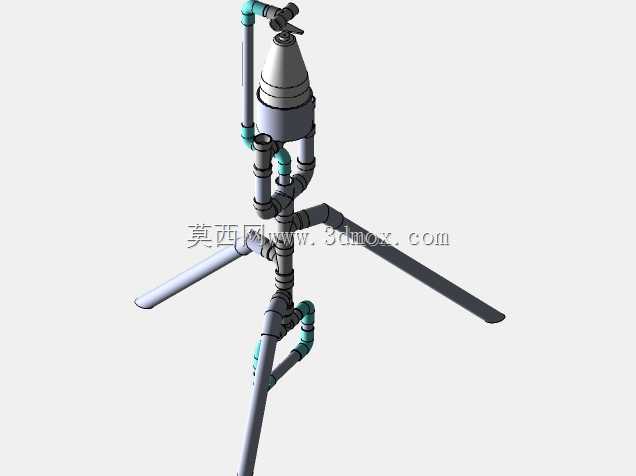

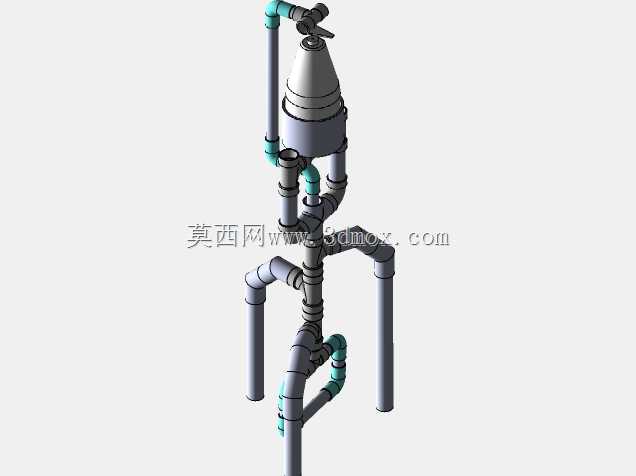

　　在公共卫生防控场景中，手部接触交叉污染始终是高频风险点，尤其是商超入口、社区卡口、临时检测点这类人员流动大、值守人员配置有限的区域，传统按压式给皂器需要使用者手部接触出液按键，很容易成为病菌传播的媒介，而纯感应式电子给液装置又存在供电依赖、户外环境耐候性差、故障后维修成本高的问题，这款脚踏驱动的免接触给液装置，正是针对这类临时、半固定公共防疫场景开发的低成本解决方案。整套装置全部采用标准PVC给排水管路组件拼接而成，没有定制化的注塑或者机加零件，加工门槛极低，普通施工人员仅需PVC粘接胶水、管剪这类常规工具就能完成组装，甚至可以在物资紧缺的应急场景下就地取材快速搭建，非常适合应急防疫场景的快速部署需求。从结构逻辑来看，装置采用三角支撑的落地式布局，三根斜向布置的PVC支腿从中心立柱下部向外延伸展开，支腿末端做平切处理保证与地面的接触面积，不需要额外打膨胀螺丝固定，仅靠自身结构重量就能保持站立稳定性，在平整的水泥地、地砖、环氧地坪上都能直接放置，安装边界没有特殊要求，单台装置的占地直径控制在800mm以内，不会占用过多通道空间，哪怕是狭窄的单元楼入口、临时通道侧边都能摆放。

　　出液控制逻辑完全依靠机械结构实现，脚踏踏板布置在其中一根支腿的延伸段上，使用者脚部踩下踏板时，通过管路内部的连杆或者挤压式阀芯结构，将上部储液腔内部的消毒液通过垂直管路压送到顶部的出液嘴位置，松开踏板后阀芯自动复位，储液腔重新形成负压完成补液，整个过程使用者的手部完全不需要接触装置任何部位，从根源上避免了接触传播的风险。顶部的储液腔采用锥形收口设计，既可以增大储液容积，又能在加液时引导液体顺利流入腔体，不会出现洒漏，顶部的旋盖可以直接拧开补充消毒液，不需要额外的加注工具，日常维护难度极低。

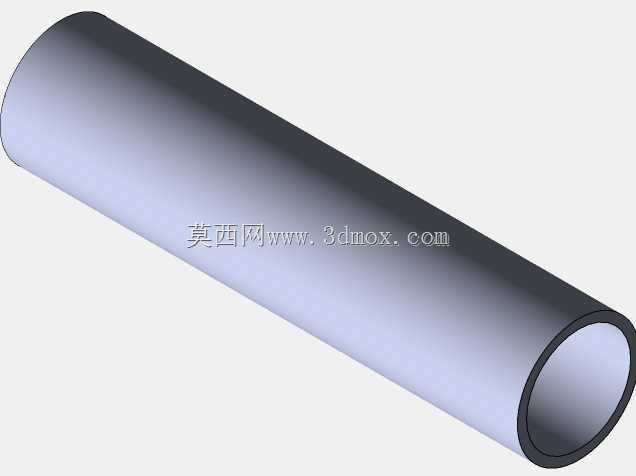

　　管路连接全部采用标准PVC胶粘接口，密封性能可靠，不会出现滴漏问题，所有管路转角位置都采用标准90度弯头或者三通接头连接，没有复杂的曲面管路，建模时完全可以通过标准PVC管件的参数化模型直接装配，不需要额外绘制复杂的自定义零件，对于结构设计从业者来说，这套方案的参考价值在于提供了一种全标准件搭建功能装置的思路——不需要开模、不需要定制加工，仅通过现有通用五金配件的组合，就能实现特定的功能需求，大幅缩短应急类设备的开发与落地周期。在实际使用场景中，这类装置可以适配凝胶型免洗消毒洗手液、稀释后的消毒水等多种液体，出液量可以通过调整脚踏的行程或者阀芯的压缩量来控制，避免出液过多造成浪费或者出液不足达不到消毒效果。装置的整体高度设置在1100mm左右，符合成年人站立使用的舒适高度，不需要弯腰抬手，出液嘴的位置刚好对准成年人站立时手部自然放置的高度，使用体验流畅。不同于电子感应装置需要定期更换电池、排查电路故障，这套纯机械结构的装置故障率极低，哪怕出现管路堵塞、阀芯磨损的问题，也只需要更换对应的标准PVC管件就能修复，维护成本几乎可以忽略不计，非常适合长时间无人值守的公共区域使用。

　　在建模过程中需要重点关注的几个装配边界：一是支腿与中心立柱的连接角度，要保证三根支腿的受力均匀，避免单侧受力出现侧翻；二是脚踏传动结构的行程匹配，要保证踏板踩下到最大行程时阀芯刚好完全打开，松开后能完全复位，不会出现漏液或者不出液的问题；三是储液腔的密封性能，所有粘接位置要预留足够的粘接长度，避免加注液体后出现渗漏。另外，管路的排布要尽量简洁，减少不必要的弯头，降低液体在管路内部的流动阻力，保证出液顺畅，出液嘴的角度要略微向下倾斜，避免停泵后管路残留的液体顺着外壁滴落污染地面。
