气道支撑固定卡扣结构三维设计

该结构为气道配套的夹持固定部件，主要应用于呼吸类设备的管路布设场景，在临床呼吸支持设备、家用呼吸辅助装置的管路系统中承担气道管路的定位、夹持与支撑作用，避免管路移位、弯折导致的气路堵塞问题。从实际使用场景出发，这类卡扣需要兼顾夹持稳定性与拆装便捷性，日常维护中可快速完成管路的装拆操作，无需额外工具即可实现固定与释放，适配设备日常清洁、管路更换的运维需求。

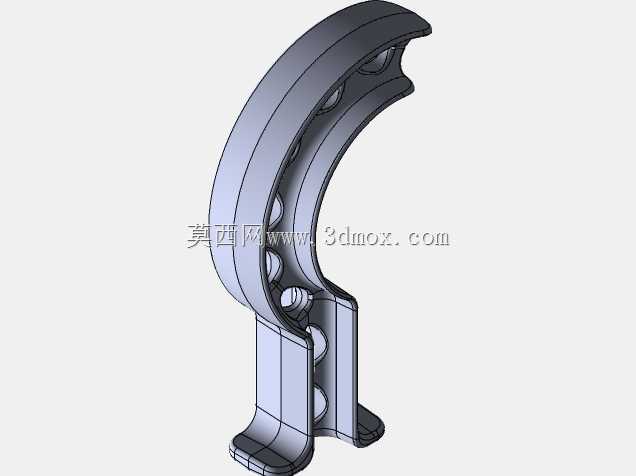

设计过程中优先考虑夹持弧面的匹配度，上部弧形夹持段的内曲面弧度完全适配对应规格气道管的外壁曲率，接触区域做了等距让位槽设计，既可以减少与管壁的接触面积避免长期夹持造成的管壁压痕变形，也能在管路存在微小尺寸公差时提供足够的形变补偿空间，保证不同批次管路都能获得稳定的夹持力。弧形段内侧的环形凹槽结构，可与管路外壁的凸筋形成限位配合，防止管路受轴向拉扯时从卡扣中滑脱，提升固定可靠性。下部的支撑支脚采用双侧立筋加强结构，支脚底部的安装平面做了微凸定位点设计，安装时可快速对准设备壳体上的预设安装位，通过粘接或者螺丝锁附即可完成固定，支脚与弧形夹持段的过渡区域做了大圆角过渡，避免应力集中导致的结构断裂，同时也能减少注塑生产时的缩痕问题。

从安装边界来看，该部件整体占用空间紧凑，弧形夹持段的开合角度经过反复校核，既保证足够的张开量方便管路卡入，又不会因为开度过大导致夹持力不足，支脚的安装孔位间距适配主流呼吸设备的内部安装空间，不会与周边的气路接头、电路线束产生干涉。壁厚设计遵循均匀化原则，整体壁厚保持在2mm左右，加强筋厚度控制在壁厚的0.6倍，既满足结构强度要求，也适配注塑成型的工艺要求，避免生产过程中出现翘曲、缺胶等缺陷。

结构设计上充分考虑了使用中的受力情况，当管路受外力产生偏移时，弧形段的受力会通过过渡区域均匀传递到下部支脚，双侧立筋可以有效分散弯矩，避免夹持段根部出现断裂。卡扣的整体外形做了圆弧化处理，没有尖锐棱角，避免装配和使用过程中划伤操作人员或者损坏周边管路线束。材料选型上适配常用的工程塑料材质，具备足够的韧性和抗老化性能，可长期在设备内部的温湿度环境下保持结构性能稳定，不会出现脆化、夹持力衰减等问题。在实际装配验证中，该结构可实现单手操作完成管路的卡装与拆卸，夹持后的管路可承受常规运维中的拉扯力而不脱落，同时不会过度挤压管壁造成气路通径减小，保证气路输送的通畅性。
