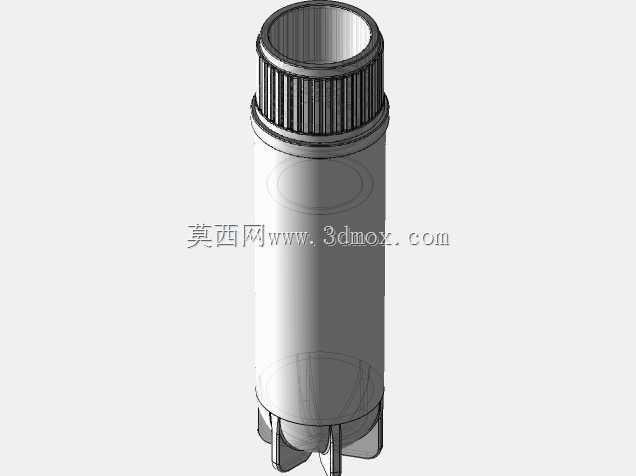

实验室用1.8ml螺口冷冻存样管结构

　　在生物实验室、医药研发机构的样本存储环节，这类1.8ml规格的冷冻存样管是日常样本流转、低温冻存的核心耗材，日常使用场景覆盖-80℃超低温冰箱长期存储、液氮罐气相冻存、样本批量转运等多个环节，设计上需要同时兼顾密封可靠性、操作便捷性与低温环境下的结构稳定性。从结构设计逻辑来看，管盖部分采用了外沿竖纹防滑结构，这个细节是针对实验员佩戴丁腈手套操作的场景优化的，竖纹的齿距、齿深都经过实际操作验证，既不会因为纹路过浅导致戴手套拧盖打滑，也不会因为纹路过锐在批量操作时磨破手套，管盖内部设计有密封胶圈的安装位，胶圈与管口的过盈量控制在合理区间，既保证拧紧后管内外完全隔绝，避免样本挥发、外界污染侵入，也不会因为过盈量过大导致拧盖需要的力矩过大，增加批量操作的劳动强度。

　　管身部分采用直筒型主体设计，管身外壁做了哑光磨砂处理，一方面可以避免光滑管壁在低温环境下沾附水汽后打滑，另一方面也方便用记号笔直接在管壁标注样本信息，不需要额外粘贴标签，避免低温环境下标签胶失效脱落的问题。管身靠近底部的位置设计有立式支撑脚结构，这个结构让冷冻管可以直接直立放置在实验台面上，不需要额外搭配管架就能短暂放置，适配实验过程中临时加样、样本暂存的操作需求，同时支撑脚的凸起结构也能在批量装入冻存盒时起到导向定位作用，让管子可以顺畅插入冻存盒的对应孔位，不会因为管底圆弧结构卡滞在孔位边缘。

　　管口部分做了加厚卷边处理，这个结构是为了提升管身与管盖配合处的结构强度，在反复冻融的过程中，管口不会因为低温脆化、拧盖力矩作用出现开裂，卷边的圆弧过渡也能在样本加注时减少液体挂壁，避免样本残留在管口螺纹处导致密封失效。从尺寸边界来看，这类冷冻管的外径控制在标准冻存盒孔位的适配范围内，整体高度适配常规9×9、10×10规格冻存盒的层高，不会出现装盒后盒盖无法闭合的问题，管身的容量刻度线设计在管壁一侧，刻度标识的凸起高度控制在0.1mm以内，不会因为刻度凸起导致管子插入冻存盒时卡滞。在实际建模过程中，需要重点关注几个配合面的公差控制：管盖与管口的螺纹配合公差，要保证在低温环境下材料出现轻微冷缩时，螺纹依然可以顺畅旋合，不会出现冷缩后螺纹咬死无法开盖的问题；密封胶圈的安装槽尺寸，要保证胶圈装入后不会出现移位，在拧盖过程中胶圈可以均匀受压，形成完整的密封环；管底支撑脚的平面度，要保证管子直立放置时不会出现倾斜歪倒，支撑脚的圆角过渡要足够顺滑，避免应力集中在低温环境下出现开裂。

　　这类耗材的设计看似简单，但每一处结构细节都对应着实际实验操作中的痛点，比如管盖顶部的平面设计，可以方便实验员在管盖顶部粘贴条码标签，适配实验室自动化样本管理系统的扫码需求，管身的锥度控制在极小的范围内，既保证注塑脱模的顺畅性，也不会因为锥度过大导致管子在冻存盒孔位中晃动，影响批量存储的稳定性。在材料适配性上，结构设计也考虑了PP材料的成型特性，所有壁厚都保持均匀过渡，避免出现壁厚差过大导致注塑成型时出现缩痕、气泡，影响管子的结构强度与透明度，方便实验员观察管内样本的状态与液位。
