塑料材质血液过滤装置结构设计

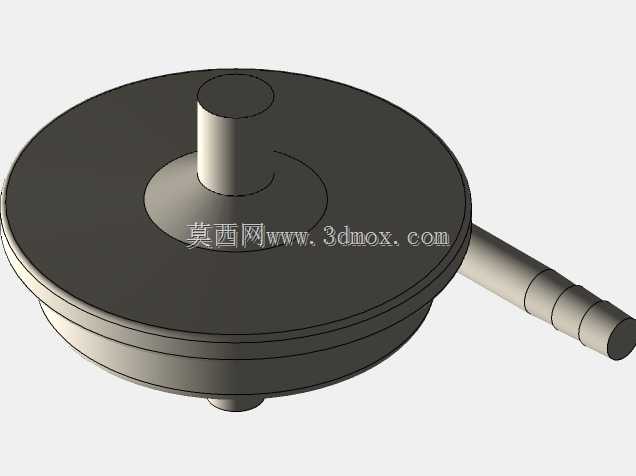

　　这款塑料血液过滤器的结构设计，核心围绕临床体外循环管路中的血液净化需求展开，在体外循环、血液透析、自体血回输等场景中，承担拦截血液中微小血栓、凝集颗粒、组织碎屑杂质的作用，避免这些异物进入人体循环造成栓塞风险，是体外循环通路中不可或缺的功能部件。从结构布局来看，整体采用扁平圆盘式腔体设计，这种构型首先是为了在有限的管路安装空间内，最大化过滤膜的有效铺展面积，相较于柱形直通过滤器，圆盘结构的膜面利用率更高，血液流经膜面时的流速分布更均匀，能有效降低局部流速过高造成的血细胞剪切损伤，减少溶血风险。

　　顶部设置的轴向圆柱凸台，并非冗余结构，一方面是作为注塑成型时的进胶点位预留，保证壳体注塑时熔料填充均匀，避免圆盘边缘出现缺胶、熔接痕缺陷，另一方面在临床排气操作时，该凸台形成的腔体高位可以聚集管路中混入的微小气泡，配合临床操作手法完成排气，避免气泡进入下游管路。侧面延伸的阶梯状宝塔接头，是按照临床通用体外循环管路的管径标准设计的阶梯结构，不同直径的台阶可以适配6mm到12mm区间的多种常规医用PVC管路，接头表面的阶梯环棱可以增大与管路内壁的摩擦力，配合临床常用的管路扎带固定后，能承受常规输液压力下的拉脱力，避免管路脱落造成漏血风险；接头的流道采用渐变过渡设计，从腔体内部到接头出口的通径平滑收缩，没有直角突变结构，减少血液流经时的湍流区域，降低凝血触发概率。

　　上下壳体的合模位置设置在圆盘侧壁的中部分型面，采用超声波焊接的密封结构，分型面处设计有三角形截面的焊接导筋，焊接时导筋熔融填充合模缝隙，保证整个过滤腔体在0.3MPa的静压下无渗漏，满足临床使用的压力耐受要求；壳体底部设置的小型圆柱凸点，是作为放置支撑结构，在临床操作摆放时可以让过滤器平稳放置在治疗台面上，避免滚动造成管路弯折。设计过程中，所有与血液接触的内壁面都做了圆角过渡处理，没有尖锐棱角与死角，避免血液在死角处滞留形成凝血；过滤膜的压装位置设置在腔体内部的环形凸台上，上下壳体合模时将过滤膜边缘压紧在凸台面上，保证所有进入腔体的血液都必须经过滤膜才能从出口流出，不存在旁通漏液的路径。从安装边界来看，整体圆盘直径控制在60mm左右，整体厚度不超过20mm，侧面接头伸出长度约35mm，顶部凸台高度约12mm，整体结构紧凑，不会在临床管路排布时占用过多空间，也不会因为自重过大造成管路弯折；整体采用医用级透明塑料作为壳体原料，透明材质可以让医护人员直观观察到内部血液流动状态、过滤膜上的杂质附着情况，及时判断是否需要更换过滤器，避免滤器堵塞造成管路压力异常升高。

　　在流道设计上，入口的轴向流道正对过滤膜中心区域，血液进入腔体后沿膜面径向均匀扩散，透过滤膜后从侧面的出口接头流出，这种流道走向可以让整个过滤膜面都参与过滤，避免局部膜面过早堵塞，延长过滤器的有效使用时长；壳体壁厚设计均匀，整体壁厚控制在2mm左右，既保证注塑成型时的冷却均匀性，避免出现缩痕、变形等缺陷，也能保证壳体有足够的机械强度，在临床操作中受到轻微挤压、碰撞时不会出现开裂漏液的情况。
