实验室精准取液滴管结构设计

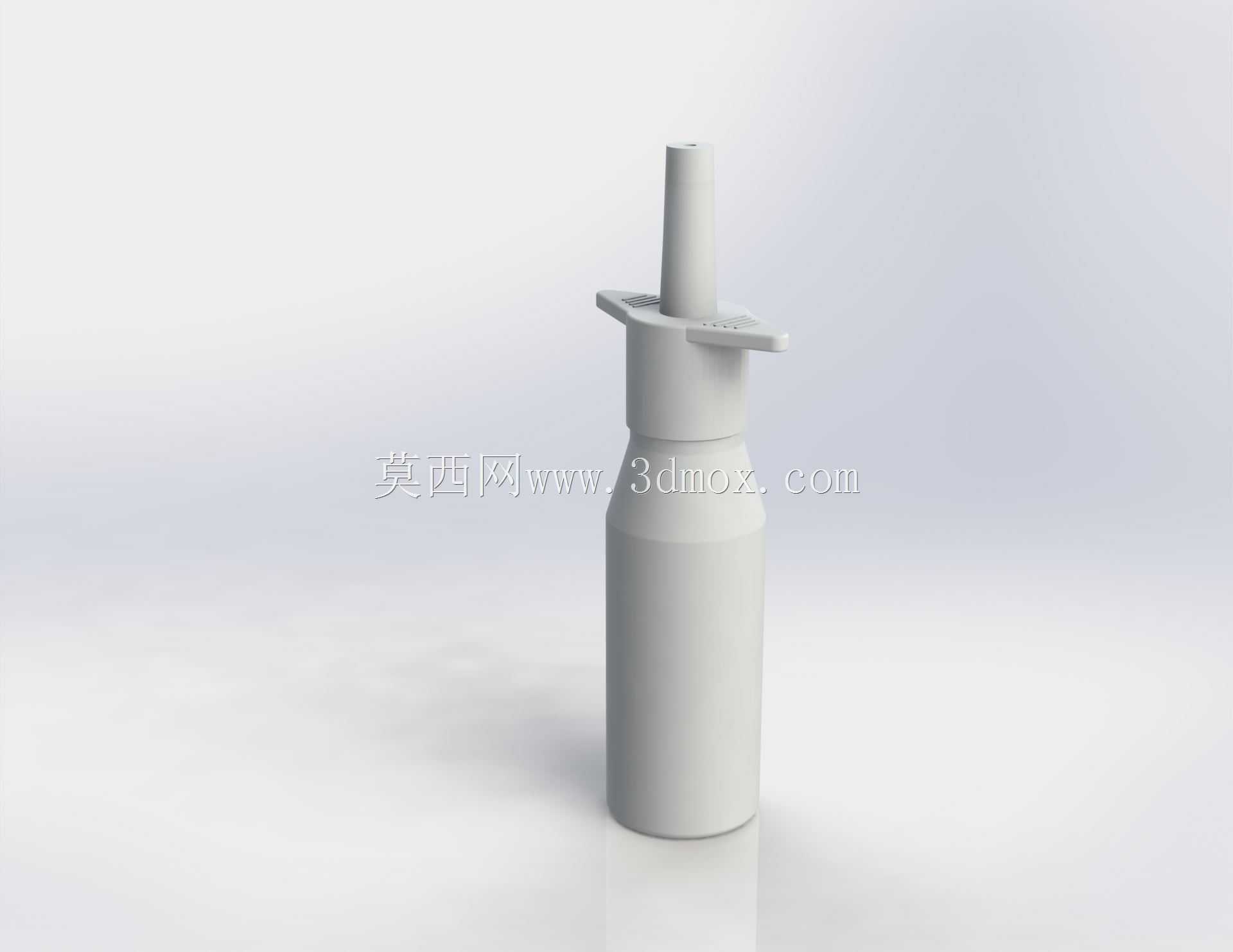

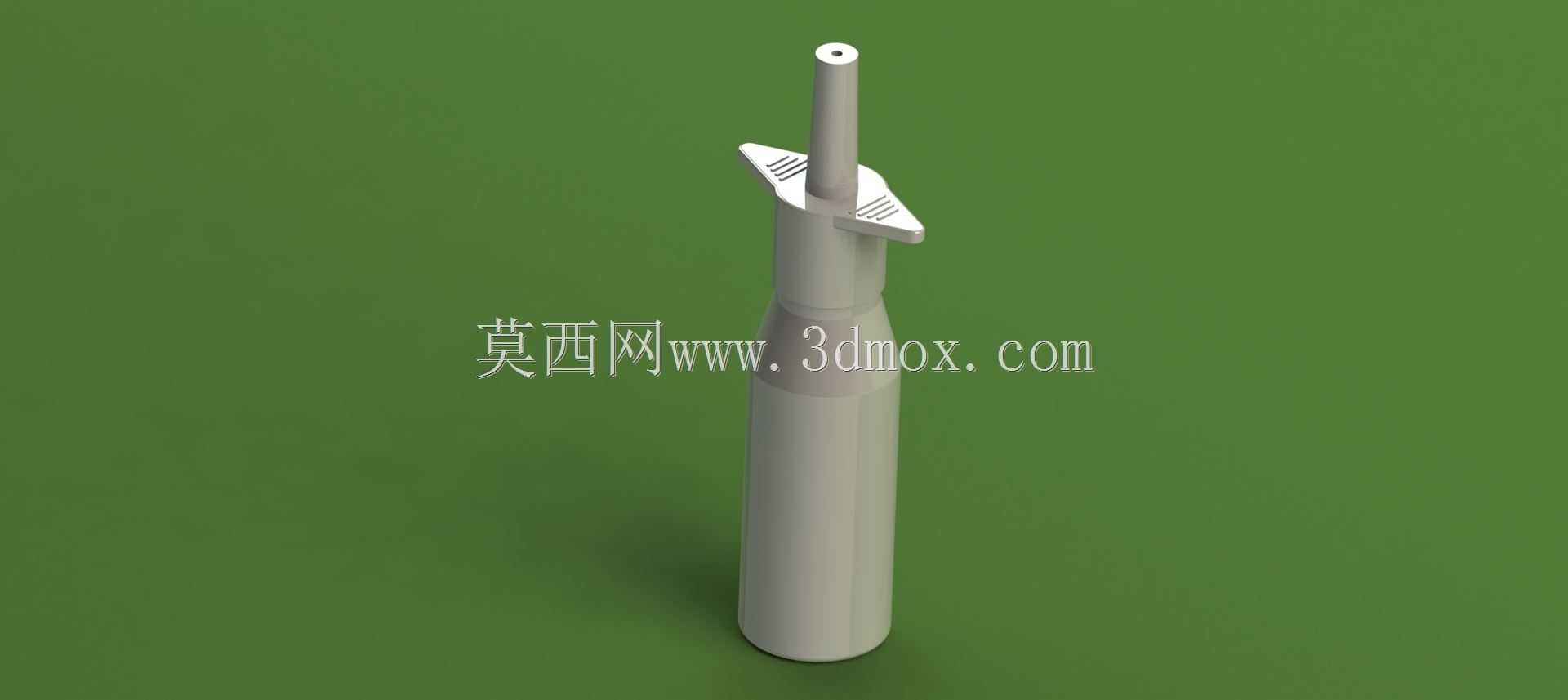

　　这款滴管结构主要面向实验室微量液体移取、化工试剂定量滴加、日化生产小样调配等场景设计，日常实验操作中，操作人员常需要完成微升级别液体的精准转移，普通胶头滴管存在按压力度难控制、取液量偏差大、长时间握持易打滑的问题，这款结构在设计阶段就针对这些实际痛点做了针对性优化。从功能特性来看，整体结构分为三个核心区段，顶部的细长管段为出液端，管口做了微小收边处理，能够在滴液时让液滴以稳定形态脱离管口，避免液体沿管壁流挂造成取液量偏差；中部的翼状限位结构是整个设计的核心功能件，两个对称伸出的翼片一方面作为手指施力的支撑位，操作人员用拇指和食指捏住翼片位置即可稳定持握，无需像传统胶头滴管那样捏持胶头部位，减少手部抖动对取液精度的影响，另一方面翼片可以作为插入容器深度的限位结构，当滴管伸入试剂瓶取液时，翼片抵在瓶口位置即可控制管端伸入深度，避免管端触碰瓶底造成污染或者插入过深导致管外壁沾附过多试剂。

　　下部的储液管段做了渐变直径设计，靠近中部翼片的位置直径逐步收窄，既可以平衡储液容量与整体持握的重心，让整个滴管持握时重心落在手指捏持的翼片位置，长时间操作也不易产生手部疲劳，同时渐变的内壁结构可以让液体在管内流动时更顺畅，减少液体残留在内壁的挂壁量，提升取液的计量准确度。设计思路上完全围绕实际操作的人机工程与功能需求展开，没有做多余的装饰性结构，所有外形特征都服务于功能实现：顶部出液管的长度经过适配，能够满足常规1.5ml离心管、5ml试剂瓶的取液深度需求，不需要额外搭配加长吸头即可完成常规容器的取液操作；中部翼片的伸出长度控制在单侧8mm范围，既保证足够的手指支撑面积，又不会因为伸出过长导致滴管整体占用空间过大，方便放入实验器材收纳盒中存放，翼片的边缘做了圆弧过渡处理，避免长时间捏持时硌手，也不会刮擦到实验台面上的其他器材。

　　下部储液段的最大直径控制在12mm，和常规实验室用的一次性滴管直径保持一致，操作人员不需要改变持握习惯即可快速上手，储液段的底部做了平切处理，滴管临时放置在实验台面上时可以直立放置，不会因为底部圆弧导致滚落，避免管内残留液体流出污染台面。安装边界方面，这款滴管结构可以直接适配常规的胶头吸囊，储液段顶部的连接位直径和通用胶头的安装内径匹配，不需要额外定制配件即可组装使用，出液端的外径尺寸和常规移液器吸头的适配口径一致，特殊场景下也可以加装一次性吸头使用，避免交叉污染。

　　实际使用过程中，捏持翼片位置控制胶头的按压行程，相比捏持胶头本身，施力的控制精度更高，能够稳定实现逐滴加液的操作，在滴定实验、试剂配比、细胞培养换液等场景下，都能稳定满足操作需求，结构上没有细小的易损部件，整体一体成型的结构设计也方便清洗消毒，可重复使用的场景下耐用性更强。针对不同粘度的液体取用，管内壁的光滑度设计可以减少液体粘附，对于低粘度的水溶液类试剂，滴液量偏差可以控制在极小范围，对于粘度稍高的试剂类液体，渐变的管腔结构也能让液体顺利流出，不会出现管腔堵塞、液体残留过多的问题。翼片的位置设置在整体结构从上至下三分之一处，持握时出液端朝下的状态下，管内液体不会倒流到胶头位置，减少胶头被试剂腐蚀的概率，延长配件的使用寿命。整体结构没有复杂的装配关系，各个区段的过渡位置都做了圆角处理，没有清洁死角，使用后冲洗即可完成清洁，不会在结构缝隙残留试剂造成交叉污染。
