便携式静脉查找检测设备结构设计

　　在临床护理场景中，静脉穿刺是日常诊疗里频次极高的操作，针对血管条件较差的老年患者、婴幼儿、长期输液导致血管壁硬化的群体，传统依靠肉眼观察与手触定位的穿刺方式，往往需要多次尝试才能成功，既增加患者的痛苦，也提升护理人员的操作压力，静脉查找设备正是为解决这一痛点开发的辅助诊疗工具。这款静脉查找模块采用分体式组合结构设计，分为主机处理单元与探测采集单元两个部分，两个单元通过侧边的铰接结构实现开合，闭合状态下整体为规整的长方体形态，可直接放入医护人员的工作服口袋或便携诊疗包中，不会占用过多收纳空间，适配门诊、急诊、社区义诊、家庭护理等多场景下的移动使用需求。

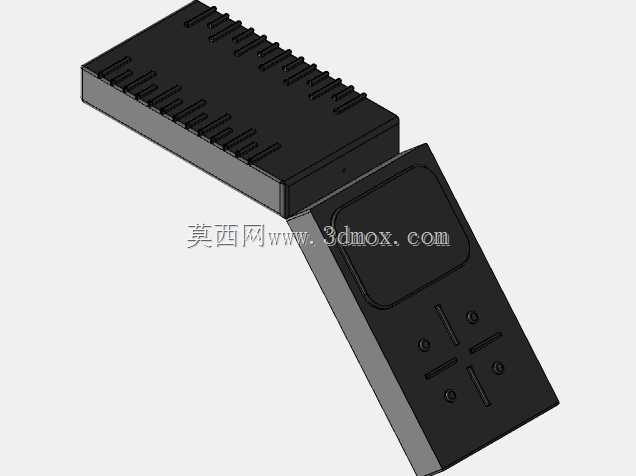

　　从结构设计层面来看，探测采集单元的正面设置有十字形排布的操作按键与状态指示点位，按键采用下沉式一体化设计，与外壳表面保持齐平，既避免日常携带过程中按键被误触，也能减少表面缝隙，降低日常消毒擦拭时液体渗入设备内部的风险，按键的触发行程控制在1.2mm左右，按压反馈清晰，医护人员佩戴医用检查手套操作时也能准确触发对应功能，不会出现操作失灵的情况。探测面的边缘做了R3的圆角过渡处理，实际使用时探测面需要贴近患者皮肤表面，圆角设计可以避免棱角剐蹭皮肤，提升接触时的舒适度，同时探测单元的外壳壁厚均匀控制在1.8mm，采用ABS+PC混合材质注塑成型，既保证外壳具备足够的抗摔强度，日常从1.2米高度意外跌落至硬质地面也不会出现壳体开裂的情况，也能控制整体重量，长时间手持操作不会产生明显的负重感。

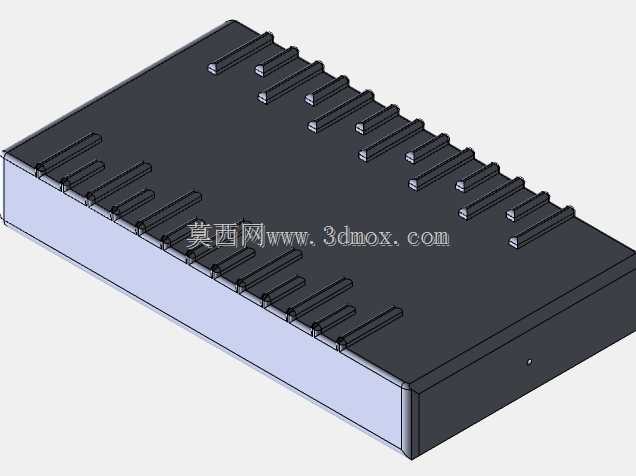

　　主机处理单元的上表面设计有密集的平行散热筋条，筋条高度1mm，间距2mm，在不增加整体壳体厚度的前提下，既提升了外壳的结构刚性，避免大平面壳体出现缩水变形的注塑缺陷，也能增大壳体与空气的接触面积，设备内置的图像处理主板、红外发射模块长时间工作产生的热量，可以通过这些散热筋条快速散发到外界环境中，避免设备内部积热导致元器件工作稳定性下降，甚至出现图像识别延迟的问题。两个单元的铰接部位采用隐藏式转轴设计，转轴的阻尼力矩经过反复调校，开合角度可以在0到150度之间任意位置悬停，实际使用时医护人员可以根据自己的操作习惯、现场的光线条件调整主机单元的倾斜角度，无需额外配备支撑支架就能清晰查看主机反馈的静脉成像结果。设备的整体外形尺寸控制在120mm60mm25mm的范围内，闭合状态下的边缘全部做了倒角处理，没有突出的尖锐结构，收纳时不会刮蹭包内的其他诊疗物品。从安装边界来看，设备内部的元器件排布采用分层堆叠设计，最下层为供电电池组，中间层为红外探测与信号处理电路板，最上层为成像显示组件，各层之间通过定位柱与卡扣实现无螺丝固定，既减少装配工序，也方便后期的维护拆解，壳体的合模面设置有连续的密封胶条安装槽，装配后可以达到IP54的防护等级，能够抵御日常消毒用的酒精喷洒、少量的液体泼溅，适配医疗场景下高频次消毒的使用要求。

　　在实际使用过程中，探测单元贴近皮肤表面时，内置的近红外光源会发射特定波长的光线，皮下的静脉血管与周围组织对该波长光线的吸收度存在明显差异，信号采集模块捕捉到反射光线的差异后，通过主机单元的算法处理，就能将皮下静脉的分布走向、血管粗细、深度位置清晰呈现出来，辅助医护人员快速定位合适的穿刺位置，大幅提升一次穿刺的成功率。结构设计过程中，针对手持操作的受力特点，将设备的重心设置在靠近探测单元的一侧，手持时手腕不需要额外施加调整力矩，长时间握持操作也不容易产生疲劳感，外壳表面做了细晒纹的表面处理，即使手上沾有少量消毒酒精或汗液，也能保持足够的摩擦力，不会出现设备滑落的情况。
