医疗场景用插管防护收纳罩结构设计

在临床诊疗的管路布设场景中，外露的医用插管往往存在易剐蹭、易积尘、管路弯折影响介质输送的问题，这款插管防护收纳罩正是针对这类实际痛点开发的结构件。从实际使用场景来看，该构件可适配病房设备带旁、呼吸治疗设备侧方、医用吊塔管路输出端等位置，对穿过的各类医用插管起到导向、防护、规整收纳的作用，避免管路长期外露被过往人员、移动设备剐蹭拉扯，同时减少管路表面落灰污染的概率，也能让诊疗区域的管路排布更规整，降低医护人员整理管路的工作负担。

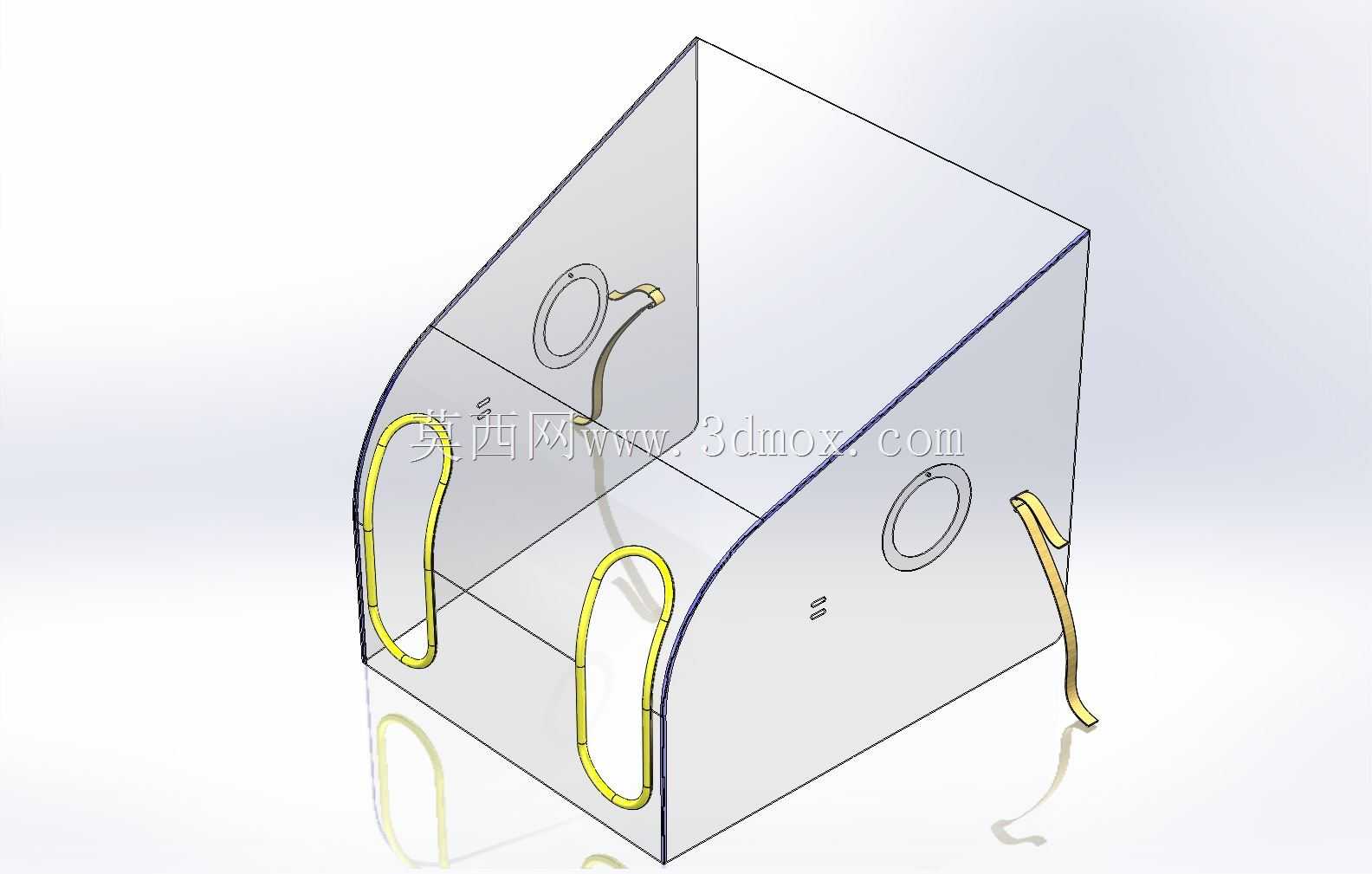

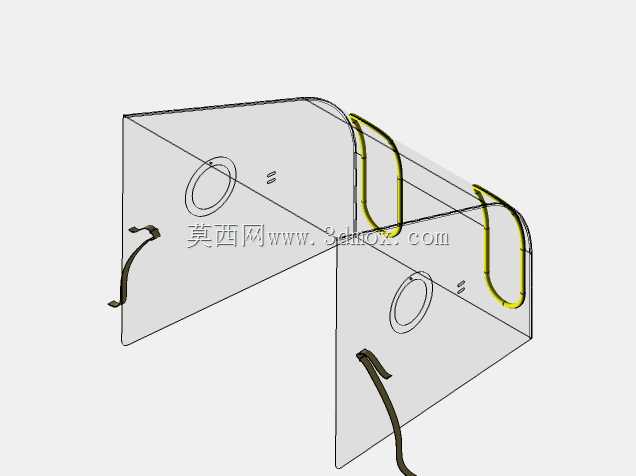

从功能特性上看，该罩体采用半开放的盒式结构，一侧设置弧形敞边，方便医护人员快速梳理、置入管路，无需完全拆卸罩体即可完成管路的调整操作；罩体侧壁预留的多个圆形过孔，可根据实际管路数量、走向选择对应孔位穿管，不同孔位的高度差设计能避免多根管路交叉堆叠，减少管路之间的挤压变形；罩体边缘做了圆弧过渡处理，没有尖锐棱角，既避免安装使用过程中划伤医护人员或刮破管路外壁，也能减少清洁消毒时的卫生死角，适配医疗场景高频次擦拭消毒的使用要求。罩体上延伸出的弹性卡爪结构，可直接卡接在设备侧方的安装卡槽或设备带的型材边缘上，不需要额外打孔安装，也能根据使用需求快速调整安装位置，适配不同科室的管路布设需求。

设计思路上，这款构件优先考虑了医疗场景的易清洁、易安装、低维护需求，整体采用薄壁钣金弯折成型的工艺路线，在保证结构刚度的前提下尽可能降低自身重量，避免安装后对挂载的设备或型材造成额外负载；侧壁的过孔边缘做了翻边处理，穿管时不会因为孔口的锐边割伤管路外壁，翻边结构也能提升孔位周边的结构强度，长期穿管不会出现孔口变形的问题。半开放的腔体内部预留了足够的空间，可容纳3-5根不同直径的医用插管，管路在腔体内可自然弯曲排布，不会出现小半径弯折导致管路堵死的情况；敞边处的弧形轮廓贴合人手操作的弧度，医护人员戴医用手套操作时也能顺利将管路置入或取出，不会出现卡手、操作不便的问题。

从安装边界与尺寸适配来看，该罩体的整体深度控制在150mm以内，安装后不会过多突出墙面或设备表面，避免占用过多诊疗空间，适配病房、ICU等空间相对紧凑的使用场景；罩体的安装卡爪具备一定的弹性调节量，可适配1-3mm厚度的安装板或型材，不需要针对不同安装基座单独设计适配结构；过孔的直径设置了两种常用规格，分别适配常规的吸氧管、吸引管以及较粗的呼吸回路管路，覆盖临床常用的大部分医用插管尺寸。实际使用时，该罩体可沿设备带或设备侧壁并排布设多个，分别对应不同床位或不同功能的管路，让管路走向清晰可辨，减少医护人员接错管路的风险；罩体的平整外表面也可粘贴管路标识，进一步提升管路识别的效率。

结构细节上，罩体的弯折处采用大圆角过渡，既提升了整体结构的抗形变能力，受到外力碰撞时不会出现尖锐的折角变形，也避免了应力集中导致的结构开裂问题；弹性卡爪与罩体主体采用一体成型结构，没有额外的连接部件，减少了松动脱落的风险，卡爪末端做了圆弧收边，卡接安装时不会刮伤安装基座的表面。腔体内部没有多余的加强筋或凸起结构，清洁时可直接用消毒湿巾擦拭整个内壁，不会残留污渍或消毒死角，符合医疗场景的感控要求。针对不同的安装场景，该罩体也可通过背胶或螺丝辅助固定，卡爪上预留的小通孔可穿入螺丝进行二次加固，避免在人员走动频繁的区域出现罩体滑落的问题。
