移动式床旁X射线诊断设备结构设计

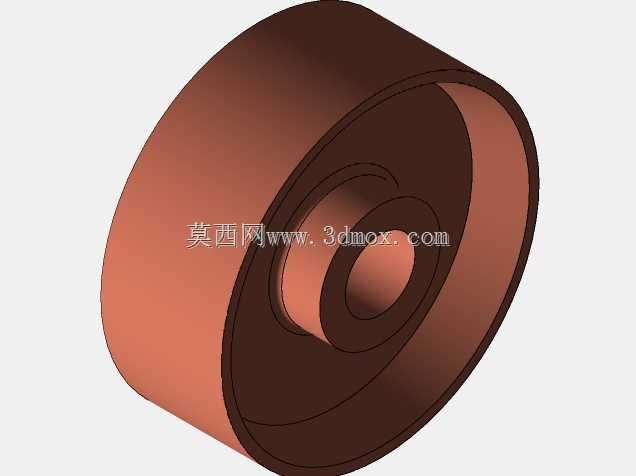

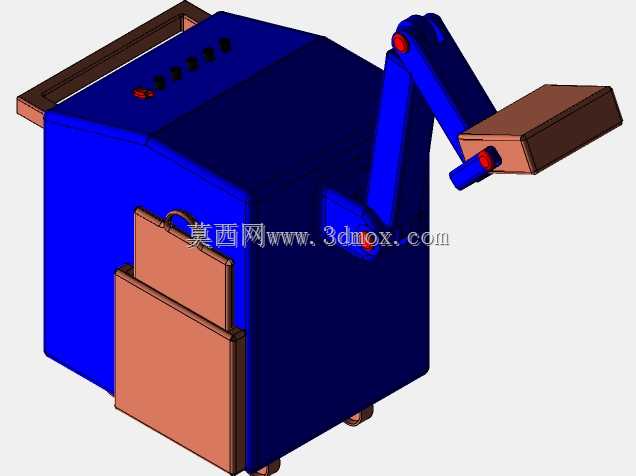

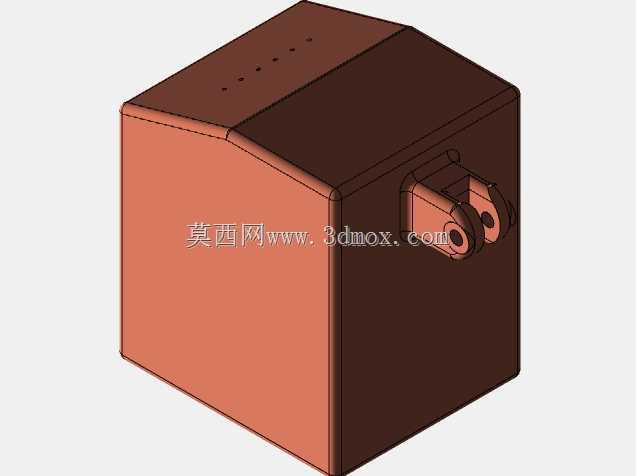

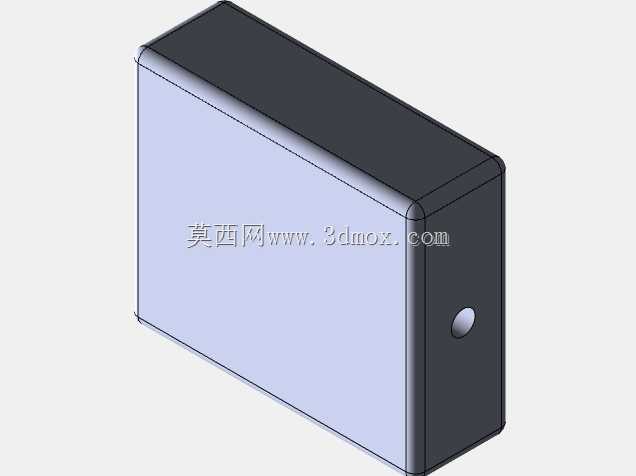

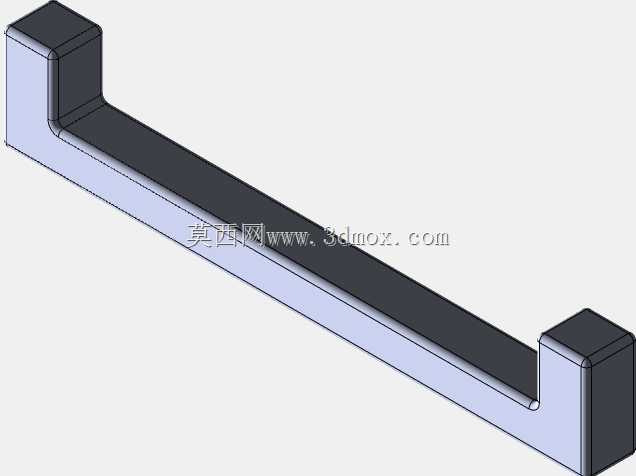

　　这款移动式X射线诊断设备的结构设计，核心围绕床旁即时放射诊断的场景需求展开，区别于固定放射科的大型X光设备，它不需要患者移动到专门的检查室，就能在病房、急诊抢救区、ICU甚至基层流动诊疗点完成投照作业，适配行动不便的重症患者、术后卧床患者、急诊创伤患者的检查需求，避免患者转运过程中出现二次损伤或者病情波动。从整体结构布局来看，设备采用一体化主机箱加可折叠机械臂的设计，主机箱作为整个设备的配重与核心承载部件，内部集成高压发生组件、成像控制模块、供电储能模块，箱体底部配置带锁止功能的静音脚轮，单人即可推动设备在病区走廊、病房门之间顺畅通行，常规病房门洞宽度普遍在900mm以上，该设备主机箱的横向宽度控制在650mm以内，无需调整病房门体就能直接推入，转弯半径控制在1200mm以内，在狭小的病床间隙也能完成位置调整，不会磕碰病床旁的监护仪、输液架等配套医疗设施。

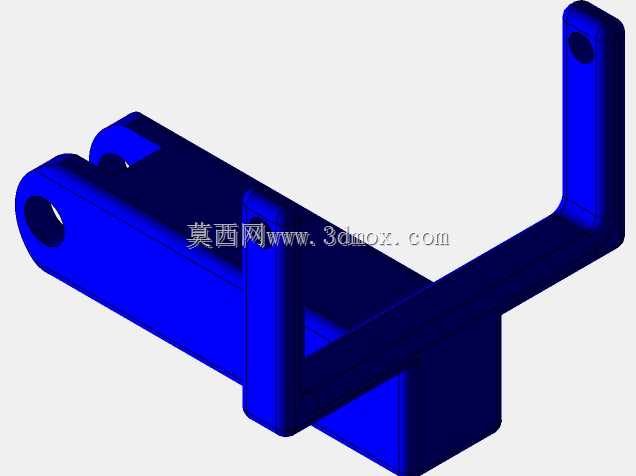

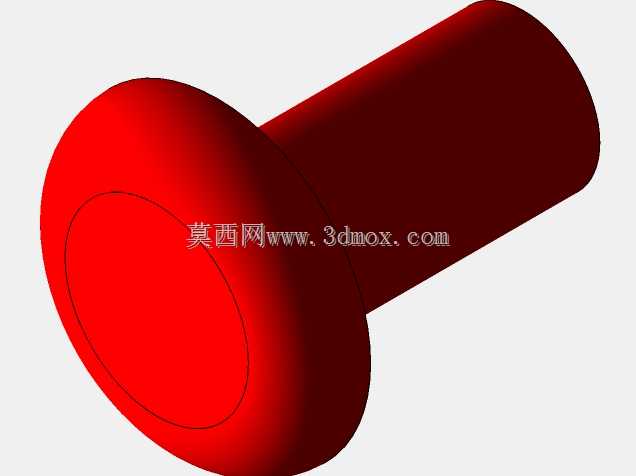

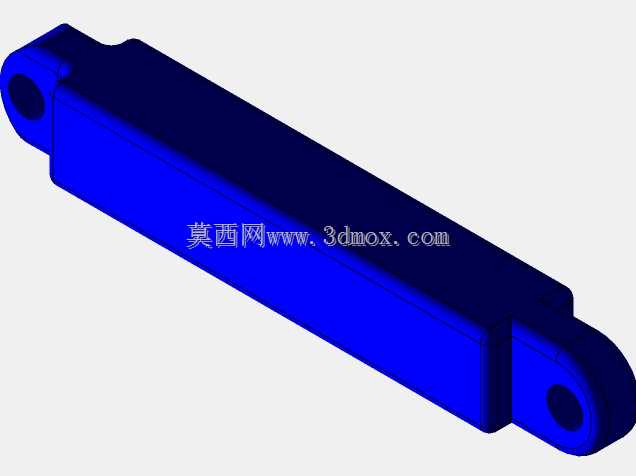

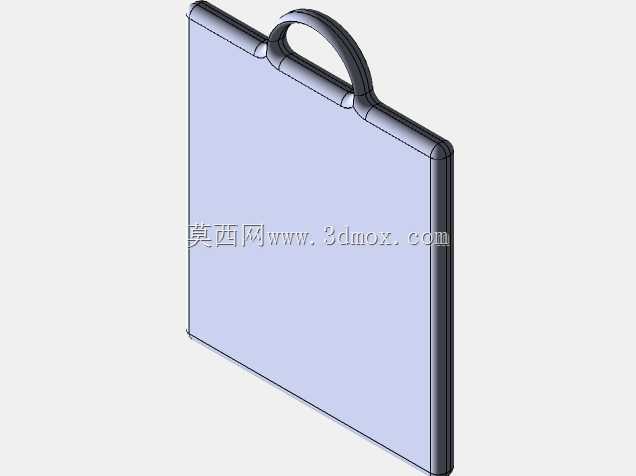

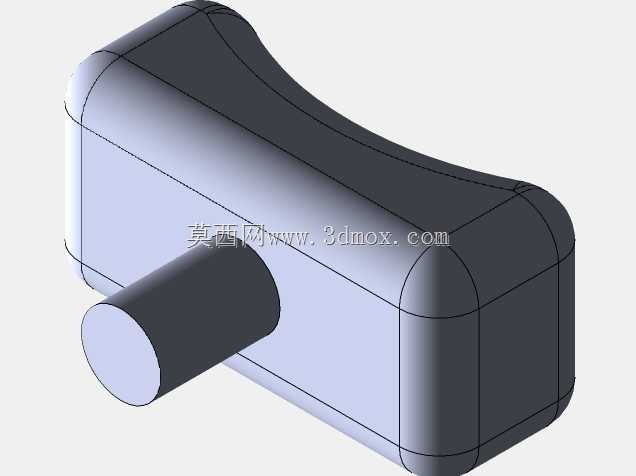

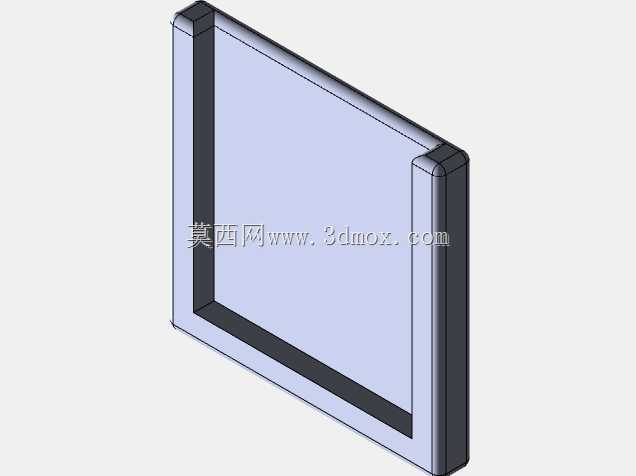

　　可活动的机械臂采用多关节铰接结构，每个关节都设置阻尼锁紧结构，调整球管组件位置的时候，不需要额外的支撑工具，松开锁紧旋钮就能将球管调整到合适的投照角度与高度，调整范围覆盖从病床平面到患者站立位的投照高度，垂直方向调整行程可达1200mm，水平方向延伸距离可达800mm，能够满足胸片、四肢平片、床旁腹部平片等不同投照体位的位置要求，机械臂折叠收纳后整体外轮廓不超出主机箱边界，转运过程中不会因为臂体外伸剐蹭墙面或者其他医疗设备。设备侧面设置可抽拉的储物格，能够存放常用的铅防护用品、IP板、曝光手闸等配套配件，不需要额外携带配件箱，减少床旁检查的准备时间。

　　主机顶部的操作面板设置倾斜角度，符合站立操作的人机工程学要求，操作人员不需要过度弯腰就能完成参数设置、曝光准备等操作，面板上的按键采用大尺寸凸起设计，佩戴医用检查手套也能准确操作，避免误触。设备的供电模块支持市电直接接入与内置储能电池两种供电模式，在没有预留电源接口的临时诊疗场景下，内置电池能够支持完成20次以上的常规曝光投照，不需要额外拉扯供电线缆，适配突发公共卫生事件的现场筛查、基层巡回诊疗等无固定供电的场景。

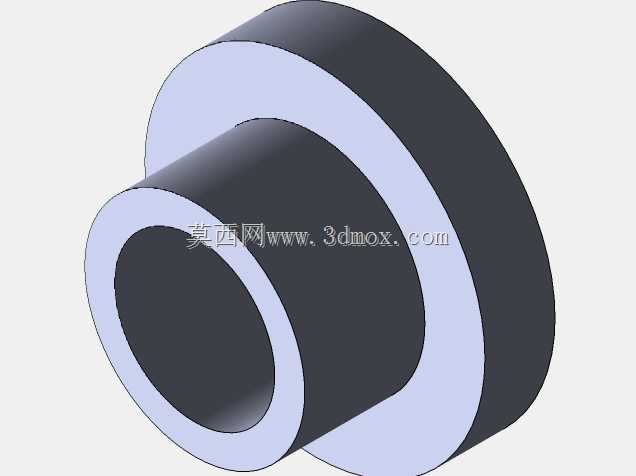

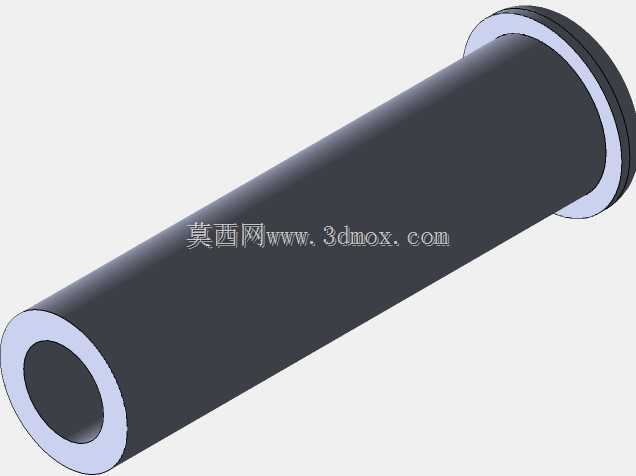

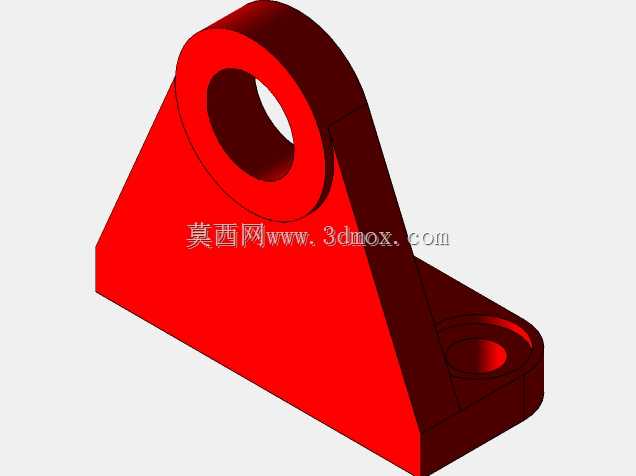

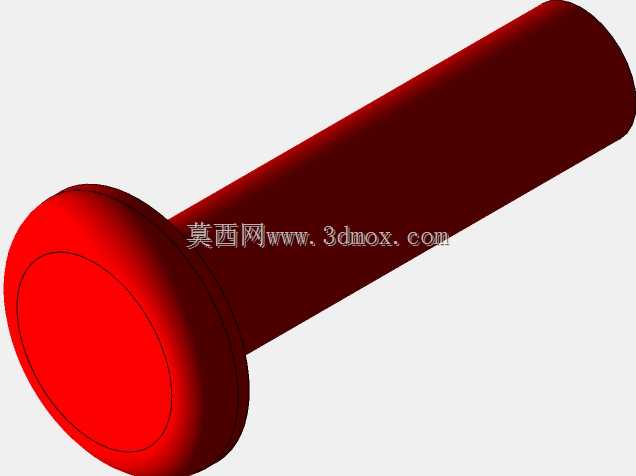

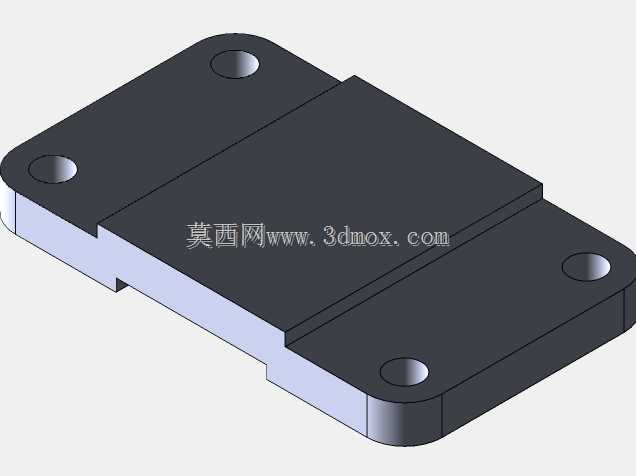

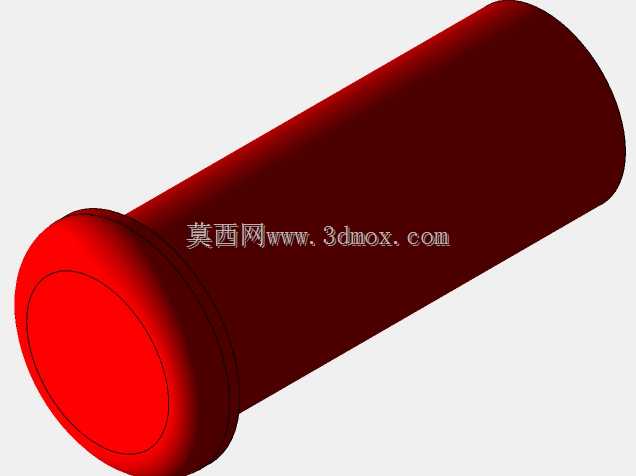

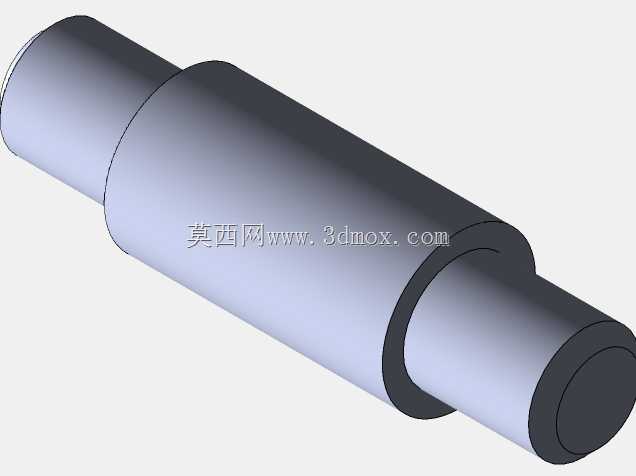

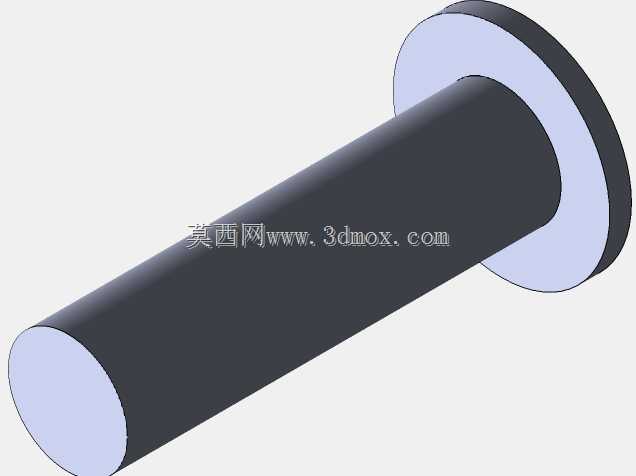

　　从结构强度设计来看，机械臂的铰接位置采用耐磨铜套作为转动副，长期反复调整位置也不会出现旷量，保证球管位置的稳定性，避免投照过程中因为臂体微动导致成像模糊；主机箱的配重经过重心校核，即使机械臂完全伸展到最大水平距离，设备整体的重心依然落在脚轮支撑边界以内，不会出现侧翻风险，设备整体重量控制在120kg以内，普通病区的楼板承重完全能够满足使用要求，不需要对安装场地做额外的承重加固。设备的外壳采用圆角过渡设计，所有外凸结构都做软质包边处理，在病房内移动调整位置的时候，即使磕碰病床或者墙面也不会造成漆面脱落或者设备损伤，同时避免尖锐边角碰伤医护人员或者患者。球管组件的安装座设置快拆结构，后续维护更换球管的时候不需要拆解整个臂体结构，只需要松开快拆锁扣就能完成组件更换，降低现场维护的难度。考虑到院感防控的需求，设备所有外表面都采用光滑无死角的设计，没有容易积灰的缝隙结构，日常使用含氯消毒剂擦拭消毒的时候，不会有消毒液残留渗入设备内部，也不会存在消毒死角，符合医疗机构的院感管理要求。
