医用三通旋塞输液管路连接结构

　　该结构为临床输液场景常用的三通连接部件，主要用于多路输液管路的汇流、切换与流向控制，在静脉输液、有创压力监测、造影剂推注等临床操作中应用广泛，可在不反复穿刺血管、不频繁插拔管路的前提下实现多通路给药、输液速度切换、管路压力监测等功能，降低医护人员操作强度，减少管路暴露带来的污染风险。

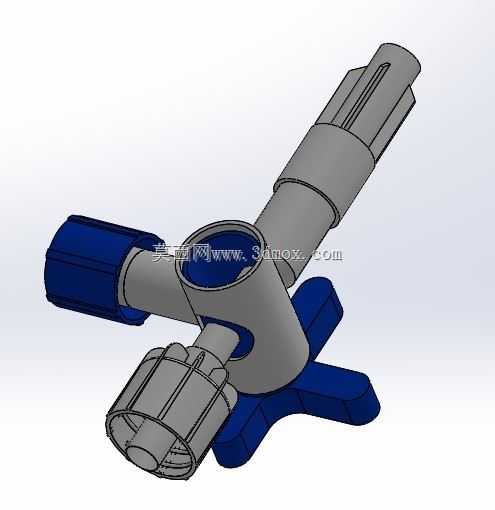

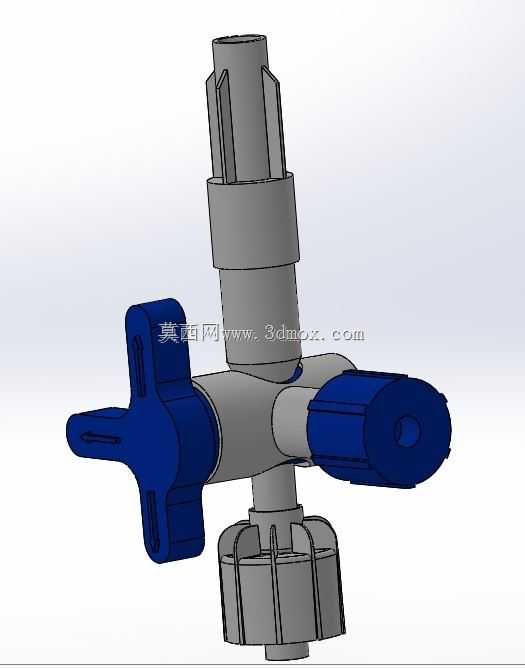

　　从结构设计来看，整体采用T型三通路布局，三个接口分别适配不同规格的临床管路：上方接口为外插式宝塔接头结构，外壁设置多道环形倒刺，插入输液管路后可依靠橡胶管路的弹性抱紧倒刺，实现可靠密封与防脱，无需额外卡箍即可满足常规输液压力下的连接要求；下方接口为带卡扣翼的锁紧式接头，可适配带内螺纹的输液耗材或监测设备接头，旋转卡扣翼即可完成锁紧，操作时无需过大扭矩，单手即可完成拆装；侧方接口为旋钮式旋塞控制端，蓝色旋钮采用侧翼式防滑结构，旋钮表面设置三道径向防滑槽，医护人员佩戴医用手套操作时也可精准转动，不会出现打滑问题，旋钮转动角度为90度，可实现三个通路之间的两两连通或者全闭状态，档位清晰，转动时有明显的定位手感，可避免误操作导致的管路错通。

　　设计过程中重点考量了临床操作的实际需求，所有外露棱边均做了R0.5以上的圆角处理，不存在尖锐边角，避免操作时划伤医护人员或者刮破输液管路；流道内部采用等径圆滑过渡设计，不存在直角拐角或者滞流区，可减少药液残留，避免不同药物混合时在滞流区形成结晶堵塞管路，同时圆滑流道可降低流体阻力，在快速推注药液或者监测有创血压时，不会因为流道突变产生压力波动影响监测精度。安装边界方面，整体结构最大回转直径为32mm，总高度为58mm，三个接口的中心距均为18mm，安装时相邻管路之间不会出现干涉，可在狭小的输液支架操作空间内同时布置多个该类三通部件，满足多通路联合输液的需求；旋塞的密封面采用锥面配合结构，配合面的表面粗糙度控制在Ra0.8以下，转动扭矩控制在0.1-0.3N·m之间，既保证密封性能，在0.4MPa的流体压力下不会出现渗漏，又保证操作手感轻盈，长期使用不会出现密封面磨损导致的漏液问题。

　　材质选择上，主体结构采用医用级聚丙烯材料，旋钮部分采用医用级聚乙烯材料，两种材料的摩擦系数低，长期转动不会产生磨屑，同时材料具备良好的耐药液腐蚀性能，可耐受临床常用的各类药液、消毒剂的侵蚀，不会出现溶出物影响药液安全；接头部分的尺寸公差严格控制在±0.1mm以内，可适配国内外所有标准规格的输液管路，不存在插接过松脱落或者插接过紧无法装配的问题。在实际临床使用中，该结构可串联在输液管路中间，也可并联在留置针端，通过转动旋钮即可实现不同通路的切换，比如在持续输液的过程中需要推注其他药物时，无需停止原有输液，只需转动旋钮接通推注通路即可完成给药，给药完成后转回原档位即可恢复原有输液，整个操作过程仅需数秒，可大幅提升急救场景下的操作效率；同时该结构的流道设计可满足高压造影注射的压力要求，在CT增强扫描的造影剂推注过程中，可承受最高1MPa的瞬时压力，不会出现管路崩脱或者漏液问题。设计阶段还充分考量了注塑生产的工艺性，所有结构均采用均匀壁厚设计，主体壁厚控制在2mm，避免注塑过程中出现缩痕、气泡等缺陷，所有拔模方向均设置了1度的拔模斜度，无需复杂的抽芯结构即可完成注塑生产，可有效降低量产成本，适配医疗耗材大规模量产的需求。
