RAVENⅡ远程手术机器人蛇形操作器械结构

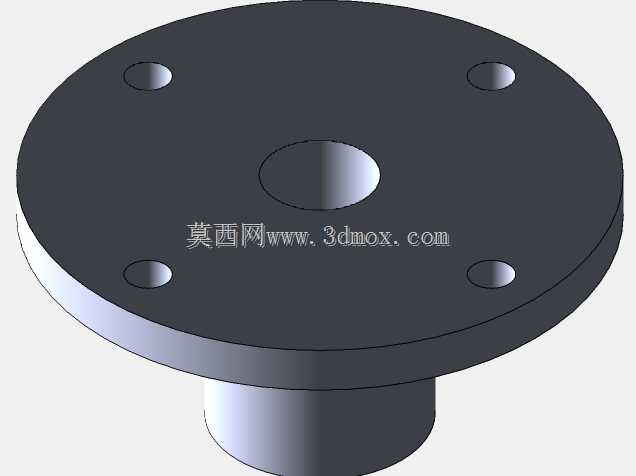

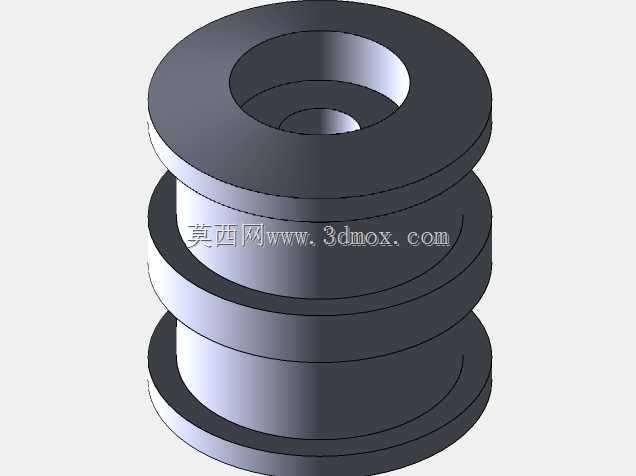

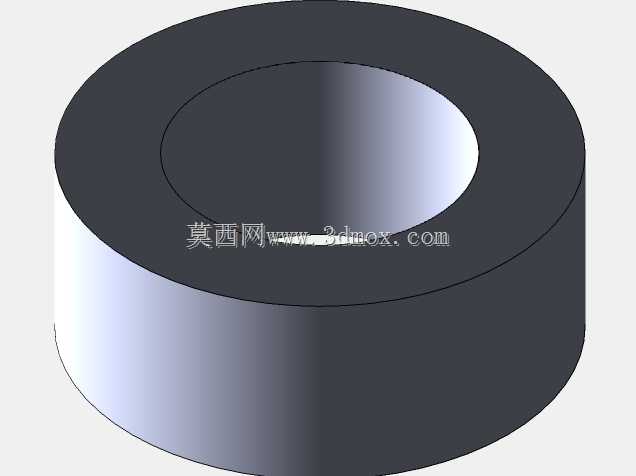

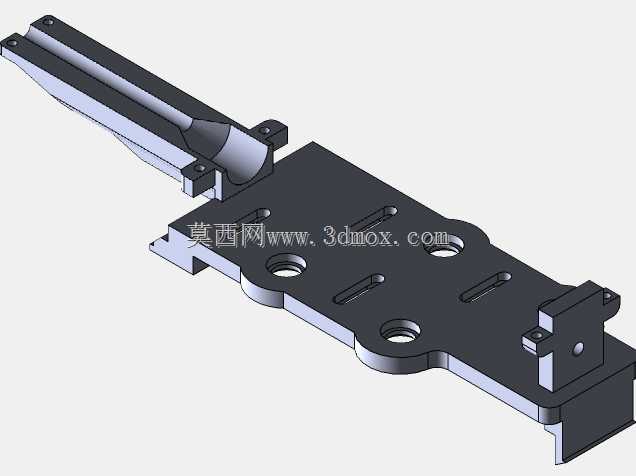

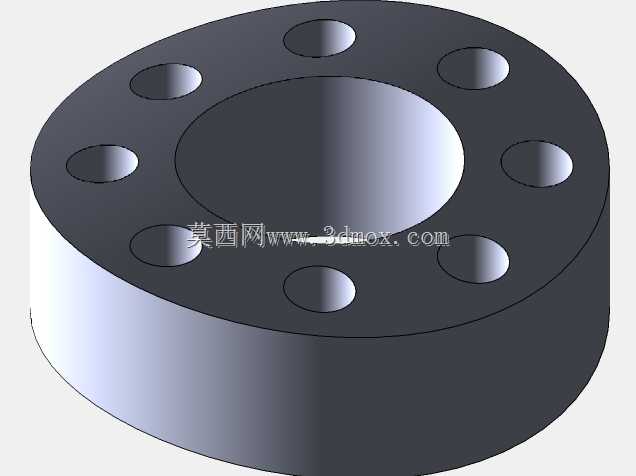

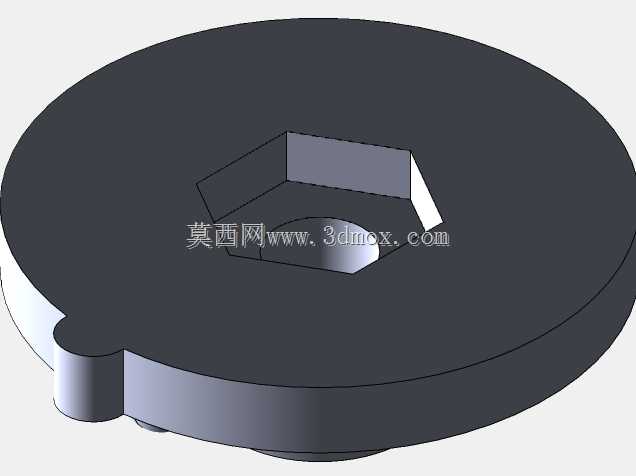

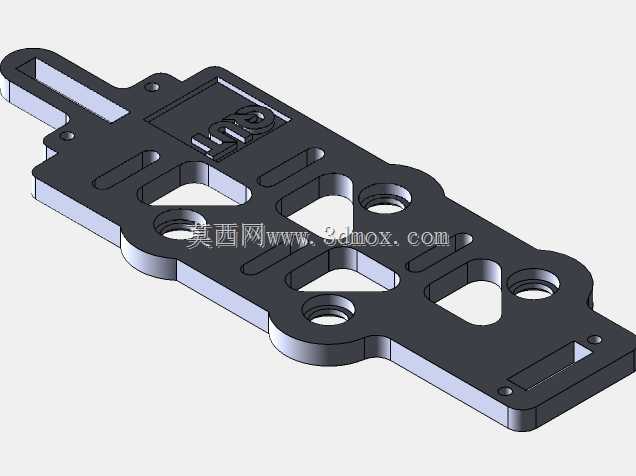

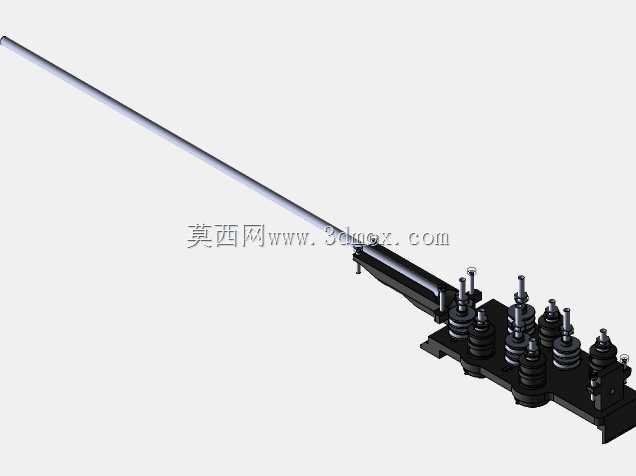

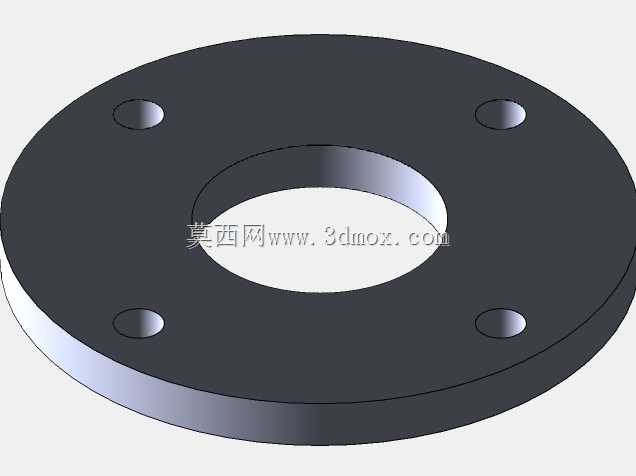

　　这款蛇形操作器械是专为RAVENⅡ远程外科机器人平台配套设计的末端执行承载结构，核心服务于微创外科手术的远程操作场景，可在狭小的体腔操作空间内完成器械的定位、导向与动作传递，适配远程外科手术中对操作精度、空间可达性的严苛要求。从结构设计逻辑来看，整体采用分体式装配思路，主体安装基板作为核心承载件，板面预留的多组沉头安装孔与长圆形调节槽，既可以实现器械与机器人末端法兰的快速定位锁紧，长槽结构也预留了±2mm的安装位置调节余量，可抵消装配过程中产生的形位公差，保证器械安装后的同轴度误差控制在0.02mm以内，避免操作过程中出现卡滞或偏摆。

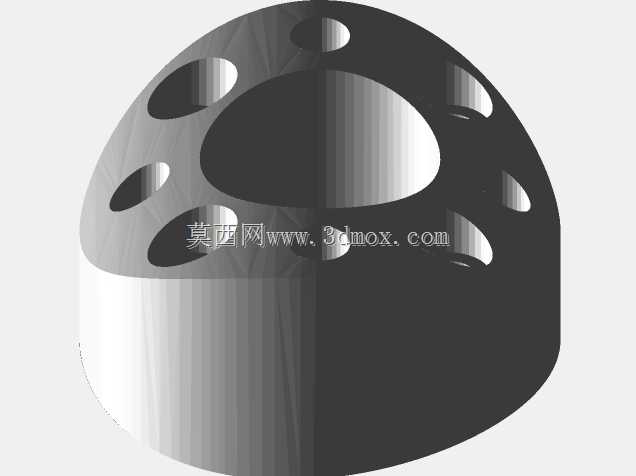

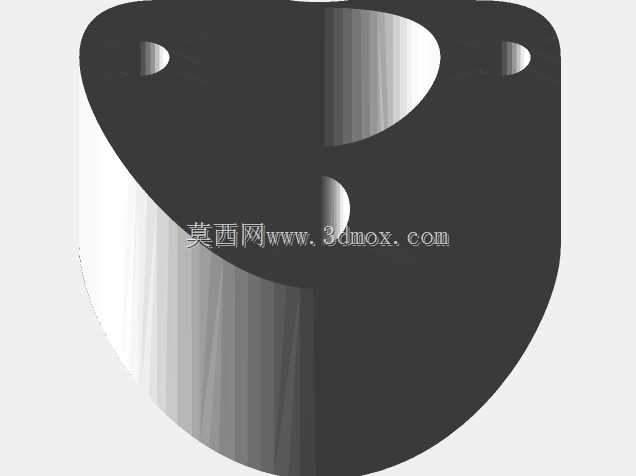

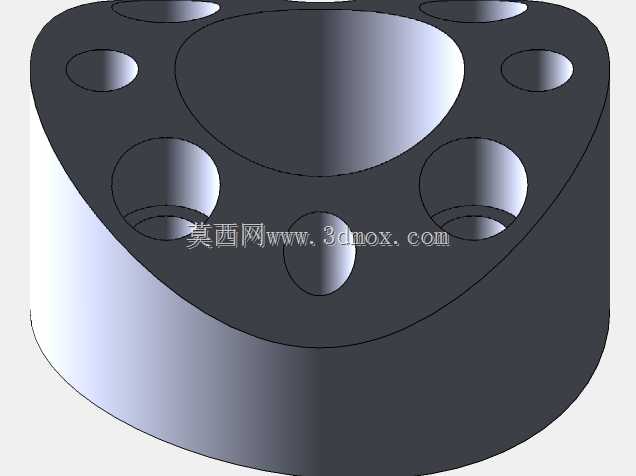

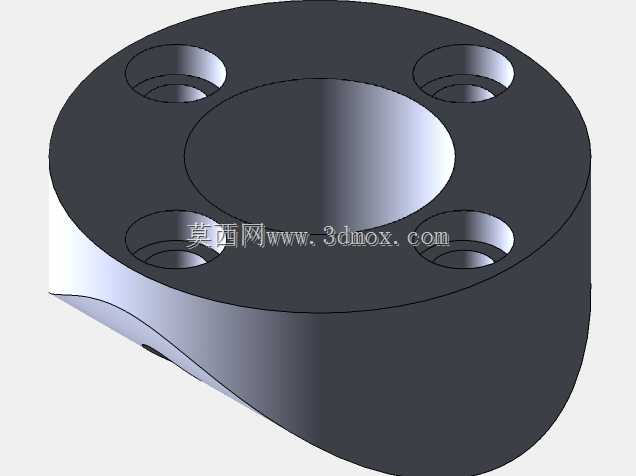

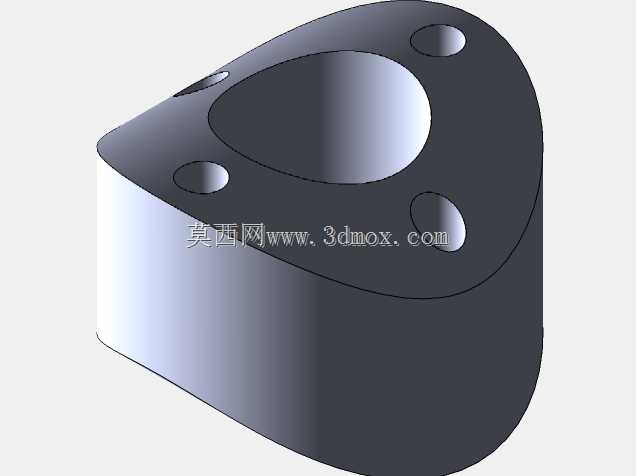

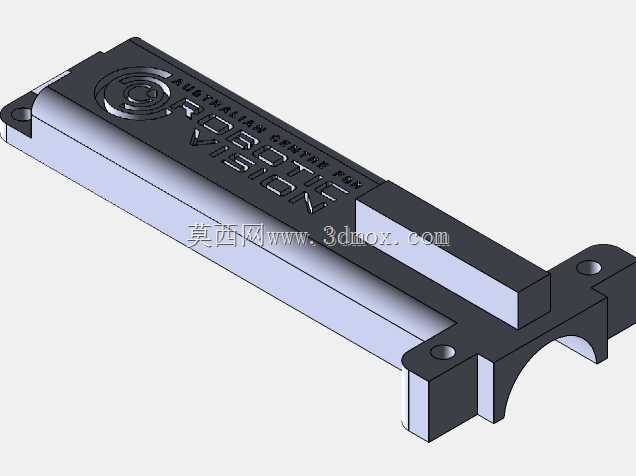

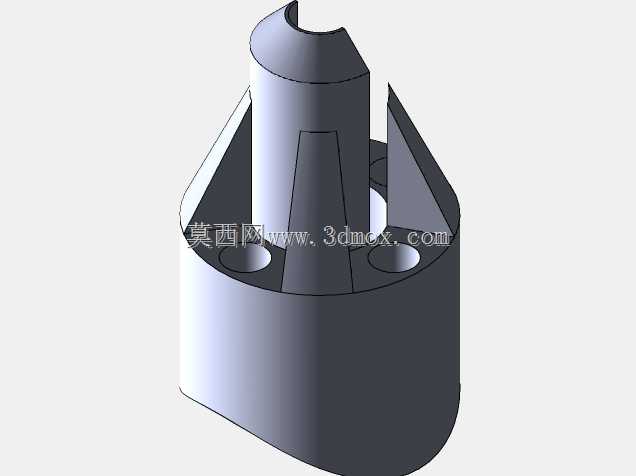

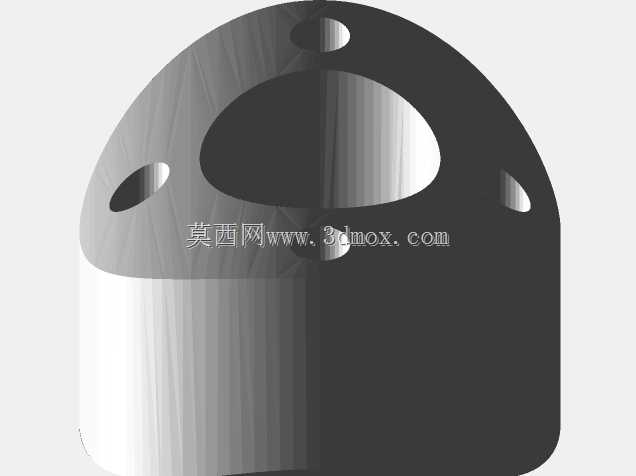

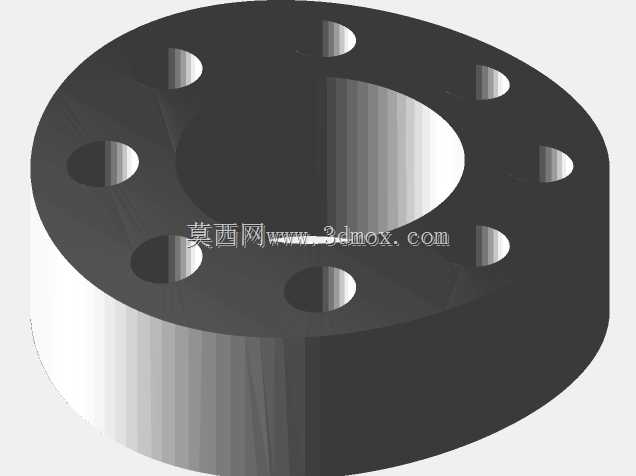

　　基板前端延伸的狭长导向臂采用变截面设计，靠近安装端的位置壁厚加厚至3mm以提升结构刚性，向远端延伸的过程中逐步收窄壁厚至1.2mm，在保证推送强度的前提下尽可能缩小器械的径向尺寸，适配微创手术中狭小的操作通道要求，导向臂内部设计有贯通的走行腔道，可容纳手术操作器械的传动丝或内芯，腔道内壁做了R0.5的圆角过渡处理，避免传动件往复运动过程中出现磨损卡滞。基板侧面的凸台定位结构设计有定位销孔与锁紧螺纹孔，可与机器人末端的驱动模块实现快速对接，定位销采用H7/h6的间隙配合精度，保证对接重复定位精度满足手术操作的亚毫米级要求，锁紧螺纹孔采用M2规格的细牙螺纹，锁紧后可承受最大5N的操作反力而不出现松动。

　　从安装边界来看，整体结构的最大宽度为32mm，总长度为118mm，安装基面的平面度要求控制在0.01mm以内，可适配RAVENⅡ平台标准的末端安装接口，不需要额外制作转接件即可完成装配。在实际临床应用场景中，该结构作为蛇形手术器械的承载基体，需要在消毒灭菌环境下反复使用，因此结构设计中尽可能减少了狭小缝隙与死角，所有棱边都做了R0.3以上的圆角处理，既可以避免消毒过程中残留污渍，也能防止操作过程中棱边刮碰人体组织造成额外损伤。结构的材质选型上适配医用不锈钢或医用钛合金的加工工艺，所有安装孔的位置度公差均按照GB/T 1184的K级精度要求设计，可满足五轴加工中心的一次装夹加工要求，减少二次装夹带来的精度误差。

　　导向臂与基板的连接位置设计有加强筋结构，可在器械承受侧向操作力时减少形变量，经仿真验证，在末端承受2N侧向力时，导向臂的最大形变量不超过0.05mm，完全满足手术操作的精度要求。板面预留的多组通孔除了安装固定作用外，也可作为器械的识别标记位，配合机器人平台的视觉识别系统完成器械的快速识别与型号匹配，避免手术过程中出现器械错装的问题。整体结构没有多余的装饰性设计，所有几何特征都服务于功能需求，长圆形调节槽的长度经过反复校核，既满足安装调节的余量要求，也不会因为槽长过大降低基板的整体刚性，槽的两端设计有R2的圆弧过渡，避免应力集中导致基板在反复消毒或受力过程中出现开裂。对接凸台的端面设计有0.2mm高的定位止口，与驱动模块对接时可实现自动找正，降低装配难度，即使是在术中快速更换器械的场景下，也能在10秒内完成对接锁紧，保证手术流程的顺畅。
