带强力锁铰链连接的长颈鹿运动机构

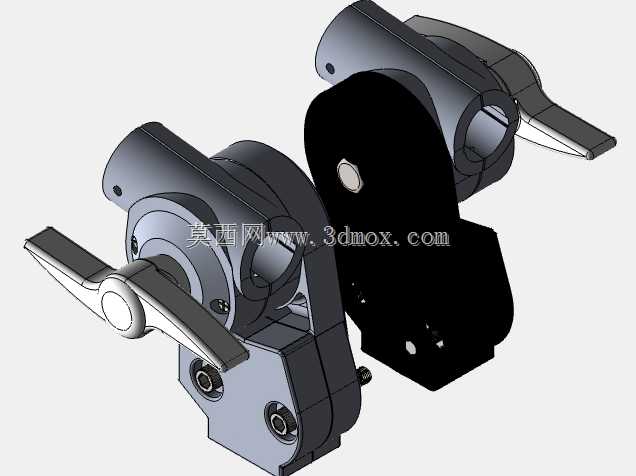

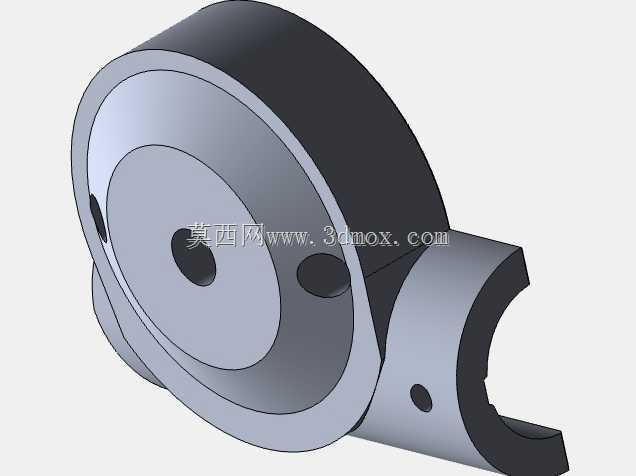

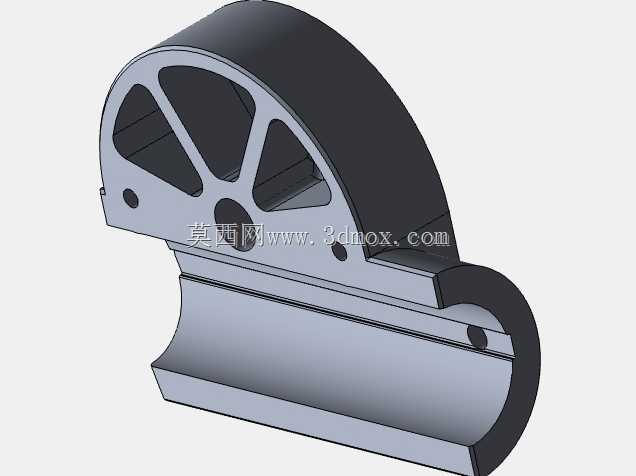

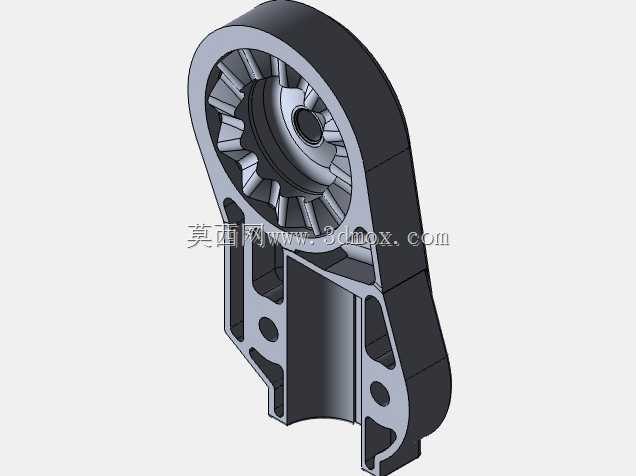

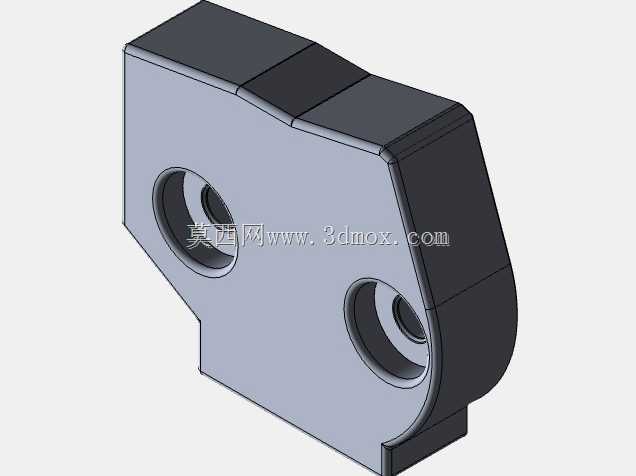

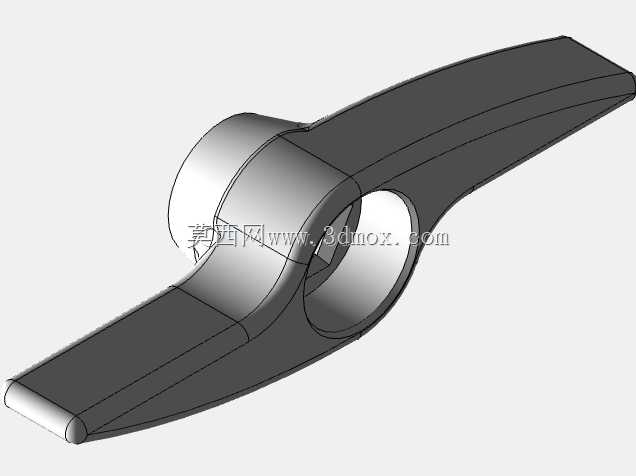

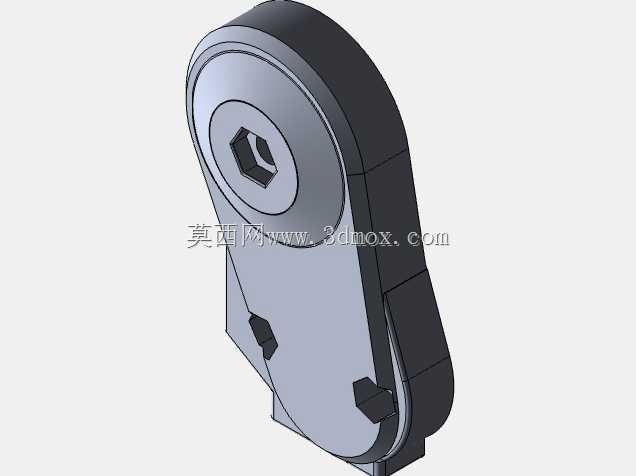

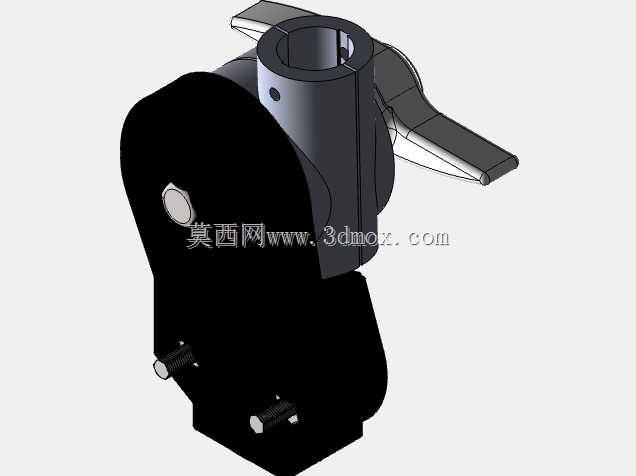

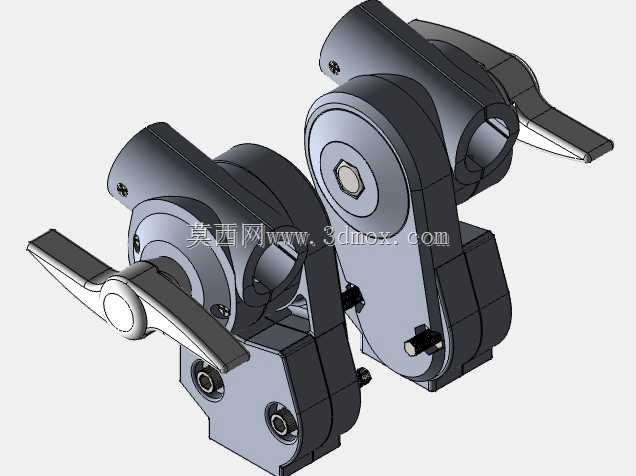

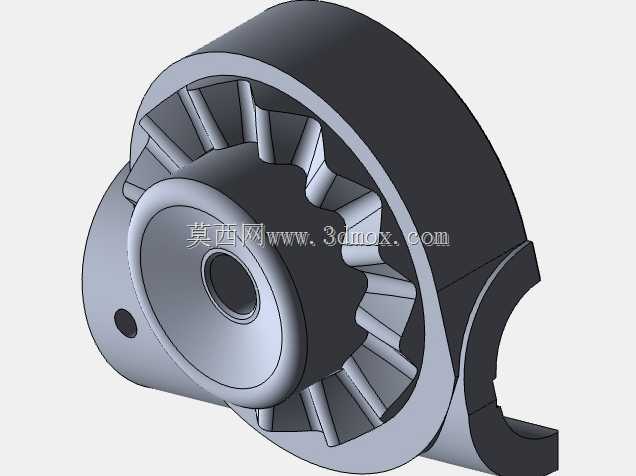

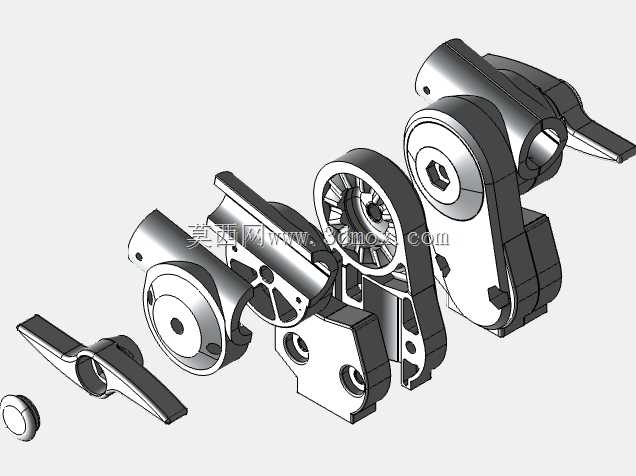

　　该铰接机构的核心应用场景覆盖仿生运动教具、动态展示装置、创意机械摆件等领域，可作为机械原理教学中连杆铰接传动的具象演示载体，也可嵌入文创类动态展品中实现连贯的类长颈鹿颈部抬升、俯仰动作，相比普通无锁铰接结构，其自带的强力锁止模块可在动作行程内任意角度实现位置保持，无需额外增加定位销、阻尼块等辅助固定零件，大幅简化配套装置的整体结构。从功能特性来看，整套机构通过多段铰接关节串联形成仿生长颈颈部的连杆组，每处铰接节点均配置了带强力锁的铰链连接副，锁止模块采用楔形面压紧结构，当机构运动到预设角度后，楔形块在弹簧预紧力作用下卡入铰接轴的定位槽内，可承受垂直于铰接面的径向载荷不发生松脱，解锁时仅需拉动与楔形块联动的拨杆即可解除锁止，操作力矩控制在单指可触发的范围内，兼顾锁止可靠性与操作便捷性。

　　设计过程中首先梳理了长颈鹿颈部运动的自由度需求，真实长颈鹿颈部具备多节颈椎联动的俯仰、小幅侧摆能力，考虑到机构的实用性与加工可行性，将侧摆自由度做了简化，仅保留俯仰方向的串联铰接自由度，每段铰接臂的长度比例参考真实长颈鹿颈椎节段的长度占比设置，避免运动过程中出现连杆干涉，同时在每处铰接轴的端部预留了标准安装孔位，可直接搭配舵机、曲柄连杆等驱动组件实现电动驱动，也可通过手动拨杆实现手动操作。

　　安装边界方面，整套机构的底座安装面设置了四个均布的沉头安装孔，孔位间距适配常用的铝型材安装槽尺寸，可直接固定在标准工业铝型材框架、木质展示台或者塑料壳体上，铰接臂的最大伸展高度在完全抬升状态下不会超出底座安装面以上预设的安全高度，完全俯下时的最低位置也不会与底座安装平面发生磕碰，每处铰接关节的转动角度范围做了机械限位，最大俯仰角度控制在不会导致连杆过死点的区间内，避免机构运动到死点位置出现卡滞。

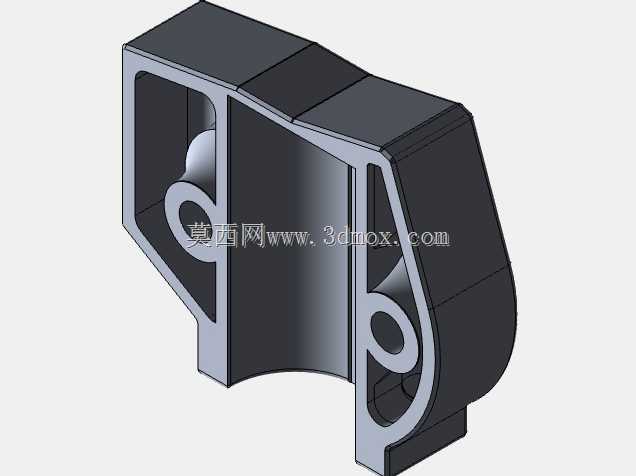

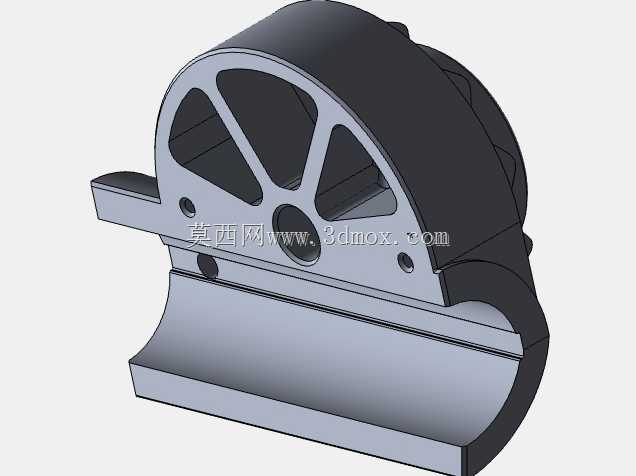

　　在铰接副的配合公差选择上，铰接轴与轴孔采用间隙配合，间隙值控制在0.02mm到0.05mm之间，既保证转动过程无卡滞，也不会因为间隙过大导致运动过程中出现明显的晃动偏差，强力锁的楔形块采用耐磨尼龙材质，与钢制铰接轴的定位槽接触时不会产生金属撞击异响，同时长期反复锁止解锁的磨损量极小，可满足上万次循环动作的使用寿命要求。整套机构的各段铰接臂均采用等强度设计，臂身的截面形状根据受力情况做了优化，靠近底座的下段铰接臂承受的弯矩最大，截面厚度设置为上段臂的1.5倍，在保证整体结构强度的前提下尽可能降低整体重量，减少驱动时的负载，同时臂身表面预留了多个标准化的螺纹安装孔，可根据实际使用需求加装装饰外壳、传感器支架或者附加功能组件，拓展不同场景下的使用可能性。在运动轨迹校核阶段，通过三维建模的运动仿真模块模拟了全行程动作过程，确认各段臂身在任意角度下都不会发生干涉，强力锁的锁止动作在全行程任意角度都能顺利卡入定位槽，不会出现锁止失效的情况，铰接轴的受力分布也经过了有限元校核，在额定负载下轴的最大变形量小于0.01mm，不会因为变形导致铰接副卡滞。
