普通碳钢框架式医院护理病床结构设计

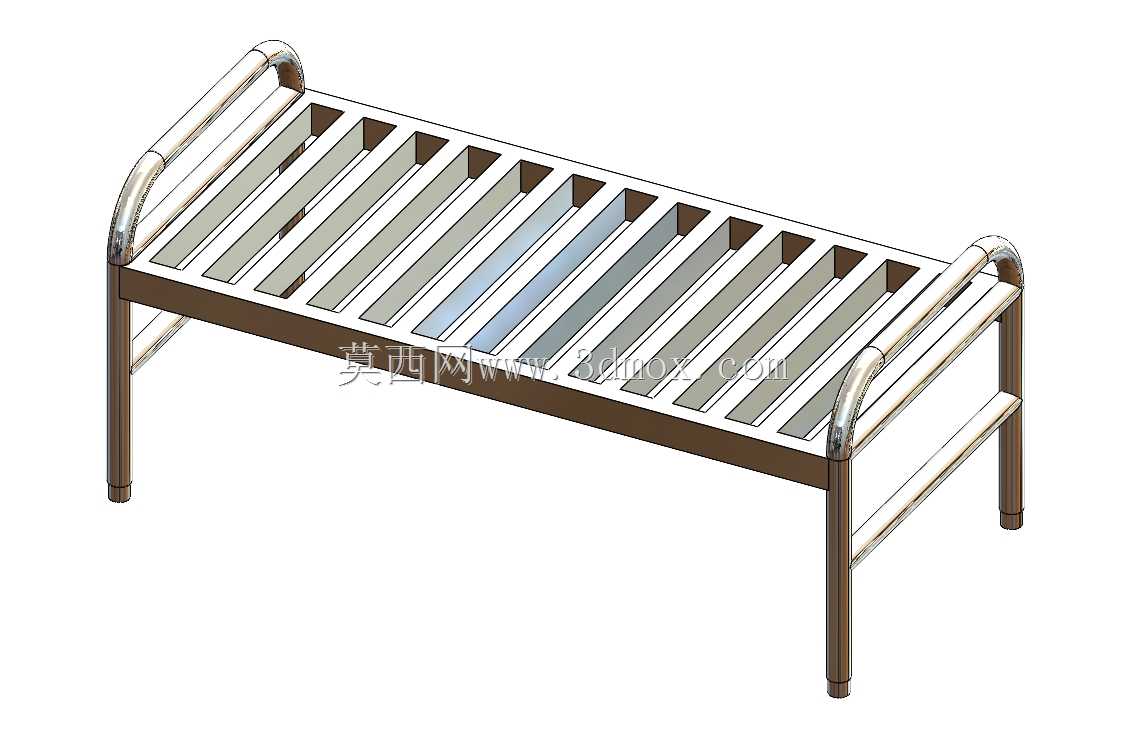

　　这款病床采用普通碳钢钣金搭配金属管材搭建主体承载结构，整体框架以1:14比例绘制，所有尺寸单位统一为毫米，建模过程中严格遵循医疗家具的承载安全规范，床面采用平行排布的条形钣金承托结构，替代传统整板床面，既降低整体自重，也能保证床面的通风性，同时为后续加装床垫、床面调节机构预留充足的安装空间。床体两端的护栏采用圆管弯制工艺成型，圆弧过渡处理避免尖锐棱角对人员造成磕碰，护栏与床架主体采用焊接加紧固件辅助固定的连接方式，保证连接强度的同时，也为后续拆装维护提供便利。四条支撑腿采用矩形管材制作，底部预留脚垫安装位，可适配橡胶防滑脚垫，抵消地面不平整带来的放置不稳问题，同时避免金属床腿直接摩擦地面产生噪音、损坏地面铺装。

　　从实际应用场景来看，这类基础款病床主要面向普通病房、社区诊疗机构、临时医疗安置点使用，不包含复杂的电动抬升、翻身功能，结构简单可靠，维护成本极低，适合大批量配置使用。设计过程中优先考虑结构的易加工性，所有钣金件均采用常规折弯、冲压工艺即可成型，管材切割、弯制也无需特殊定制工装，生产端可快速实现批量投产。从安装边界来看，床体整体宽度控制在常规病房床位的预留尺寸范围内，长度适配常规医用床垫的规格，床架高度符合医护人员日常护理操作的人体工学要求，无需额外垫高或裁切即可直接投入使用。

　　床架的条形承托结构间距经过反复校核，既保证承托强度不会在长期受压后出现变形，也避免间距过大导致床垫局部凹陷影响使用体验，所有承托条与床架纵梁的连接采用满焊处理，焊后打磨平整，避免毛刺突出划伤床垫或护理人员。两端护栏的高度经过适配，既可以满足患者起身时的扶持需求，也不会过高影响医护人员开展床边护理操作，护栏的圆管表面预留了后续包覆防滑防护套的余量，无需改动主体结构即可完成配件加装。支撑腿与床架纵梁、横梁的连接位置设置了三角加强筋，提升整体框架的抗扭性能，避免床体在移动、患者翻身过程中出现框架晃动、异响的问题。

　　建模过程中同步完成了正交视图与等轴测视图的布局，所有配合位置均标注了精确的尺寸公差，生产端可直接参考模型完成下料、焊接组装，无需二次测绘。这类基础结构的病床也可作为功能型病床的基础框架，后续可在床架下方加装脚轮实现移动功能，或是在床面位置加装铰接抬升机构，实现背部、腿部抬升的功能，拓展性较强。从结构强度校核角度来看，床架主体选用的碳钢材料厚度完全满足常规病床的承载要求，静态承载下不会出现永久变形，长期使用的结构稳定性有充足保障。床体整体没有复杂的曲面结构，所有零部件均为常规型材、钣金件，加工过程中材料利用率较高，可有效控制生产成本，适合面向基层医疗场景的大规模采购配置。
