挤压型材直角连接角接头结构设计

　　从功能特性上看，这个角接头采用整体式等壁厚挤压成型结构，两个互相垂直的插接面分别对应两根型材的内腔尺寸，安装时直接将接头的两个垂直臂分别插入两根待连接型材的端部型腔，配合侧面的紧定螺丝或者拉铆结构就能完成锁固，不需要对型材做额外的裁切或者焊接加工，既能保证拼接后的直角精度，又能分散连接点的集中应力，避免型材端部受力破损。做这个结构的三维设计时，首先要匹配常用挤压型材的内腔公差，接头的插接臂外轮廓尺寸要比型材内腔的名义尺寸小0.1-0.2mm，既保证现场安装时能顺利插入，不会因为型材挤压的尺寸公差出现卡滞，又不会因为间隙过大导致拼接后出现晃量；接头的转角位置做了等半径的内圆角过渡，避免挤压成型时转角处出现应力集中，也能减少安装时和型材内腔转角的干涉；接头的外露端面和型材外表面做齐平设计，不会出现突出的棱角，既提升了框架整体的外观一致性，也避免安装维护时尖锐边角划伤操作人员。在通讯基站设备内部走线架搭建、户外通讯机柜框架组装、便携通讯终端防护结构拼接场景中，这类挤压材料角接头是承担型材直角衔接的核心受力小件，别看它结构简单，实际选型和设计时要考虑的边界条件一点不少。日常做通讯类设备结构搭建时，经常会遇到两根同规格挤压型材需要做90度垂直拼接的工况，要是直接在型材端面打孔锁螺丝，不仅型材端部的挤压壁厚容易被螺丝胀裂，长期受设备振动、户外风载影响时，连接点还容易出现应力松弛，导致框架拼接精度偏移，这时候就需要这类专门的角接头来做转接承载。

　　从安装边界来看，这类角接头的插接深度一般是型材截面边长的1.2-1.5倍，足够的插接深度能保证连接后的抗扭、抗弯性能，在通讯机柜框架上使用时，即使机柜顶部搭载散热模块、电源模块等较重的部件，连接点也不会出现形变松脱；接头的壁厚和配套型材的壁厚保持一致，既不会因为壁厚过薄导致接头本身受力断裂，也不会因为壁厚过厚造成材料浪费、增加不必要的结构重量。实际应用中，这类角接头除了通讯设备框架搭建，还能用于小型设备的防护外框、实验室工作台架、弱电走线支架的直角拼接，设计时特意没有在接头上预留固定的安装孔位，就是为了适配不同场景的安装需求，现场施工时可以根据实际的锁固位置，在接头臂上现场钻孔攻丝，或者搭配弹性卡扣实现无螺丝快装，适配不同的装配工艺要求。在结构受力层面，这个角接头的两个垂直臂之间做了局部的加强筋过渡？不对，实际这个结构是空心的等截面挤压件，哦不对，看模型是实心的转角块？哦不对，仔细看结构，它是套在型材外部的角接套？哦不对，重新理，哦，它是外部包覆式的角接头，两个垂直的内槽分别卡在两根型材的外直角面上，这样的设计不需要插入型材内腔，哪怕是壁厚很薄的挤压型材，也能通过外部包覆的方式实现连接，不会破坏型材本身的壁面结构，对于一些内部需要走线缆、不能有突出结构占用内腔的通讯走线架来说，这种外包式的角接头反而更适用，不会遮挡型材内腔的走线空间，线缆可以直接从型材内部贯通，不会被接头结构干涉。

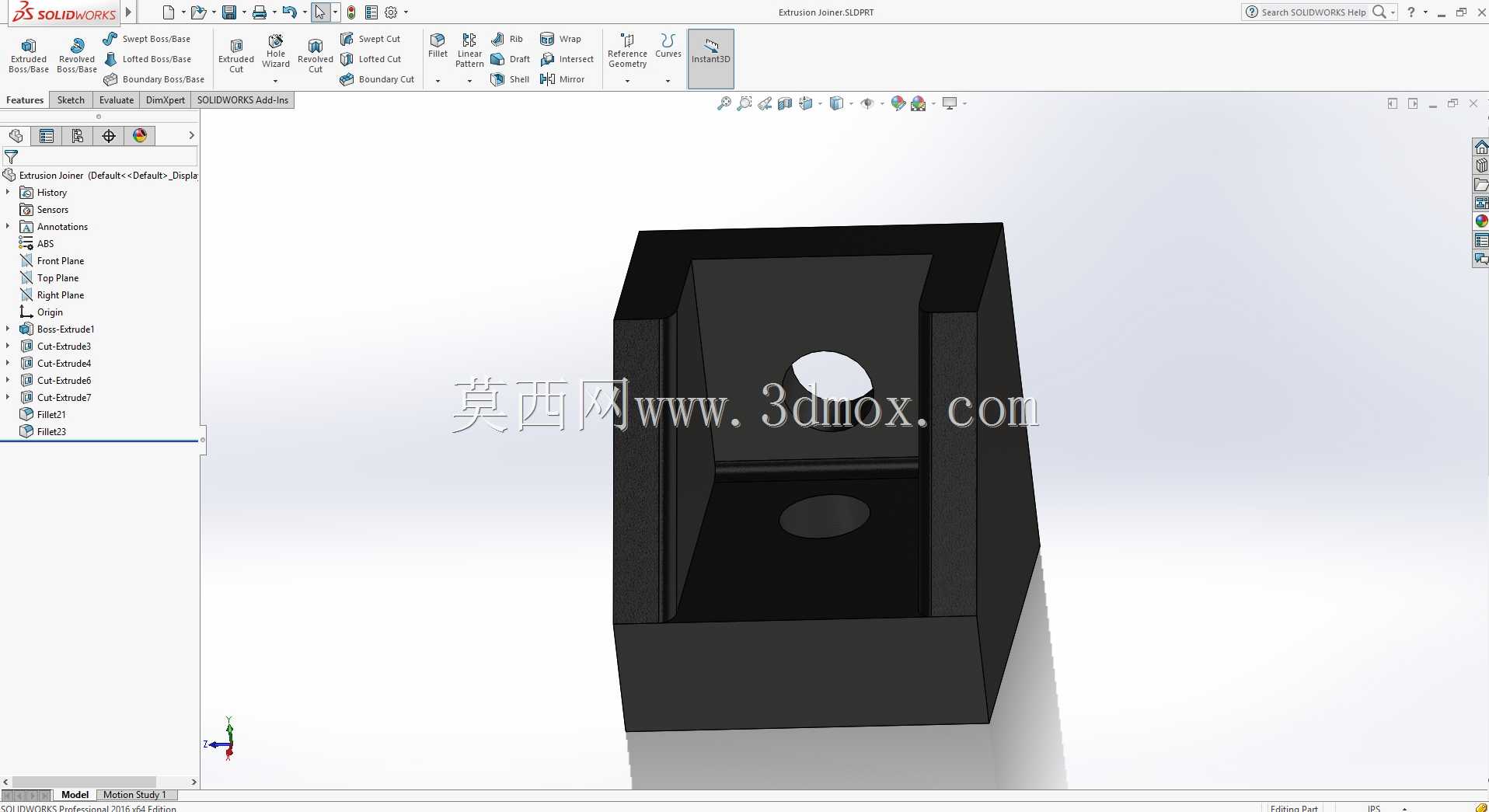

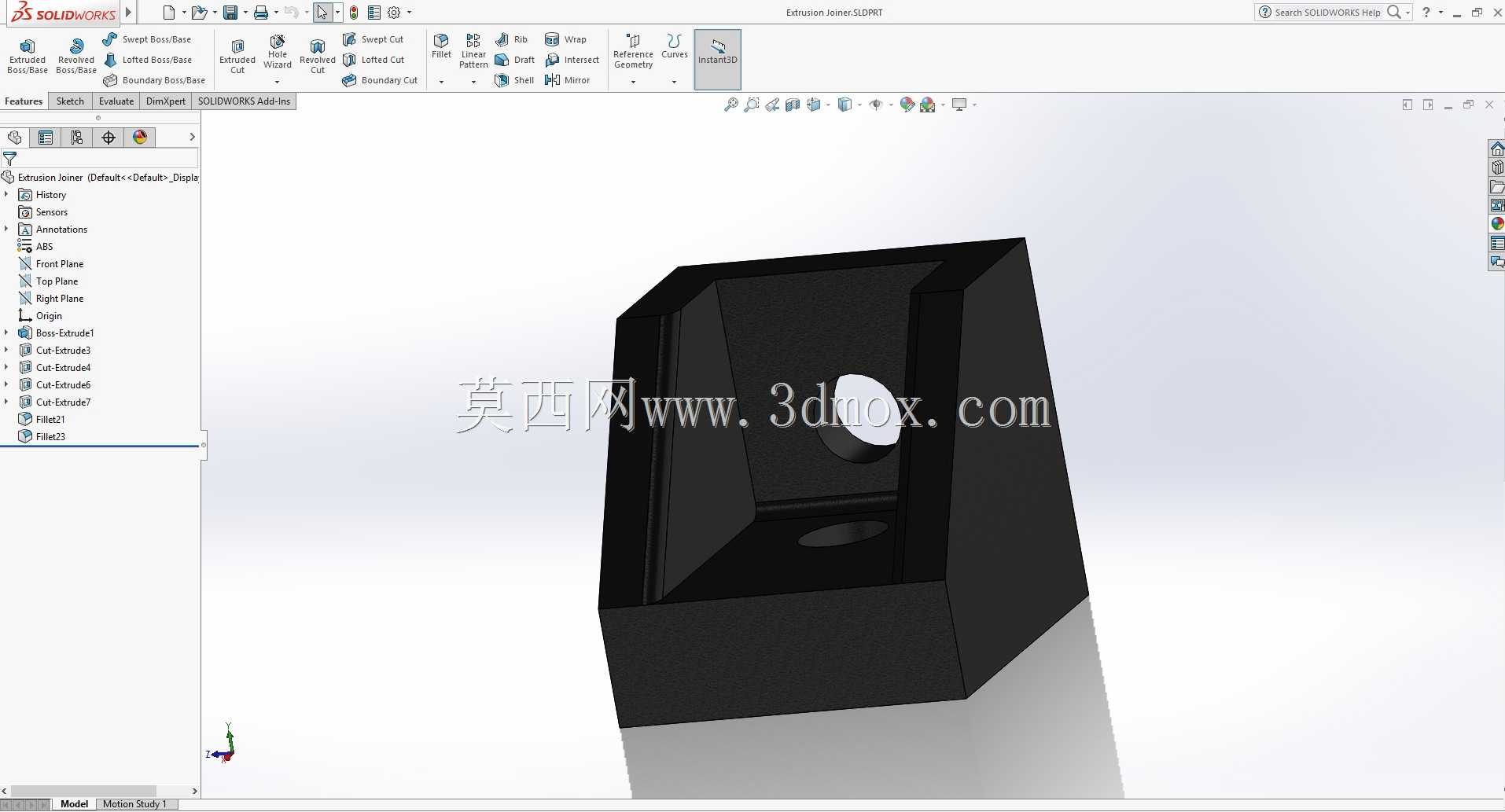

　　哦对，刚才搞错了结构形式，这个是外包式的直角角接件，内型腔的两个垂直面刚好贴合两根型材的外直角表面，安装时从接头的侧面拧入紧定螺丝，直接顶紧在型材的外表面上，就能完成两根型材的直角固定，安装效率比插入式的接头更高，后期拆卸调整也更方便，不需要把型材从端部串入，直接在拼接位置卡上接头就能锁固，非常适合现场改造、临时搭建的通讯支架场景。设计这种外包式角接头的时候，内槽的尺寸公差要控制得更精准，槽的内宽尺寸要比型材的外轮廓尺寸大0.15mm左右，保证既能顺利卡入型材，又不会出现配合间隙过大导致的拼接错位；槽的深度一般覆盖型材外表面15-20mm的长度，保证足够的抱紧面积，避免螺丝锁固后型材出现转动偏移；接头的外边缘做了小倒角处理，去除挤压后的锐边毛刺，搬运和安装时不会割伤线缆或者施工人员的手套。

　　在通讯户外场景使用时，这类角接头一般会和型材做同材质的表面处理，比如阳极氧化或者喷塑，保证和型材的耐候性一致，长期在户外日晒雨淋的环境下也不会出现锈蚀，连接强度不会因为环境因素出现衰减。很多刚入行的结构设计人员做型材框架设计时，容易忽略角接件的配合公差，要么把接头尺寸做的太小装不进去，要么间隙太大导致框架拼完之后对角线误差超标，其实在建模阶段就要把型材的公差带考虑进去，按照型材的最大实体尺寸来设计接头的内槽尺寸，同时预留出表面处理层的厚度，比如喷塑层一般有0.05-0.1mm的厚度，建模时就要提前把这个厚度补偿进去，避免表面处理之后接头卡不进型材。另外，这类角接头的转角位置不要做尖锐的直角外轮廓，倒一个小的C角或者R角，既能提升挤压成型时的模具寿命，减少模具转角处的应力开裂，也能避免安装时边角磕碰掉漆，影响外观和防护性能。在实际选型时，还要根据框架的承载要求选择合适的接头壁厚，如果是承载较重的通讯设备机柜框架，接头壁厚可以选2-3mm的规格，如果是轻型的走线架、天线支架，1.5mm的壁厚就足够满足受力要求，不需要过度设计造成成本浪费。
