影视衍生不规则层叠碳结构造型摆件

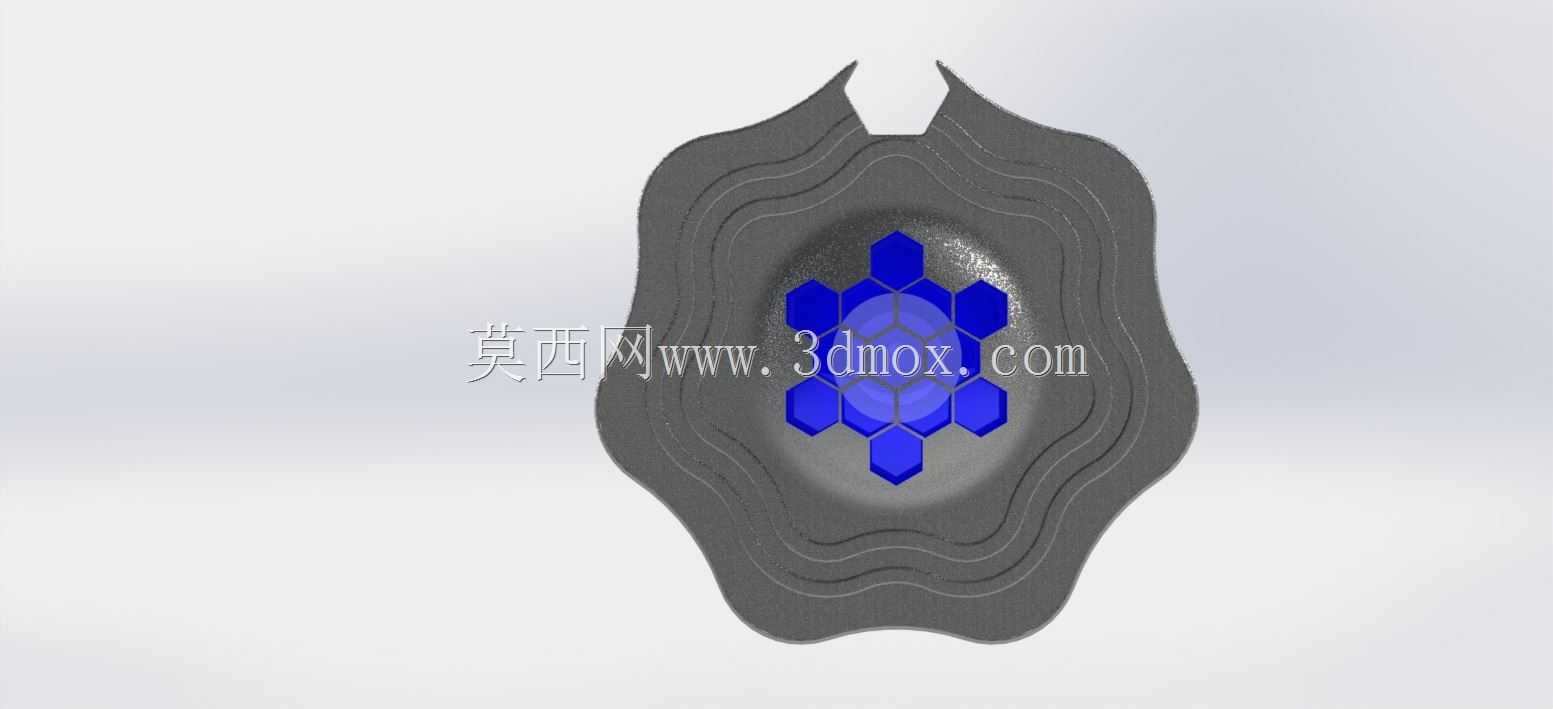

　　这款造型件的设计灵感源自科幻影视IP中的核心视觉元素，整体采用非对称不规则外轮廓，边缘做了多层等高阶梯式的层叠纹理处理，每一层轮廓都做了顺滑的圆角过渡，避免尖锐棱角带来的加工应力集中问题，同时也让视觉上的层次感更柔和。中心区域采用正六边形蜂窝阵列的凸起结构，六边形单元做了统一的倒角处理，阵列排布遵循中心对称原则，从视觉焦点向外围自然过渡，和外围的层叠轮廓形成材质与形态的双重对比。从实际应用场景来看，这类造型件主要作为桌面装饰摆件、IP周边展示件使用，也可作为文创产品的原型件用于3D打印批量制作，部分场景下也可作为概念展示的道具件，用于科幻主题展陈、影视道具复刻等场景。

　　设计过程中，首先确定整体的外轮廓边界，整体最大外轮廓控制在120mm*100mm的矩形范围内，整体厚度控制在15mm，这个尺寸边界既适合单手握持把玩，也适合放置在桌面展示架上，不会占用过多空间。层叠结构的每层高度差设置为1.2mm，层与层之间的偏移量根据轮廓曲率做动态调整，曲率大的位置偏移量适当缩小，保证层叠纹理的视觉均匀性，不会出现局部纹理过密或过疏的问题。中心的六边形蜂窝结构，单个六边形的对边距离设置为8mm，凸起高度为3mm，六边形之间的间隙控制在1mm，既保证蜂窝结构的辨识度，也避免间隙过小导致3D打印过程中出现支撑难去除、成型缺陷多的问题。结构设计上，整体采用一体化实心结构，底部做了2mm厚度的平整安装面，保证放置时的稳定性，不需要额外的支撑底座就可以平稳放置在水平台面上。外围层叠结构的侧壁做了0.5mm的拔模斜度，方便后续如果采用注塑工艺批量生产时的脱模作业，同时也能减少3D打印时的支撑用量，降低打印后处理的工作量。中心六边形结构的所有棱边都做了R0.3mm的圆角处理，避免尖锐棱边在把玩过程中造成划伤，也能提升打印成型时的边角质量，减少层纹带来的粗糙感。

　　从功能特性来看，这款造型件没有复杂的活动结构，整体为静态展示件，设计时重点考虑了不同加工工艺的适配性：如果采用FDM3D打印，层厚设置为0.2mm时不需要添加额外支撑，底部平整面直接贴合打印平台即可完成成型，打印完成后只需要简单去除底部 raft 支撑就可以直接使用；如果采用光固化3D打印，细节还原度更高，层叠纹理和六边形结构的边角可以做到更锐利的效果，适合做高精度展示件；如果后续需要开模做量产，整体的拔模角度、壁厚均匀性都满足注塑工艺的要求，壁厚整体控制在3mm以上，不会出现缩痕、填充不足等注塑缺陷。

　　设计思路上没有采用常规的对称造型，而是刻意做了边缘的破损式不规则处理，还原影视设定中堆叠结构的自然生长感，层叠纹理的走向顺着外轮廓的曲率延伸，没有生硬的转折，让整体造型虽然不规则但视觉上保持协调。中心的蓝色六边形区域和外围的灰色基体做了明确的视觉分区，建模时两个区域采用共面结合的方式，没有装配间隙，既可以做双颜色打印实现分色效果，也可以后期通过涂色、电镀等表面处理方式实现色彩区分。安装边界方面，因为是桌面摆件类产品，没有额外的安装孔位，底部平整面的平面度控制在0.1mm以内，保证放置在玻璃、木质桌面等光滑平面上时不会出现晃动，整体重心落在底部平面的几何中心范围内，倾斜15度以内不会出现倾倒问题，日常摆放的稳定性足够。在细节处理上，层叠结构的每一层边缘都做了微小的圆角过渡，避免层与层之间的台阶过于锐利，触摸时的手感更顺滑，不会有割手的问题。中心六边形阵列的排布没有完全铺满整个内凹区域，而是在边缘位置做了自然的截断处理，和外围的层叠结构形成自然的衔接，不会出现生硬的边界感。整体造型的曲面过渡全部采用G2连续处理，渲染和实际成型时不会出现曲面褶皱、光影不顺的问题，视觉质感更流畅。
