八粒装木糖醇胶泡罩包装托盘结构设计

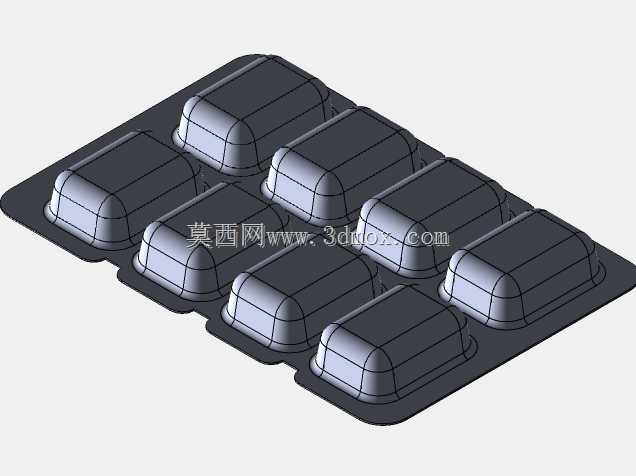

　　本次呈现的泡罩包装结构，主要面向胶基糖果类快消品的内包装承载需求，在终端零售、便携消费场景中承担产品防护、规整排布、取用便捷性提升的核心作用。日常流通环节里，这类泡罩托盘需要直接和外层铝箔封合，形成独立的密封包装单元，既可以避免单粒木糖醇胶受到外力挤压变形，也能阻隔外界潮气、粉尘污染，保障内容物在保质期内的形态与卫生状态达标。从结构功能来看，整个托盘采用一体化吸塑成型工艺制作，排布了八个独立的型腔，单型腔的轮廓完全匹配木糖醇胶的圆角长方体外形，型腔侧壁设置了微小的拔模斜度，既方便生产过程中从成型模具上顺利脱模，也能让糖果在装入后不会出现过度晃动，同时消费者取用的时候可以轻松将单粒产品顶出，不会出现卡滞或者撕破托盘的情况。

　　型腔之间的连接筋带做了等宽设计，一方面保证整板托盘的结构强度，在堆叠、运输过程中不会因为外力挤压出现型腔塌陷，另一方面也让整板包装在冲切成型的时候，受力更加均匀，减少边缘毛边、型腔变形的不良率。设计过程中，首先需要匹配对应灌装封合设备的走料步距，托盘整体的长宽尺寸严格适配生产线的模具定位孔间距，保证吸塑片材在设备上输送的时候不会出现偏移，封合的时候铝箔和托盘边缘能够完全对齐，不会出现封边错位导致的密封失效问题。型腔的深度设置参考了常规木糖醇胶的厚度尺寸，预留了0.2mm的装配间隙，既不会因为间隙过大导致糖果在型腔内窜动磨损表层包衣，也不会因为间隙过小导致灌装时糖果无法顺利落位，造成生产堵料。

　　托盘边缘的封合边做了平面度控制，整个封合面的平面度公差控制在0.1mm以内，保证热封的时候压力能够均匀传递到整个封合面，避免出现局部封合不牢导致的漏气问题。考虑到终端消费者的使用习惯，相邻型腔之间的筋位做了弱化压痕设计，消费者可以沿着压痕轻松将单粒或者多粒糖果从整板上掰下，不需要借助额外的工具，掰断后的边缘光滑无毛刺，不会划伤手部。型腔顶部的圆角过渡做了差异化设计，靠近托盘外侧的圆角半径略大于内侧，一方面是提升吸塑成型时的材料流动性，避免成型过程中圆角处出现材料过薄导致的破洞，另一方面也能减少整板包装在运输过程中，边角位置因为碰撞出现的开裂问题。

　　整个托盘的材料选用常规的食品级PVC或者PET片材，设计时的材料厚度选型参考了型腔的深度和排布密度，保证成型后每个型腔的侧壁厚度均匀，不会出现局部过薄导致的防护性能下降。在安装边界层面，该托盘的外形尺寸完全适配主流的泡罩包装机成型模具，不需要对现有设备进行额外改造就可以直接上线生产，降低生产端的适配成本。托盘底部的平面度也做了对应设计，保证在后续的装盒工序中，整板泡罩能够顺利被吸盘抓取，送入外包装盒中，不会因为底部翘曲导致吸盘取料失败，影响整线的生产效率。从实际使用场景出发，这类泡罩结构除了承载木糖醇胶之外，也可以通过调整型腔尺寸适配同形态的其他压片糖果、胶囊类产品，具备一定的结构通用性，设计时预留的尺寸调整余量，也方便后续快速迭代改型，缩短同类型包装的开发周期。结构设计过程中还考虑了堆叠存储的需求，多个空托盘堆叠的时候，型腔之间可以互相嵌套，减少存储占用的空间，同时嵌套深度做了限位设计，不会因为嵌套过紧导致生产时分盘困难，影响上料效率。
