海藻酸盐搅拌机专用锥齿传动零件

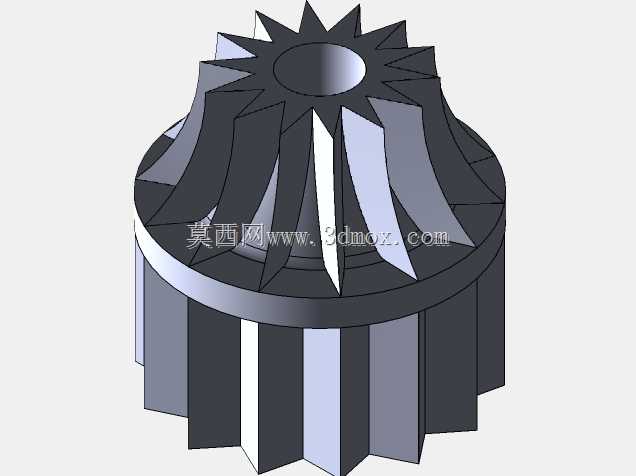

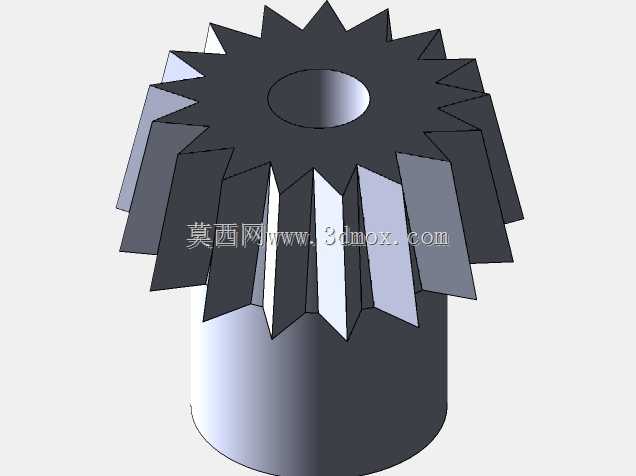

　　在牙科诊疗配套的印模材料制备场景中，海藻酸盐材料的均匀搅拌直接影响印模精度，这类自动搅拌机的核心传动部件长期处于高频率启停、带载启动的工况，原厂配件停产后设备往往面临整机报废的问题，重新设计适配的传动齿轮是恢复设备功能成本最低的方案。这款齿轮采用上下两段式齿形结构，上段为16齿的伞形锥齿，齿向沿锥面呈放射状分布，齿顶带有15度的倾角，主要承担输入端的动力换向传递，可将电机输出的垂直轴向动力转换为水平方向的搅拌轴转动，齿面的螺旋角经过反复校核，能在啮合时保证至少2个齿同时接触，避免单齿受力过大出现崩齿问题，适配日常搅拌作业中频繁正反转的载荷冲击。

　　下段为直齿圆柱结构，齿宽12mm，主要承担与搅拌轴连接端的扭矩输出，直齿段的齿根做了R0.8的圆角过渡，减少应力集中，在带载启动瞬间可分散齿根处的弯曲应力，避免长期使用后出现齿根断裂。设计过程中首先测绘了原设备安装腔的边界尺寸，齿轮总高度控制在28mm，最大外圆直径32mm，中心安装孔直径6mm，孔壁带有1.5mm宽的键槽，可与搅拌轴的平键紧密配合，保证扭矩传递无打滑，安装时齿轮下端面与腔体内轴承端面的间隙控制在0.2mm，既不会出现轴向窜动，也不会因间隙过小导致运转时摩擦发热。上段锥齿的啮合间隙调整为0.1mm，配合设备原有的聚甲醛材质配对齿轮，运转时噪音控制在45分贝以内，不会对诊疗环境造成噪音干扰。

　　齿形建模时先通过渐开线方程生成基准齿廓，再根据锥面的分度圆锥角投影生成三维齿形，每个齿面都做了0.2mm的拔模斜度，若采用尼龙材质注塑加工可顺利脱模，若采用不锈钢材质机加工也能减少铣削时的刀具干涉。考虑到海藻酸盐搅拌过程中可能有少量材料粉末渗入传动腔，齿轮的齿顶与腔体内壁的径向间隙留了1mm，避免粉末堆积后卡滞齿轮转动，齿轮上端面的中心做了深度2mm的凹孔，可适配设备原有的顶针定位结构，保证齿轮运转时的同轴度，径向跳动控制在0.05mm以内，避免搅拌轴出现偏摆导致搅拌不均匀。

　　实际装配验证中，这款齿轮可完全适配AM001与AM002两款型号的自动搅拌机，空载运转时无卡顿，带载搅拌时输出扭矩稳定，可满足日常诊疗中单次搅拌30秒、每日启停数十次的使用频率，齿面的耐磨性能可支持至少两年的正常使用，无需频繁更换配件。建模过程中对每个齿的形位公差都做了约束，齿向公差控制在0.03mm，齿形公差0.02mm，保证配对啮合时接触斑点覆盖齿面70%以上，减少局部磨损。齿轮下端的直齿段与上端锥齿段的同轴度公差设置为0.02mm，避免两段齿不同心导致运转时出现周期性异响。
