医用手持雾化器曲面结构设计方案

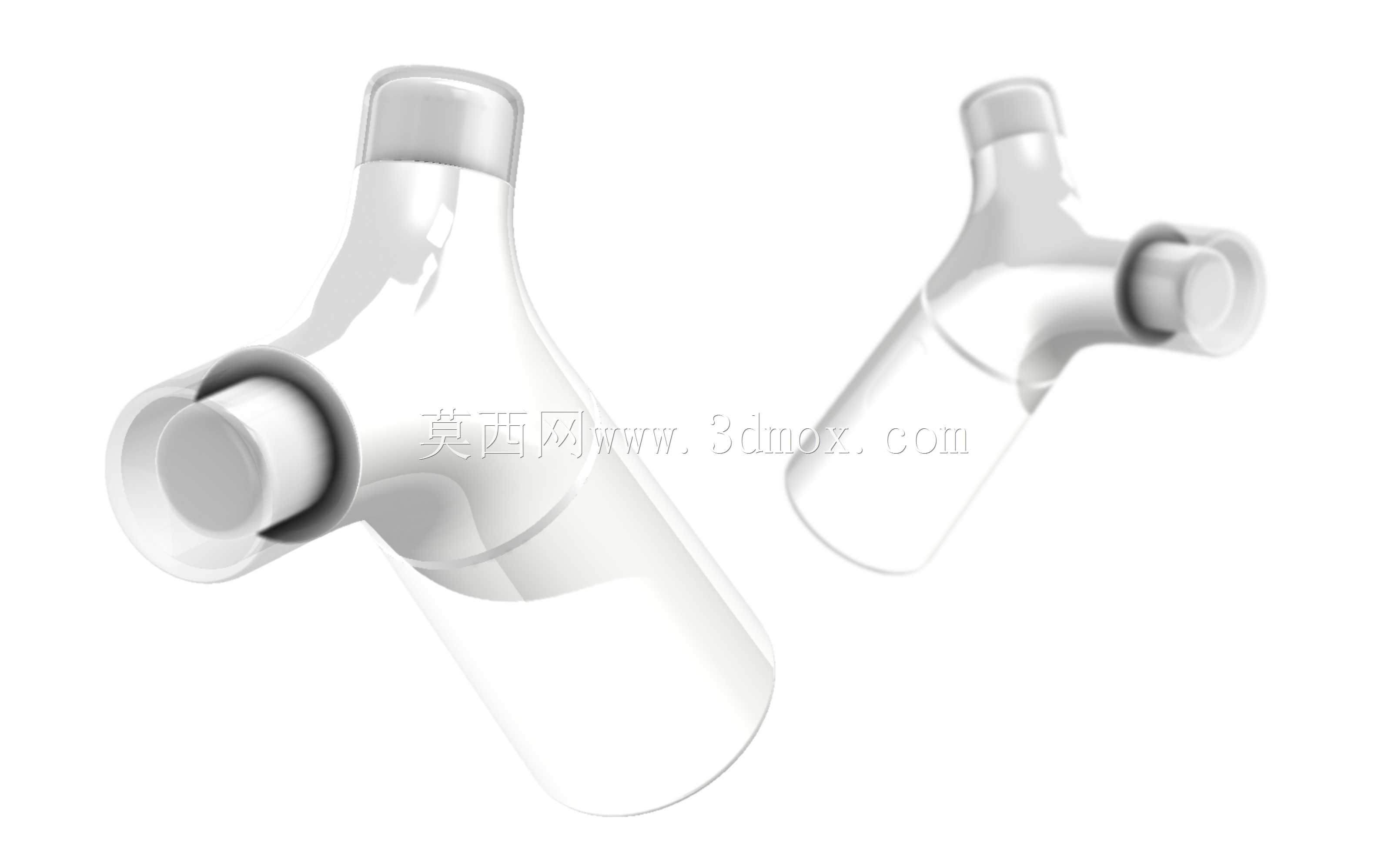

在呼吸科临床护理、家庭慢病长期干预场景中，手持雾化器是将药液打散为可吸入微米级雾粒的核心给药载体，区别于大型台式压缩雾化设备，手持款的核心诉求是单手握持操作无负担、气道内药液残留量低、不同体位使用时不会出现药液漏液。本次设计的雾化器主体采用Y型三通式流道布局，一端为咬嘴接口，一端为药杯安装位，另一端预留压缩气源接入端口，三个接口的过渡区域是整个结构的设计难点——如果采用常规直角拼接或者简单圆角过渡，高速气流携带药液经过转角时会产生明显的紊流，部分大粒径药滴会直接撞击内壁凝结回流，既降低实际给药效率，也会导致药杯内药液消耗速率不稳定，影响临床给药剂量的准确性。

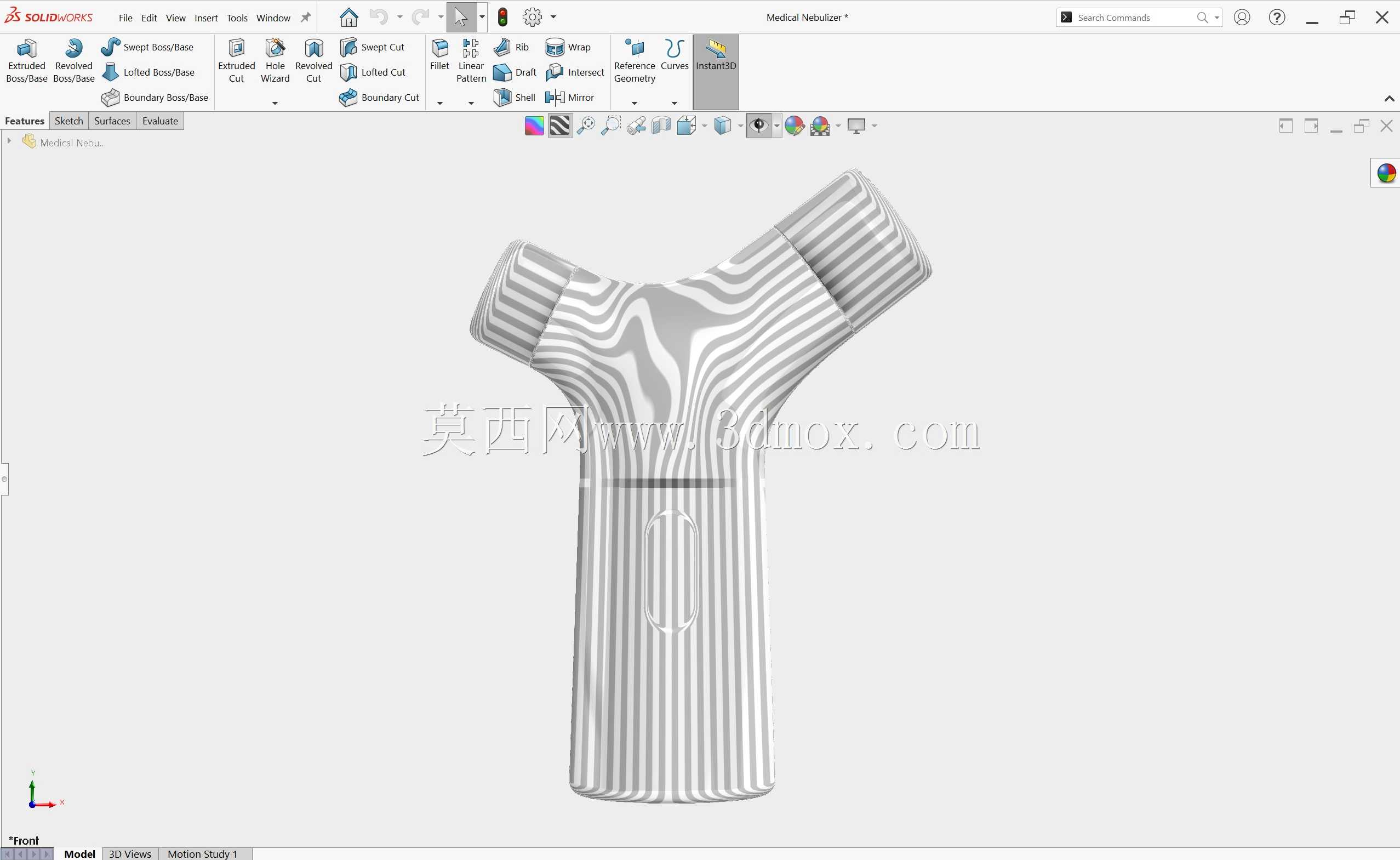

建模过程中没有采用常规的实体拉伸加圆角的处理方式，而是先通过样条曲线勾勒三个接口的中心轨迹线，提前预留出气流的转向缓冲弧度，轨迹线的曲率变化全程保持G2连续，避免出现曲率突变点造成的气流局部涡旋。外轮廓曲面的构建完全贴合成年男性、女性平均手掌握持的指腹弧度，主体握持段的截面采用渐变椭圆设计，靠近咬嘴的位置截面收窄，方便使用者含住咬嘴时手腕保持自然放松角度，靠近药杯端的截面略微加宽，平衡整个设备的重心，避免单手持握时出现头重脚轻的滑脱问题。

从安装边界来看，咬嘴端采用标准的22mm圆锥接头，适配临床通用的一次性雾化咬嘴、面罩配件，不需要额外定制转接件；药杯安装位设置了1.5mm深度的环形定位槽，配合硅胶密封圈可以实现药杯的快拆安装，拆卸时只需要旋转30度即可拔出，日常清洁、加药操作不需要额外工具；气源接口端预留了8mm的气管插入深度，接口外壁设置了两圈环形凸筋，插入气源软管后可以实现足够的拉拔力，避免治疗过程中气管受拉扯脱落。

流道内壁的曲面处理全程保持顺滑无台阶，所有曲面拼接处的公差控制在0.02mm以内，避免出现藏液的死角，减少使用后的清洁难度，也能降低药液残留造成的交叉污染风险。外壳壁厚统一设置为2mm，既满足手持设备的抗摔强度要求，也不会因为壁厚过大造成整体重量超标，装配完成后整体重量控制在80g以内，长期单手握持不会产生明显的酸胀感。外观曲面没有设置多余的装饰棱线，整体外表面保持连续顺滑，日常使用时沾染的药液、污渍可以直接用湿布擦拭干净，不会出现缝隙积污的问题。在接口过渡区域的曲面构建时，反复调整了样条曲线的控制点位置，确保内外曲面的壁厚均匀，不会出现局部壁厚过薄导致的注塑成型缩痕，也不会因为局部壁厚过厚造成材料浪费、成型周期延长的问题。
