适配DJI F450机架的医用急救药盒挂载挂钩

在无人机应急救援场景中，尤其是针对山地、水域、交通拥堵区域的院前急救场景，小型多旋翼无人机的快速投送能力，能为突发伤病员争取关键的黄金救治时间，而适配机架的挂载结构，是保障急救物资稳定携带、安全投放的核心部件。这款挂载结构专门针对DJI F450机架设计，用于固定带红十字标识的方形急救药盒，解决了小型四旋翼无人机搭载急救物资时的固定可靠性问题。

从实际使用场景出发，该挂钩的设计首先考虑了飞行过程中的载荷稳定性，F450机架作为成熟的四旋翼飞行平台，常用起飞重量在800g到1200g区间，常规急救药盒装载止血带、消毒棉片、速效救心丸、止血粉等轻量化急救物资后，整体重量控制在150g以内，挂钩的静载荷冗余设计达到3倍额定挂载重量，能够应对无人机起降、转向、遇风切变时的瞬时冲击力，避免飞行过程中药盒脱落。

结构设计上，挂钩采用一体化的安装底座加吊环结构，底座为平板式贴合设计，可通过双面泡棉胶加扎带双重固定的方式，安装在F450机架的顶部中心位置，避开飞控、GPS模块的安装区域，不会干扰机架原有电子设备的信号接收与布线走向。吊环部分采用圆弧过渡的封闭式环型结构，既可以通过绑带穿过吊环将药盒与挂钩绑定，也可搭配快拆销实现药盒的空中快速投放，适配不同的救援投送需求。底座与吊环的衔接处做了加厚的圆角过渡处理，避免应力集中导致的结构断裂，在SolidWorks建模过程中，该位置做了专门的应力仿真验证，在10m/s风速下的机动飞行工况下，衔接处的最大应力远低于常用PLA、PETG3D打印材料的屈服强度，同时也适配尼龙材质的机加工生产需求。

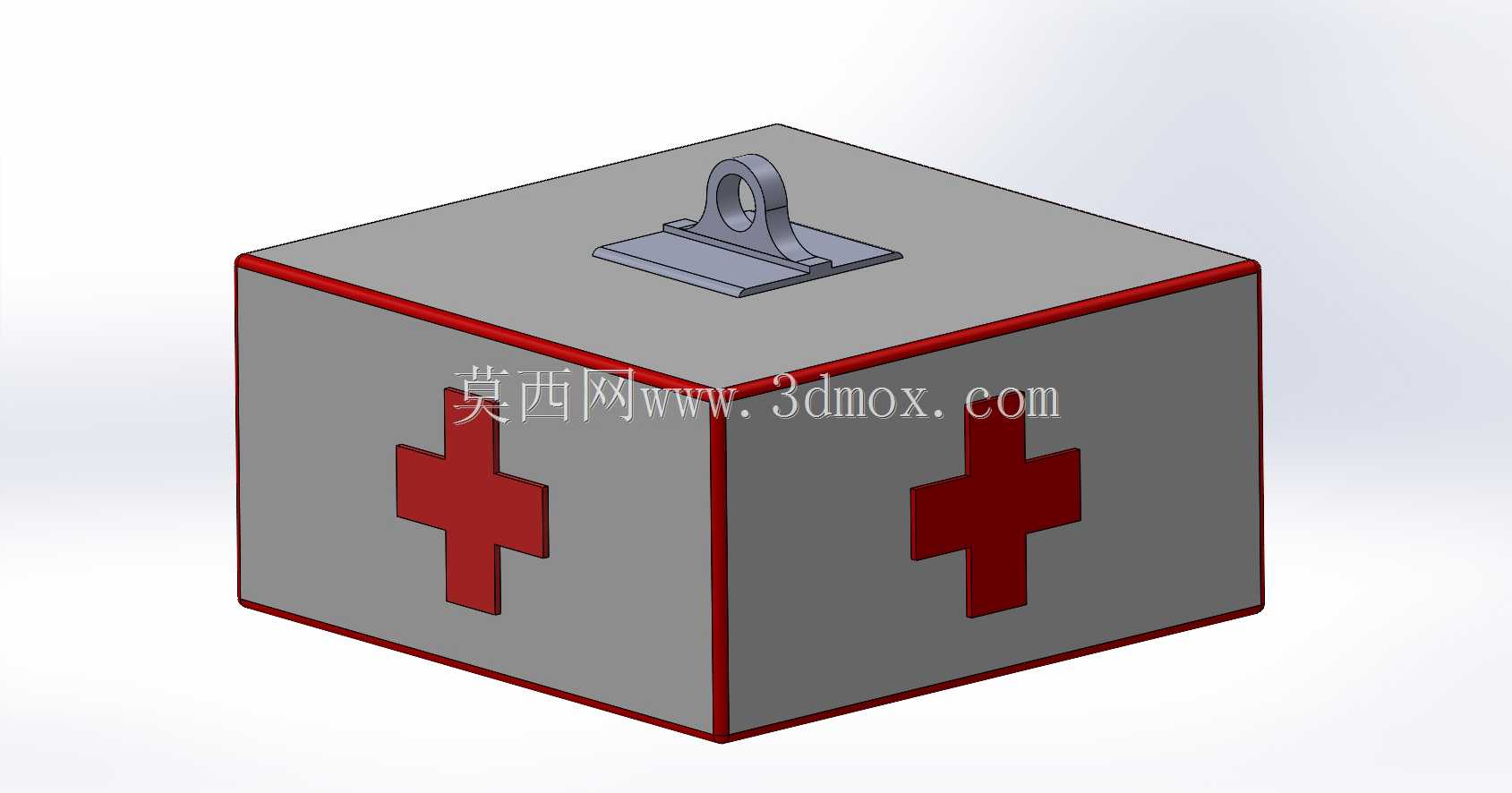

安装边界方面，挂钩底座的长宽尺寸控制在30mm*25mm，刚好适配F450机架顶部中心的空闲安装平面，不会突出机架上板的边缘，避免飞行过程中挂钩与螺旋桨气流产生不必要的干扰，吊环的高度控制在15mm，整体挂载后药盒顶部与螺旋桨旋转平面的距离保持在20mm以上，杜绝了药盒晃动触碰螺旋桨引发飞行事故的风险。药盒本身为立方体结构，表面的红十字标识清晰醒目，挂钩安装位置处于药盒顶面中心，挂载后药盒重心与机架重心的同轴度偏差控制在5mm以内，不会因为挂载导致无人机重心偏移过大，增加飞控的调节负担，影响飞行稳定性。

从功能特性来看，该挂钩除了适配急救药盒的挂载外，也可兼容同安装尺寸的小型物资盒、信号弹、喊话器模块等轻量化挂载，拓展F450机架在应急巡查、森林防火预警、小型物资投送场景下的使用能力。设计过程中没有采用复杂的快拆机构，一方面是为了降低结构自重，整个挂钩的重量仅为8g，不会过多占用无人机的有效载荷配额，另一方面简单的结构也降低了故障概率，在户外复杂环境下使用时，不会因为沙尘、低温导致机构卡滞，保障挂载的可靠性。针对教育研究场景，该结构的建模过程完整保留了参数化特征，学习者可以通过修改底座尺寸、吊环孔径、过渡圆角等参数，快速适配不同尺寸的机架与挂载物，掌握无人机挂载结构的设计要点，理解载荷分布、重心匹配、安装避让等工程设计的核心原则。在实际测试中，搭配该挂钩的F450机架，搭载急救药盒完成1公里半径的飞行投送任务时，飞行姿态稳定，药盒固定牢靠，投放过程顺畅，能够满足基层应急救援站点的小型急救物资快速投送需求，填补了小型消费级改装无人机在急救场景应用中的挂载配件空白。
