医用血液采集注射器结构设计

在临床检验、静脉采血的日常诊疗场景中，这类采血注射器是医护人员最常接触的基础器械之一，其结构设计的合理性直接影响采血操作的流畅度、样本完整性以及患者的穿刺体验。不同于常规注药注射器，采血场景对器械的负压稳定性、推杆滑动阻尼、针头与针筒的连接密封性有更严苛的要求，建模过程中需要完全贴合临床使用的实际工况做结构还原。

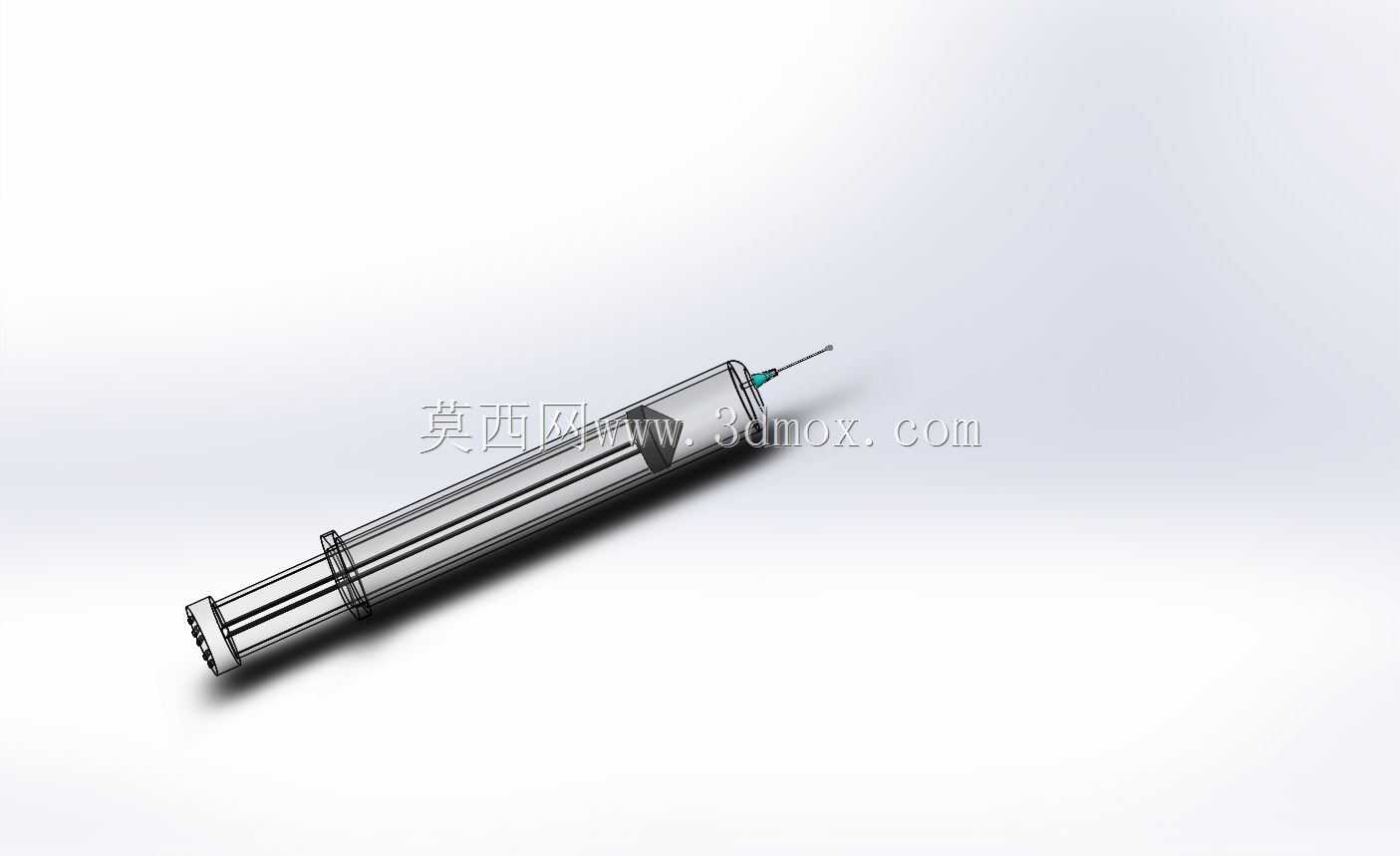

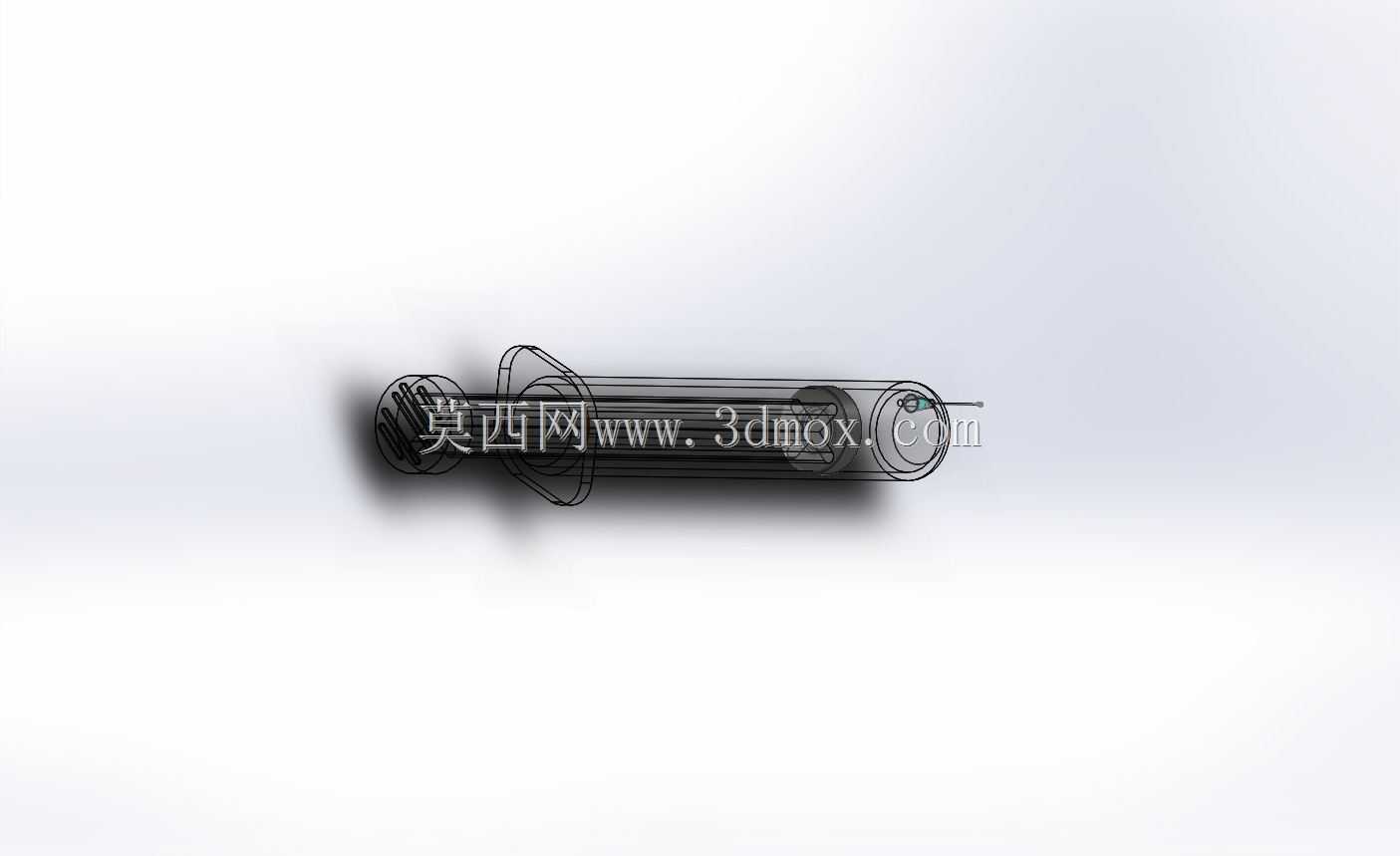

从功能实现逻辑来看，整套结构分为外针筒、橡胶活塞、推杆、针头座、穿刺针五个核心部分。外针筒采用透明医用级高分子材质的等径圆筒结构，筒壁厚度控制在1.2mm左右，既保证足够的结构强度避免握持时发生形变，又能清晰观察筒内血液样本的液位与状态，筒身前端的锥度接头严格遵循6:100的鲁尔接头标准，能够和常规采血针头、输液接头实现无泄漏适配，接头根部设计有一圈0.8mm的限位凸台，防止针头安装过深刺破筒壁或者安装不到位发生脱落。

推杆部分的设计需要兼顾操作手感与结构可靠性，推杆截面为十字筋结构，相比实心杆在同等重量下抗弯强度提升40%以上，避免大剂量采血时推杆受力弯曲导致卡滞；推杆前端的活塞卡槽采用倒刺结构，和橡胶活塞装配后能够承受15N以上的轴向拉力，不会在抽拉过程中出现活塞脱落导致的采血失败。橡胶活塞的唇边设计为双道密封结构，和针筒内壁的过盈量控制在0.3mm，既保证滑动时阻尼均匀，不会出现抽拉卡顿或者负压泄漏的情况，又能在推杆回推时保证足够的密封性，避免样本渗漏。

针头座部分采用内嵌式金属衬套设计，穿刺针的尾部穿过衬套后和针筒内腔连通，衬套和塑料针座之间通过注塑包胶实现固定，能够承受20N以上的横向弯折力，避免穿刺时针头弯折偏移。穿刺针的针尖采用三段式磨面设计，刃口角度控制在15度左右，能够最大程度降低穿刺时的皮肤阻力，减少患者的痛感，针管内径控制在0.8mm，既保证血液能够在负压作用下快速流入针筒，不会因为管径过细出现溶血，又能避免管径过粗导致穿刺创伤过大。

建模过程中需要重点关注各部件的装配间隙：推杆和针筒尾部的定位凸缘之间预留0.2mm的滑动间隙，保证推杆能够顺畅抽拉不会出现偏磨；橡胶活塞和针筒内壁的配合公差控制在H7/f6的区间，过盈量过大则操作阻尼过大，医护人员长时间操作容易疲劳，过盈量过小则会出现负压泄漏，无法顺利抽取血液样本。针筒尾部的指压翼设计为双侧对称结构，单侧翼宽度12mm，边缘做R2的圆角处理，贴合医护人员手指的按压接触面，避免长时间操作造成的压痕。

从安装边界来看，整套注射器装配完成后总长度控制在115mm左右，针筒外径16mm，能够适配常规的采血试管架、一次性采血针包装的尺寸要求，不需要额外调整现有诊疗耗材的存储、运输适配结构。针头座的外径控制在8mm，能够和市面上通用的针头护帽实现过盈配合，护帽装配后能够完全包裹穿刺针，避免运输、存储过程中针尖被污染或者扎伤操作人员。

在实际临床使用中，这类采血注射器需要适配不同的采血量需求，筒身的刻度标识从1ml到10ml间隔1ml做环形凸棱标识，即使筒身沾染血迹也能通过触感识别刻度，避免视觉误判。推杆尾部的按压盘直径15mm，表面做防滑纹理处理，医护人员佩戴乳胶手套操作时也不会出现打滑的情况。整套结构没有多余的复杂零件，所有部件都采用注塑成型工艺即可实现批量生产，装配工序仅需要活塞压装、针头固定、护帽装配三个步骤，能够满足医用耗材大规模量产的成本控制要求，同时所有和人体接触的部件都做了圆角钝化处理，没有尖锐棱角，避免操作过程中造成意外划伤。
