开口式C型卡箍衬套结构设计

项目分类:通用五金配件 发布时间:2025-12-18 ID:1096377
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计
  • 开口式C型卡箍衬套结构设计

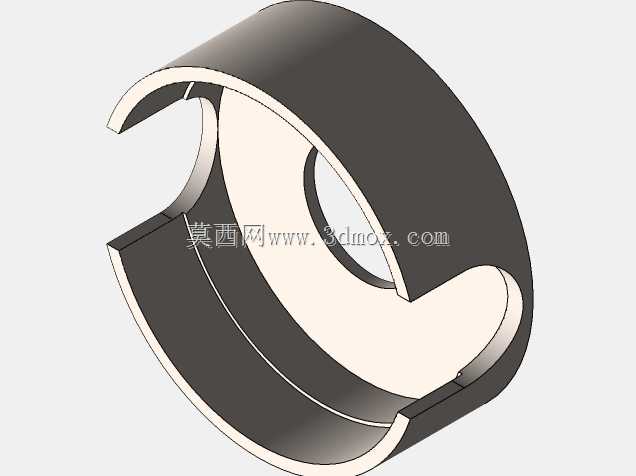

  这类开口C型结构的衬套卡箍,在小空间管路固定、薄壁轴类限位场景里的适配性远高于整环式衬套,日常做通讯设备内部走线固定、小型气动管路排布的时候,经常会碰到安装位预留操作空间不足的问题,整环衬套需要从轴端或者管路端头穿入,很多已经布设完成的管线根本没有操作余量,这种开口式的结构可以直接从侧向卡入安装位,不需要拆解原有管线布局,能大幅降低现场改装、后期维护的操作难度。从结构设计逻辑来看,这个零件采用等壁厚弧形卷制结构,开口处做了圆弧过渡处理,没有尖锐的冲切毛边,一方面是避免卡入安装的时候刮伤管线外层的绝缘层或者气动软管的壁面,另一方面也能减少应力集中点,避免长期夹持受力后开口位置出现疲劳开裂。零件的内外壁都做了同轴度公差约束,内壁和被夹持的轴/管外壁贴合面的弧度匹配度经过反复调整,保证卡入后整个弧面均匀受力,不会出现局部点接触导致的夹持力不足、或者长期受压后管线局部变形的问题。安装边界方面,这类零件的外径比被夹持工件的外径大出两个壁厚的尺寸,开口的张开量控制在壁厚的1.2倍以内,既保证安装的时候可以顺利掰开卡入,又不会因为张开量过大导致材料超过屈服极限出现塑性变形,失去夹持回弹能力。

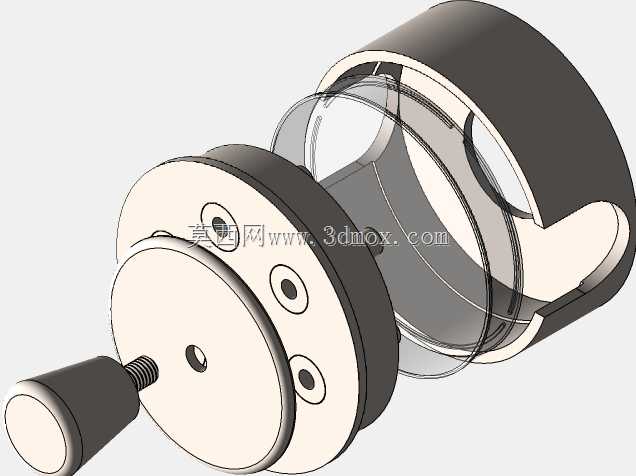

  实际使用的时候,这类衬套卡箍通常会配合对应的卡座使用,外壁的弧面和卡座的内槽贴合,卡座提供径向的约束,避免卡箍受外力后张开脱落,内壁直接接触被固定的工件,既可以起到防滑移位的作用,也能缓冲设备运行时产生的小幅振动,避免硬接触产生的磨损或者异响。在通讯类设备的内部结构里,这类零件经常用在射频线缆、信号传输线的固定位,因为通讯设备内部走线密集,很多线缆布设完成后后期调整加装配件的时候,没有办法从端头穿入固定件,这种侧向卡装的结构就可以直接在现有线缆的任意位置加装固定,不需要拆解已经调试完成的线路,能大幅减少后期运维的工作量。

  设计的时候特意把开口的两个端面做了微倒角处理,卡入的时候不会卡滞在管线的外被纹路里,顺着按压方向就能顺利滑入到位,不需要额外的工具撬动,徒手就能完成安装操作。零件的壁厚选择是结合夹持力需求和安装空间做的平衡,壁厚过薄会导致夹持力不足,设备受振动的时候容易出现松脱移位,壁厚过厚则会占用过多的安装空间,不符合通讯设备内部紧凑布局的要求,最终选定的壁厚参数可以在常规的工作温度范围内保持稳定的夹持弹力,不会因为长期受力出现应力松弛,也能耐受通讯设备内部工作时产生的温升,不会因为温度升高导致材料性能下降。

  另外这个结构的断面没有做额外的翻边处理,是因为安装位的卡座槽宽刚好和零件的宽度匹配,翻边反而会增加零件的宽度尺寸,无法嵌入预设的安装槽内,平直的断面可以和卡座槽的侧壁完全贴合,轴向不会出现窜动,固定后的位置精度更有保障。在做三维建模的时候,这个零件的弧形轮廓是按照被夹持工件的公称直径做的等距偏移,开口处的回弹量提前做了补偿,也就是自由状态下零件的内径比被夹持工件的外径略小0.1到0.2毫米,这样卡入之后依靠材料自身的回弹力就能产生初始的预紧力,即使卡座的固定螺丝没有完全锁死,零件也不会从工件上滑落,给安装操作留出足够的调整余量。这类结构除了通讯设备内部的管线固定,在小型自动化设备的气动管路排布、消费电子产品的内部走线固定场景里也有大量应用,核心优势就是安装灵活、不占用轴向操作空间、夹持力稳定,不需要复杂的安装工具就能完成装配,非常适合空间紧凑、后期维护需求高的应用场景。建模过程中对开口位置的曲率做了多次调整,避免张开的时候应力集中在开口根部,通过有限元受力分析验证,在最大允许张开量的情况下,开口根部的最大应力远低于材料的屈服强度,反复拆装数十次也不会出现断裂或者塑性变形,能够满足全生命周期的使用需求。
