简易可热塑贴合民用防护面罩结构设计

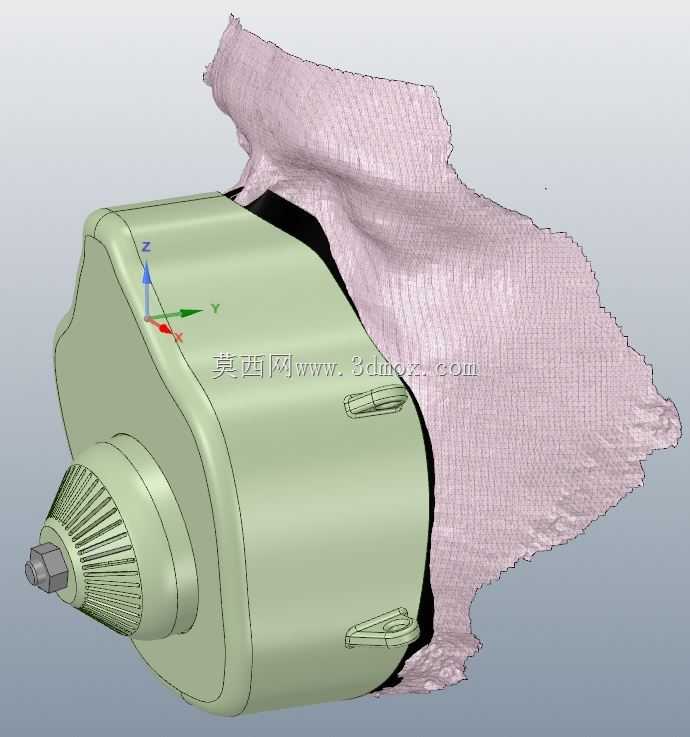

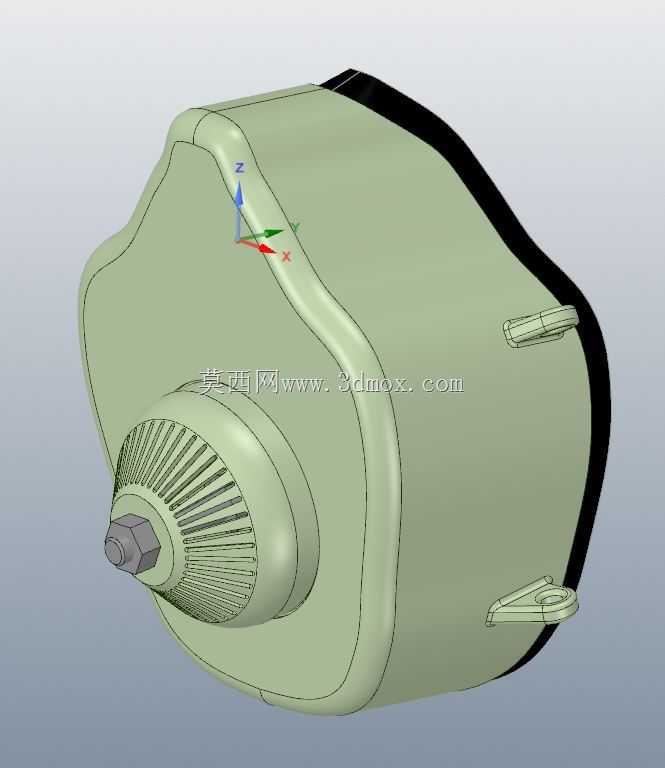

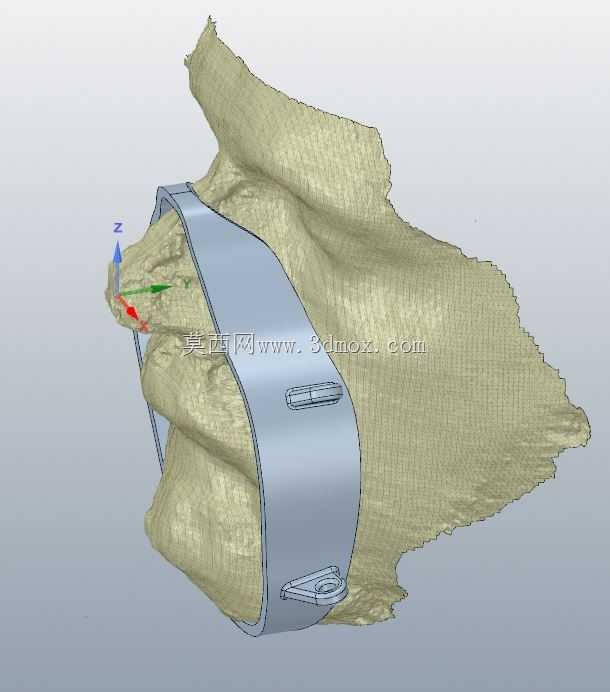

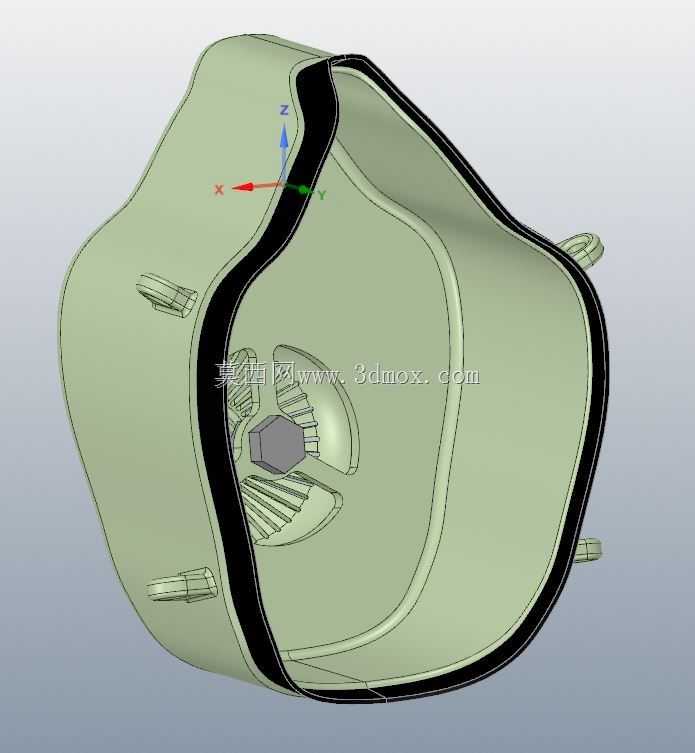

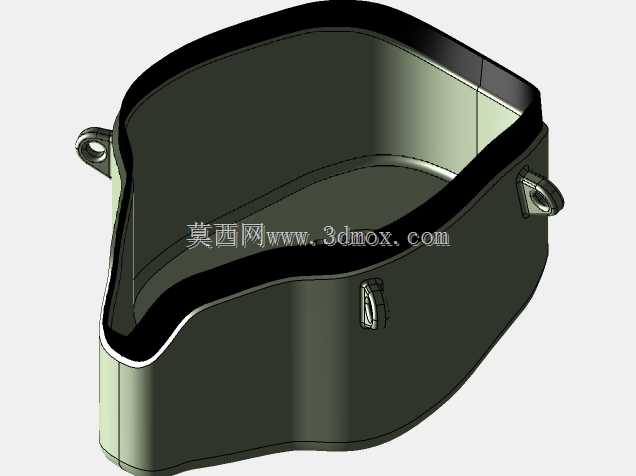

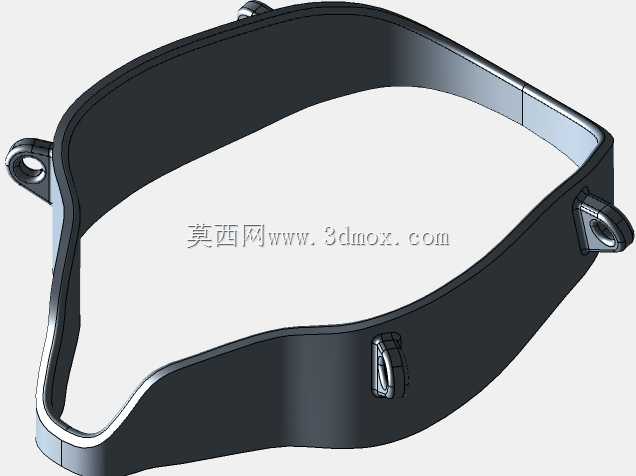

　　这款防护面罩的结构设计，核心瞄准民用应急场景下的个人面部防护需求，适配日常外出、公共空间短时间停留等低暴露风险场景的使用要求，区别于医用级专业防护装备的复杂生产工艺，整体结构做了极简拆分，仅保留核心支撑骨架与滤材压合结构，大幅降低生产与制作门槛。从结构功能来看，主体支撑部分采用一体化曲面造型，曲面弧度参考亚洲成年人面部轮廓的平均点云数据做拟合，边缘做了1.5mm厚度的圆角过渡，避免佩戴时对面部皮肤产生压痕，支撑骨架的中心区域预留了滤材铺设的平整基面，基面四周设置了四个对称的卡扣凸台，凸台高度2mm，宽度3mm，可直接将纸巾、无纺布等片状滤材压合固定在骨架与面部之间，无需额外的绑带穿孔结构，滤材更换时直接掀开凸台即可完成替换，操作逻辑足够简单，适配无专业操作经验的普通用户使用。设计思路上没有采用常规面罩的全包裹密封结构，而是将骨架的贴合边缘做了可热塑调整的壁厚设计，边缘区域壁厚控制在1.2mm，选用常见的热塑性打印材料制作时，用户可通过低温加热的方式对边缘弧度进行二次塑形，匹配不同用户的颧骨高度、鼻梁轮廓差异，解决标准化面罩与不同面部形态贴合度不足的问题，加热塑形时仅需对边缘区域进行均匀加热，骨架主体部分壁厚达到3mm，加热过程中不会产生形变，保证滤材安装基面的结构稳定性。

　　从安装边界与尺寸参数来看，骨架整体横向最大宽度为125mm，纵向高度为110mm，中心滤材覆盖区域的有效尺寸为90mm*80mm，可完全覆盖成年人的口鼻区域，骨架靠近鼻梁的位置做了内凹的避让结构，内凹深度为8mm，避免佩戴时对鼻梁产生压迫，同时减少佩戴眼镜时的起雾概率，呼吸阀位置采用了集成式的格栅结构，格栅间隙为2mm，既可以保证呼吸时的气流通畅，又能对滤材起到支撑作用，避免吸气时滤材贴附在口鼻处影响呼吸顺畅度。

　　实际使用场景中，这款结构无需复杂的生产模具，仅通过普通的熔融沉积成型设备即可完成主体骨架的制作，单份骨架的打印时长可控制在2小时以内，材料消耗量不足20g，适合应急场景下的小批量快速制作，滤材可选用日常易得的纸巾、无纺布、棉片等材料，无需专用的滤棉配件，大幅降低使用成本。结构的受力设计上，骨架整体采用弧形拱面结构，佩戴时受力可均匀分散到颧骨、下巴三个支撑点，长时间佩戴不会出现局部应力集中导致的结构断裂，卡扣凸台做了根部圆角加强处理，反复开合更换滤材时不会出现根部断裂的问题，边缘的热塑区域经过多次加热冷却测试，反复塑形5次以内不会出现材料脆化开裂的情况，可满足日常重复使用的强度要求。

　　不同于常规防护面罩的固定绑带设计，这款结构的两侧预留了绑带穿接的凹槽，凹槽深度1mm，宽度3mm，可直接使用普通的橡皮筋、布带作为绑带，无需专用的固定配件，绑带穿接后不会出现滑脱问题，佩戴时的松紧度可通过绑带长度自由调整，适配不同头围的用户使用。滤材压合的基面做了细微的网格纹路，纹路深度0.2mm，可增加滤材与骨架之间的摩擦力，避免佩戴过程中滤材移位导致的防护缝隙，呼吸格栅的排布方向顺着呼吸气流的方向设置，呼气时气流可顺着格栅间隙快速导出，减少热气在面罩内部的积聚，提升长时间佩戴的舒适度。
