医用氧气分流控制阀结构优化设计

这款分流阀主要面向医用供氧系统的支路分流场景，适配中心供氧终端、便携式制氧机、家用氧疗设备的气路扩展需求，可将单路氧气输入拆分为两路独立可控的输出支路，满足双人同时吸氧、或者单路供氧搭配湿化/雾化支路切换的使用需求，在临床陪护、家庭氧疗、应急医疗站点的供氧布设中都有明确的应用空间。

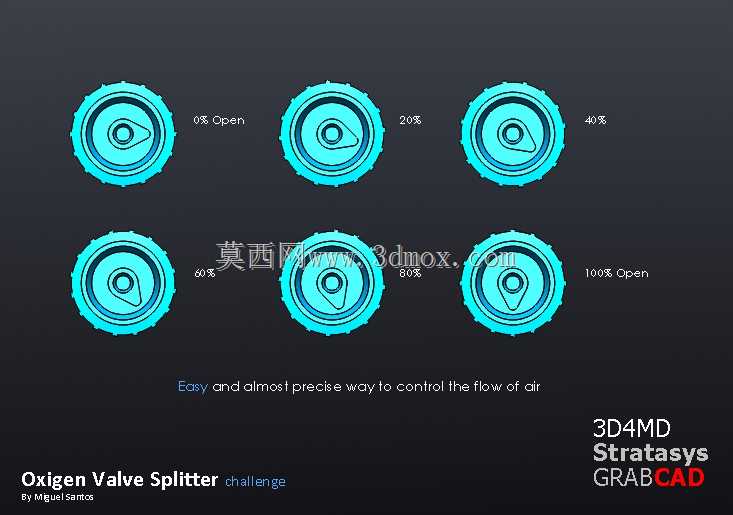

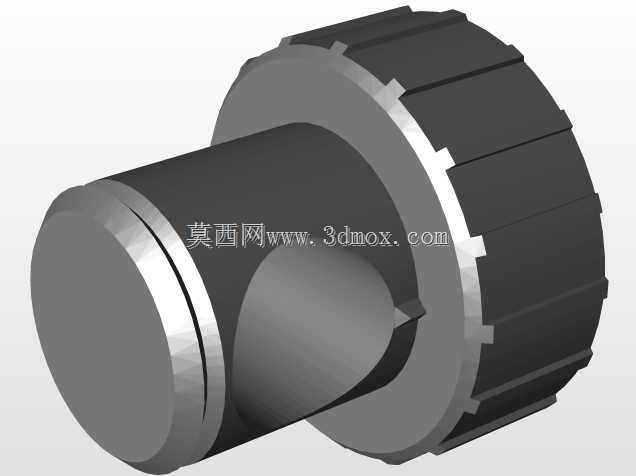

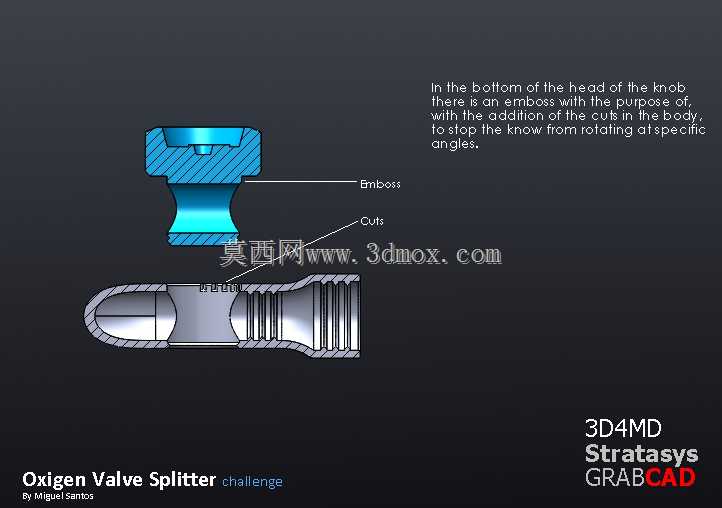

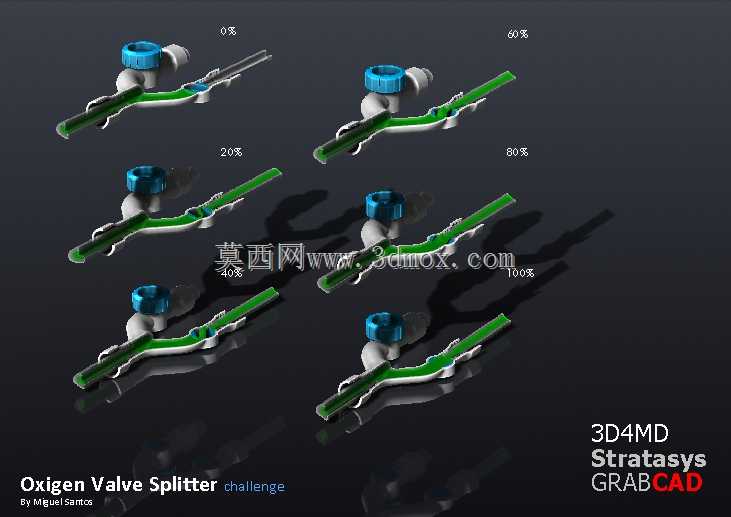

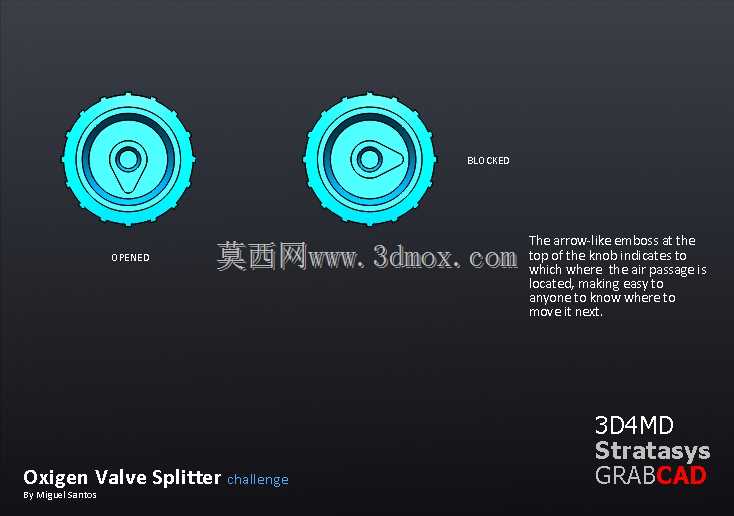

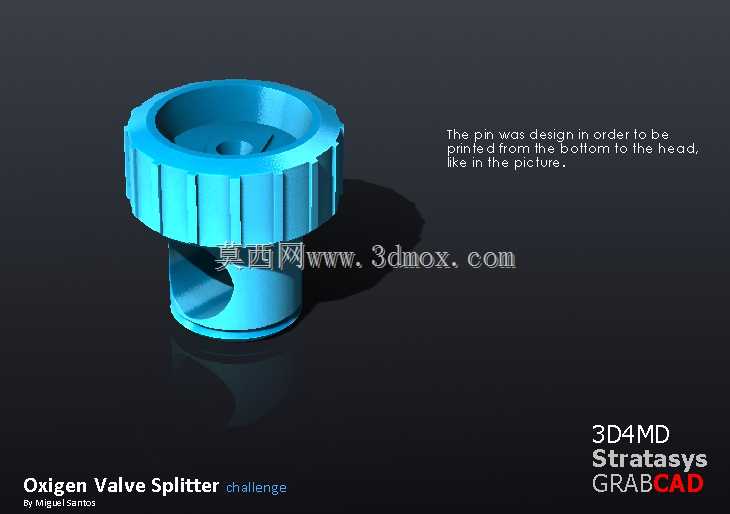

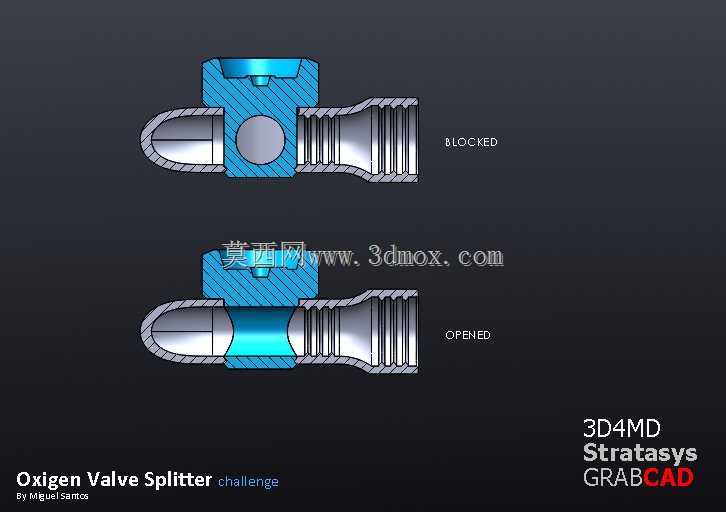

从功能实现逻辑来看，这款结构在初代版本的基础上做了多处针对性的工程优化，核心围绕气路密封性、3D打印成型成功率、操作手感三个维度调整。首先是针状气道的截面形态调整，原先的异形截面气道在打印过程中容易出现支撑残留、内壁粗糙度不均的问题，改为圆形截面后，气道内壁的成型一致性大幅提升，气流通过时的紊流噪声明显降低，同时圆形截面的气道承压能力更强，在0.2-0.5MPa的常规供氧压力下不会出现形变漏气的问题。其次是针阀调节件的尺寸放大，原先的小尺寸调节旋钮在佩戴医用手套操作时容易出现打滑、调节精度不足的问题，增大尺寸后，旋钮的外周防滑齿的接触面积提升，戴手套操作时的阻尼感适中，单圈调节的流量变化梯度更平缓，医护人员或者用户可以精准控制输出氧流量，避免流量骤变带来的不适。

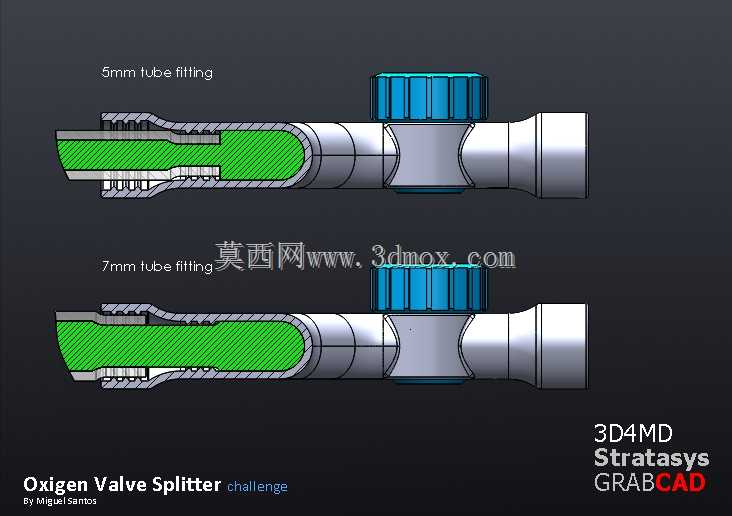

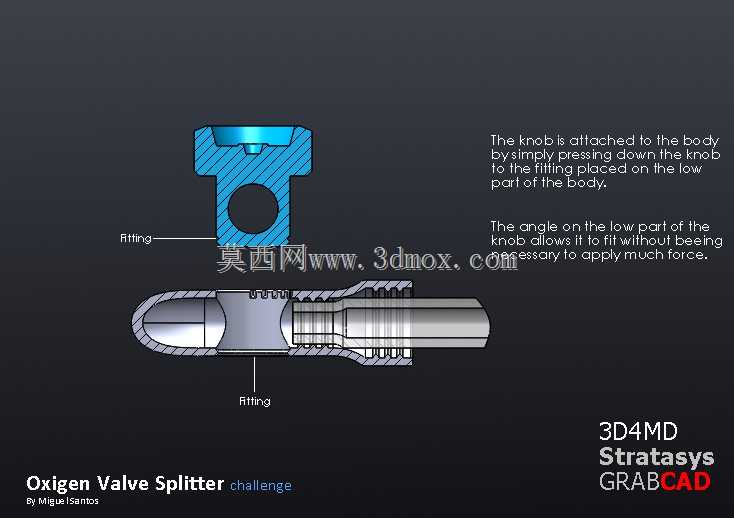

出气口的配合结构也做了针对性调整，原先的螺旋形配合面在装配时需要多圈旋转才能锁紧，且螺旋面的同轴度要求高，3D打印时容易出现螺距偏差导致装配卡滞，改为圆形直插配合结构后，配合面的公差带更易控制，搭配标准的医用氧气管路可以实现快速插拔，插拔力控制在15-25N区间，既不会因为太松导致管路意外脱落，也不会因为太紧导致插拔困难。主体外形的轮廓调整完全围绕FDM、光固化3D打印的成型特性展开，所有悬空面的倾斜角度都调整到45度以上，减少打印过程中的支撑用量，同时支撑接触面都做了0.2mm的偏移余量，去除支撑后不会在主体表面留下明显的支撑痕迹，打印完成后仅需简单去除毛刺即可投入使用，不需要额外的打磨、攻丝等后处理工序，完全可以实现无差错打印，大幅降低小批量定制的加工成本。

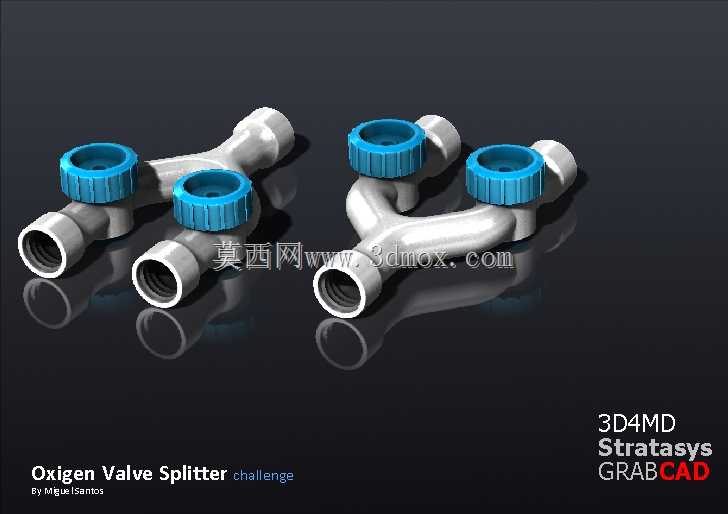

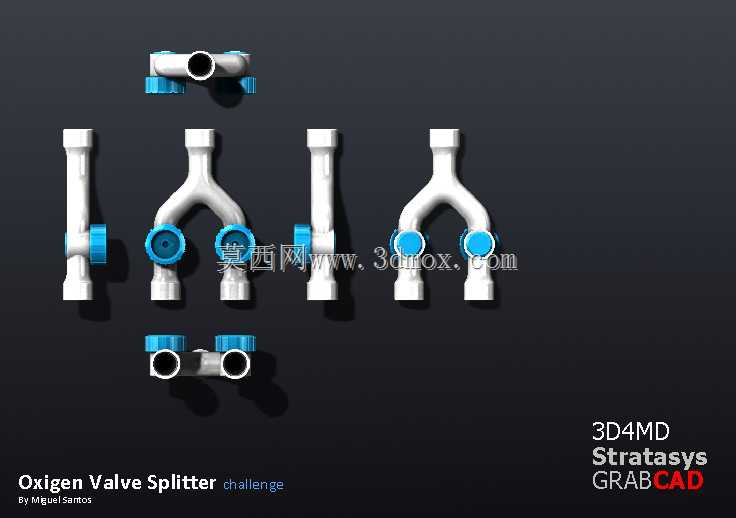

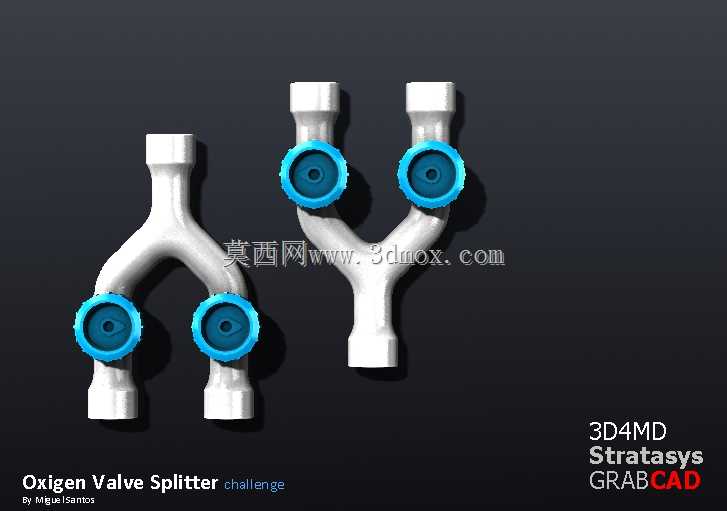

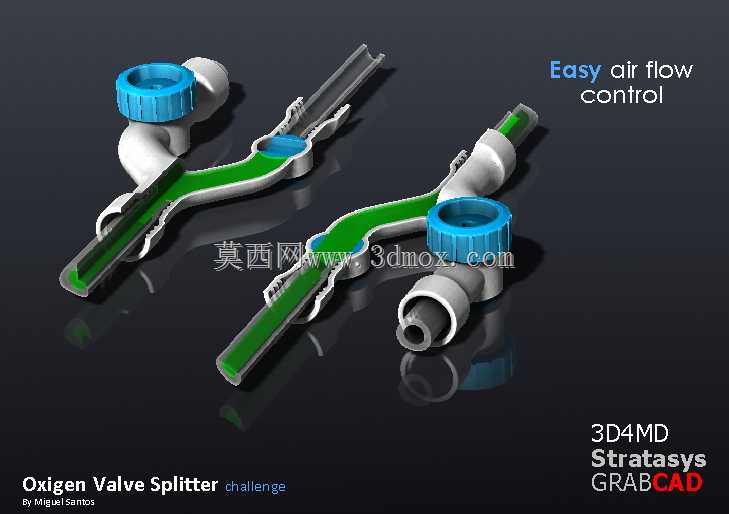

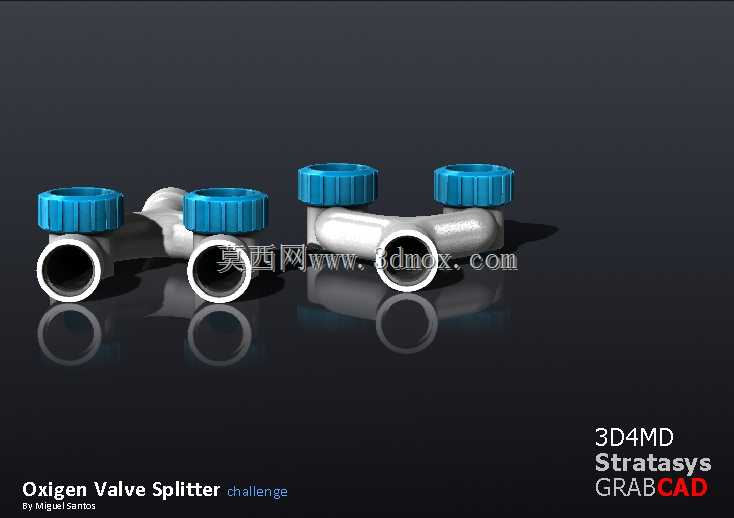

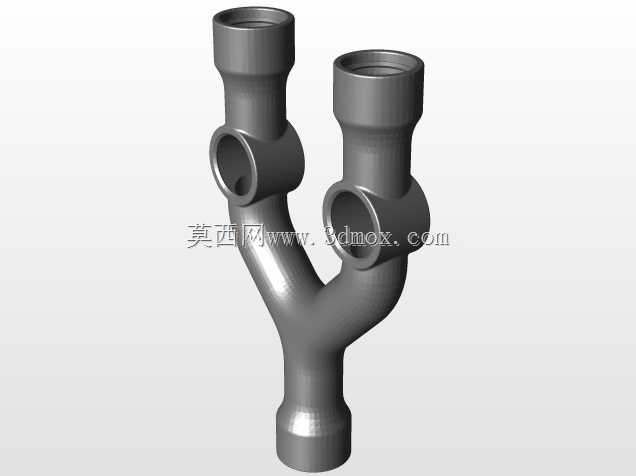

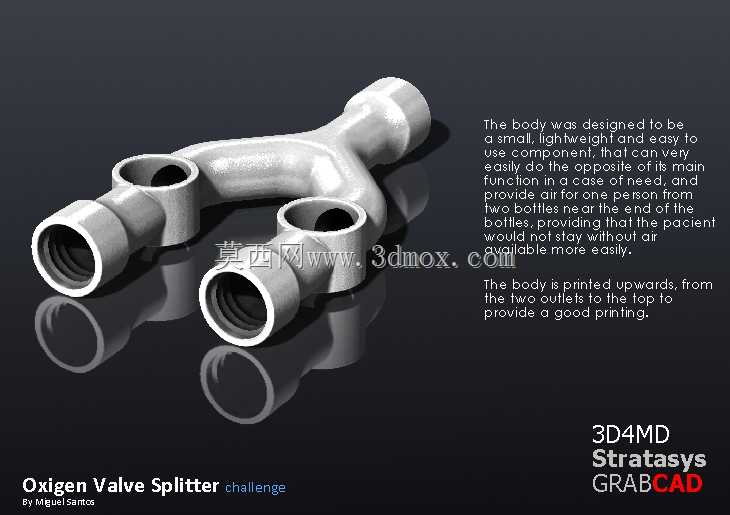

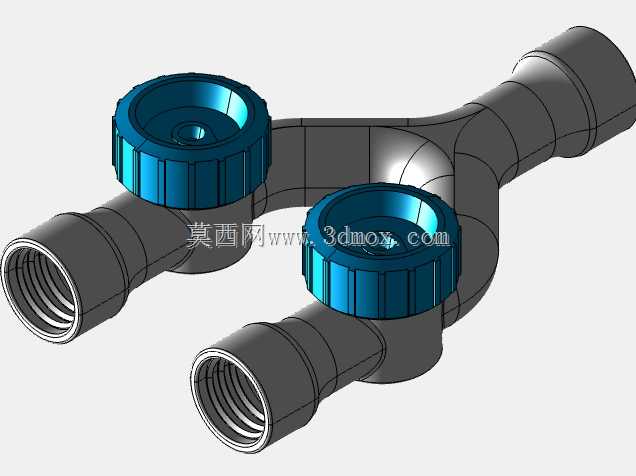

从安装边界来看，这款分流阀的主体采用流线型布局，输入接口与两个输出接口的轴线呈一定角度排布，整体安装占用的横向空间比传统的T型三通分流阀缩小约30%，在狭小的设备舱、床头供氧面板旁安装时不会和周边的管路、设备产生干涉。调节旋钮布置在主体的上侧方，安装后旋钮的操作空间预留充足，不需要刻意调整安装角度就能方便操作。内部的流道做了圆弧过渡处理，没有直角拐角，气流在分流过程中的压力损失控制在5%以内，不会因为分流导致单路输出的氧压不足，两个支路的调节相互独立，关闭其中一路时另一路的流量不会出现明显波动，可以独立控制不同支路的氧流量输出，适配不同的吸氧需求。

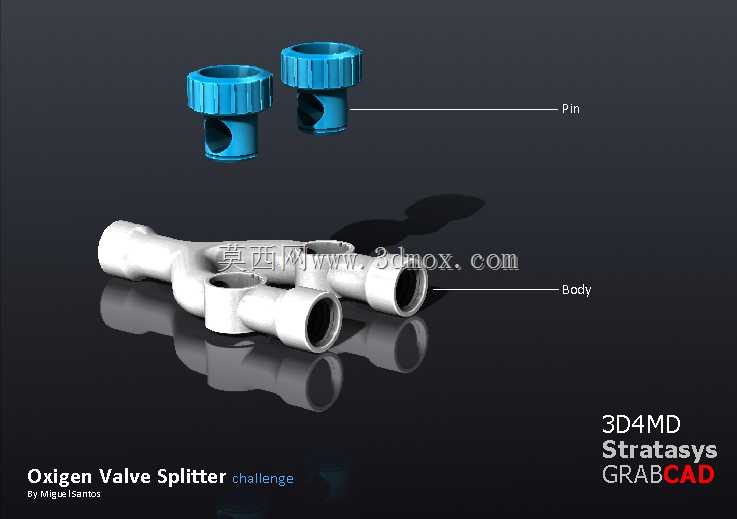

在材质适配性上，这款结构的壁厚统一设置为2mm，既可以使用常规的PLA、PETG材料打印做功能验证，也可以使用医用级的PC、光敏树脂打印做实际临床使用，所有的流道内壁都做了圆角处理，没有清洁死角，使用酒精擦拭消毒时不会残留积液，满足医用配件的清洁要求。整体结构没有细小的易损零件，所有的活动部件都集成在主体上，不需要额外装配弹簧、密封圈等标准件，打印完成后仅需将调节旋钮旋入对应的阀座即可正常使用，装配工序简化到极致，非常适合应急场景下的快速制作、小批量定制生产。
