510螺纹接口雾化烟弹结构设计

在电子雾化设备的配套结构设计中，510螺纹接口是当前行业内通用度最高的连接标准，这款烟弹的结构设计完全围绕该通用接口的适配性展开，能够兼容市面上绝大多数采用510螺纹底座的主机设备，无需额外定制转接结构即可完成装配。从实际应用场景来看，这类烟弹主要作为电子雾化设备的储油与雾化承载部件，日常使用中需要频繁拆装更换，因此接口部分的螺纹公差控制是设计中的核心要点，螺纹采用标准公制细牙规格，螺距控制在0.5mm，啮合长度设计为3.5mm，既保证连接后的同轴度偏差不超过0.1mm，避免出现接触不良导致的供电中断问题，又能让用户在更换时无需施加过大扭矩即可完成拆装，长期使用后也不会出现螺纹滑牙的情况。

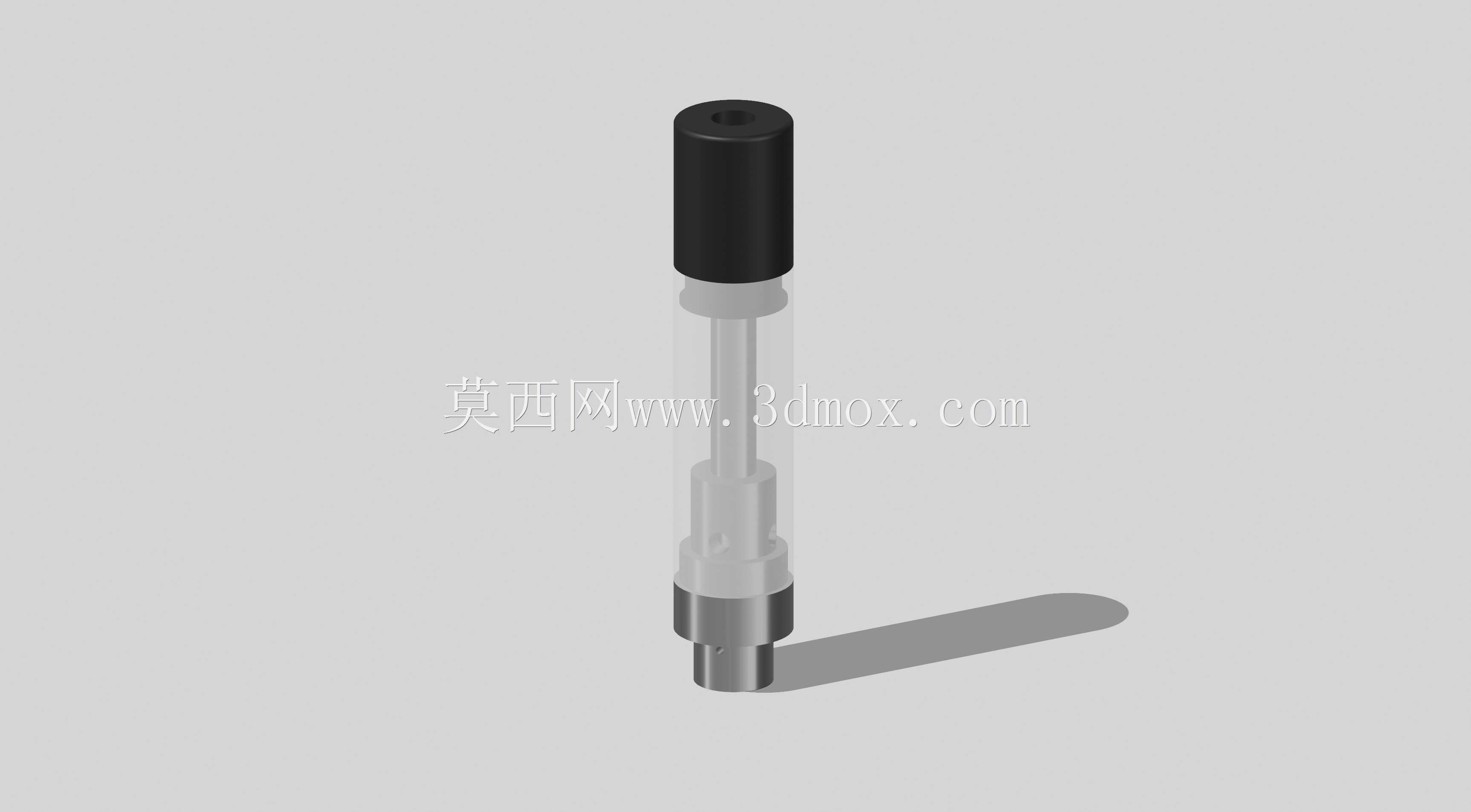

从产品功能特性来看，整个烟弹分为三个核心功能区段：底部的螺纹连接段、中部的储油仓段、顶部的吸嘴段。底部连接段内置导电接触电极，电极采用弹性顶针结构，顶针的伸缩行程设计为0.8mm，能够适配不同主机电极的突出高度，保证接触面的压紧力稳定在合适区间，既不会因为压力过大导致电极凹陷损坏，也不会因为压力过小出现接触电阻过大、发热异常的问题。中部储油仓采用透明可视化结构设计，壁厚控制在1.2mm，既保证足够的结构强度，避免日常握持挤压出现仓体开裂漏油的情况，又能让用户直观观察内部剩余油量，及时补充或更换。储油仓内部的导油结构采用垂直导油槽设计，导油槽的宽度为1.5mm，深度0.8mm，能够保证烟油在不同放置角度下都能顺畅导送到雾化芯位置，避免出现干烧糊芯的问题。顶部吸嘴段采用圆弧过渡的人体工学设计，接触唇部的位置做了R2的圆角处理，外壁做了细微的磨砂纹理处理，提升接触时的触感，同时避免冷凝液顺着外壁滑落沾到用户唇部。

在设计思路上，这款烟弹优先考虑了密封可靠性与装配便捷性的平衡，各段之间的连接采用过盈配合加硅胶密封圈的双重密封结构，密封圈的线径设计为1mm，压缩率控制在25%，这个压缩率区间既能保证足够的密封性能，在日常使用的温度变化范围内不会出现渗油漏油的情况，又不会让装配阻力过大，提升自动化产线的装配效率。外形尺寸方面，整个烟弹的总长度控制在42mm，最大外径为10.5mm，安装到主机后整体突出主机顶面的高度为38mm，这个尺寸边界经过多轮验证，既不会因为过长导致携带时容易磕碰断裂，也不会因为过短导致储油容量不足，单次注油后的正常使用时长能够满足日常1-2天的使用需求。安装边界上，烟弹底部螺纹段的最大外径为7mm，能够适配主机上直径7.2mm的标准安装沉孔，安装后烟弹外壁与主机安装孔的单边间隙控制在0.1mm，既不会因为间隙过小出现安装卡滞，也不会因为间隙过大出现安装后晃动的问题。

从结构细节来看，烟弹内部的雾化芯固定座采用台阶式定位结构，装配时能够直接卡入预设的定位槽内，不需要额外打胶固定，减少装配工序的同时也避免了胶水挥发物混入烟油影响使用体验。储油仓的顶部做了内凹的冷凝液回流槽，回流槽的深度为0.5mm，能够将使用过程中在吸嘴处冷凝的液体导回储油仓内，避免冷凝液被用户吸入口中。底部电极与外壳之间采用绝缘耐高温的PPS材质做隔离，绝缘件的耐温等级达到260℃，即使在雾化芯干烧的极端情况下也不会出现绝缘件融化变形的问题，保证使用的安全性。整个烟弹的所有外露棱角都做了R0.3以上的圆角处理，没有尖锐的边角，避免用户在拆装或者携带时被划伤。在材料选择上，与烟油接触的部件全部采用食品级的PCTG材质，这种材料耐烟油腐蚀，不会与烟油中的成分发生反应析出有害物质，同时具备较好的抗冲击性能，日常不小心从桌面高度掉落也不会出现仓体碎裂的情况。
