三十毫升螺纹口塑料盛装瓶结构设计

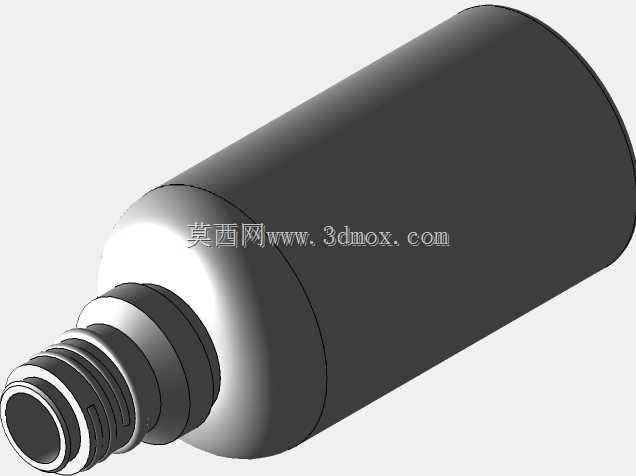

　　日常接触到的小容量液体盛装场景里，30毫升规格的塑料瓶是出镜率极高的一类容器，从日化小样、试剂分装到便携洗护用品的包装，都能见到这类结构的身影。做这类瓶体结构设计的时候，首先要锚定的是实际灌装与使用的全流程需求，不能只盯着外观造型做曲面。先看瓶口部分的结构，图中这款瓶体采用的是多圈螺纹的瓶口设计，螺纹段做了阶梯式的变径处理，靠近瓶肩的位置设置了多层密封凸环，这部分结构是和瓶盖配合的核心区域——螺纹的导程、牙型角度都要匹配通用瓶盖的标准参数，不能做非标的螺距，不然后续灌装线的旋盖头没法适配，终端用户也很难找到替换的密封盖。密封凸环的直径公差要控制在合理范围，过盈量太大会导致瓶盖拧不到位，运输过程中容易松脱漏液，过盈量太小又没法实现径向密封，倒置的时候会出现渗液的问题，尤其是装低粘度液体的时候，这部分的尺寸链计算要反复核对。瓶身部分采用的是直筒式的柱形结构，这种造型不是随便选的，首先直筒结构在注塑吹塑成型的时候，型坯的拉伸比更均匀，瓶壁的厚度一致性更好，不会出现局部过薄导致的强度不足问题，也不会因为局部壁厚差太大导致成型后收缩不均，出现瓶身歪扭的变形。

　　直筒结构另一个优势是灌装线的输送适配性好，不管是立式灌装还是卧式贴标，柱形面的定位基准更统一，不需要做额外的仿形治具就能稳定输送，贴标的时候标签贴合的平整度也更高，不会因为曲面曲率变化太大出现标签起皱、翘边的问题。瓶肩位置做的是大圆弧过渡，没有做尖锐的转角，这部分一方面是为了降低成型时的应力集中，避免跌落的时候瓶肩位置出现开裂，另一方面圆弧过渡的结构能让液体倾倒的时候更顺畅，不会在瓶肩位置残留积液，尤其是装粘稠度稍高的液体时，残留量能控制在很低的水平。从安装和适配的边界来看，这款30毫升瓶的整体外径控制在常规手持握持的舒适范围内，单手握持的时候手指能完全环绕瓶身，倾倒的时候施力更方便。

　　瓶身的长度和直径比例经过优化，放在常规的便携收纳包、口袋里的时候不会占用过多空间，也不会因为比例太细长导致摆放的时候容易倾倒。瓶口的内径尺寸匹配常规的滴管、泵头配件，除了配普通的旋盖之外，还可以适配按压泵头、滴塞等不同的出料配件，拓展不同的使用场景，比如装精华液的时候可以配滴塞，装消毒凝胶的时候可以配按压泵头，不需要重新开模做瓶身就能适配不同的内装物需求。做这类薄壁容器的三维建模时，要特别注意壁厚的均匀性，整个瓶身的壁厚偏差不能超过设定值的百分之十，螺纹部分的壁厚要稍厚于瓶身，因为旋盖的时候螺纹部分要承受扭矩，壁厚不足容易出现滑牙、螺纹崩裂的问题。

　　瓶底部分做了轻微的内凹设计，一方面是让瓶底的放置平面更平整，不会因为成型时的收缩导致瓶底外凸，摆放的时候出现晃荡的问题，另一方面内凹的结构能提升瓶底的抗冲击能力，跌落的时候瓶底边缘先接触受力面，分散冲击力，避免瓶底直接被撞裂。很多新手做这类瓶体建模的时候，容易忽略瓶口和瓶盖的配合间隙，把螺纹的尺寸做的和瓶盖完全贴合，实际生产的时候因为塑料件有成型收缩，还有装配的公差累积，完全零间隙的配合会导致瓶盖拧不动，或者拧开的时候出现卡顿，所以在建模阶段就要预留合理的配合间隙，同时要考虑螺纹的起始位置，保证瓶盖拧紧之后，瓶盖的外观面和瓶身的对齐度符合外观要求，不会出现瓶盖歪扭的情况。另外，这类小容量塑料瓶经常会用到需要避光的内装物场景，所以在结构设计的时候，瓶壁的厚度如果要添加色母实现避光效果，也要提前在建模的时候预留壁厚余量，避免添加色母后成型时出现流动性变差，导致充模不满的问题。从实际使用的场景来看，这款瓶体的结构还考虑了运输堆叠的需求，瓶肩的圆弧角度和瓶底的内凹尺寸是匹配的，上下堆叠的时候，上方瓶子的瓶底能刚好卡在下方瓶子的瓶肩位置，堆叠的时候不会出现滑移倒垛的问题，仓储运输的时候能提升堆码高度，节省仓储空间。
