Covent19医用呼吸机内部结构设计方案

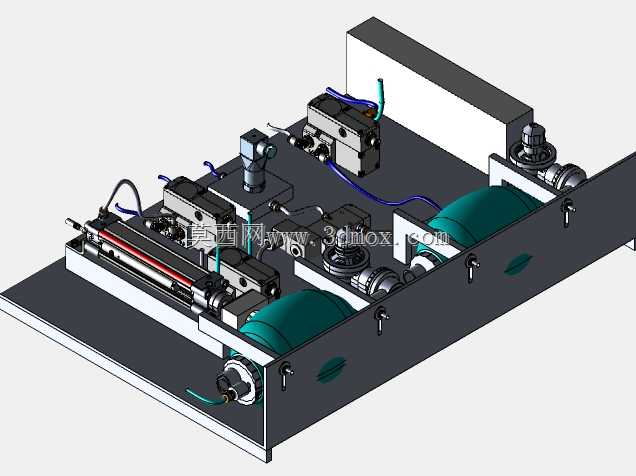

　　这套三维结构方案聚焦急救场景下的呼吸支持设备核心气路与动力单元布局，针对临床呼吸衰竭、术中呼吸维持、重症监护场景的使用需求做了针对性的结构优化，所有组件排布都围绕气路响应速度、运行稳定性、后期维护便捷性三个核心维度展开。从整体布局来看，设备采用底板集成式安装思路，所有核心功能组件都固定在统一的金属安装底板上，底板预留了标准化的安装孔位，既可以直接嵌入标准医用设备机柜，也可以作为独立气路单元搭配不同外壳使用，安装边界预留了足够的走线、走管空间，边缘做了安全距离避让，避免组件与外壳、其他附属模块产生干涉。

　　气路系统的设计是整个方案的核心，左侧的线性驱动单元负责精准控制气路的通气量与压力输出，搭配高精度的位移反馈组件，可以实现潮气量的精准调节，满足不同体重患者、不同病情阶段的通气参数需求；气路通断与压力调节由多组集成式气动阀组完成，阀组采用模块化排布，相邻阀组之间的气路连接采用硬管加快插接头的组合方式，既保证气路密封的可靠性，也能在阀件故障时快速更换，无需拆解整个气路回路。两个卧式布置的缓冲气室承担气流稳压、过滤缓冲的作用，气室采用圆弧过渡的端盖结构，减少气路内部的气流紊流，降低通气过程中的气流噪音，同时气室的安装位置靠近输出端，能够缩短稳压后的气流输出路径，提升压力响应速度，避免长气路带来的压力滞后问题。

　　电气连接部分采用分区域布线的思路，动力线缆与信号线缆分开走线，线缆通过线卡固定在底板与组件的空闲位置，避免线缆与运动部件、高温部件产生干涉，所有气动阀、传感器的接线端都预留了足够的插拔操作空间，后期检修时无需挪动周边组件即可完成接线操作。设计过程中充分考虑了临床使用的消毒需求，所有外露组件都采用耐腐蚀的表面处理工艺，组件之间的缝隙预留了足够的清洁操作空间，没有难以清理的卫生死角；安装底板采用一体化钣金折弯结构，边缘做了钝化处理，避免组装、维护过程中划伤操作人员，底板上的安装孔位都做了去毛刺处理，保证组件安装的平面度。

　　从组件选型的匹配性来看，这套结构可以适配不同规格的流量传感器、压力传感器、比例阀组件，预留的扩展安装位可以根据需求增加湿化器接口、呼气阀组件、氧浓度监测模块，不需要对整体底板布局做大幅修改，能够快速衍生出不同功能定位的机型，适配普通病房、ICU、急救转运等不同场景的使用需求。整个结构的重心靠近底板中心位置，安装后整体稳定性好，设备运行过程中阀组动作、驱动单元运动产生的振动可以通过底板均匀分散，不会产生局部共振，配合底部的减震垫可以进一步降低运行噪音，符合医用设备的噪音控制要求。气路的密封设计采用端面密封加径向密封的双重密封结构，所有气路接头都做了密封测试冗余设计，能够满足长时间连续运行的密封可靠性要求，避免气路泄漏导致的通气参数不准、压力不足等问题，保障临床使用过程中的设备稳定性。
