应急救治用机械通气装置结构设计

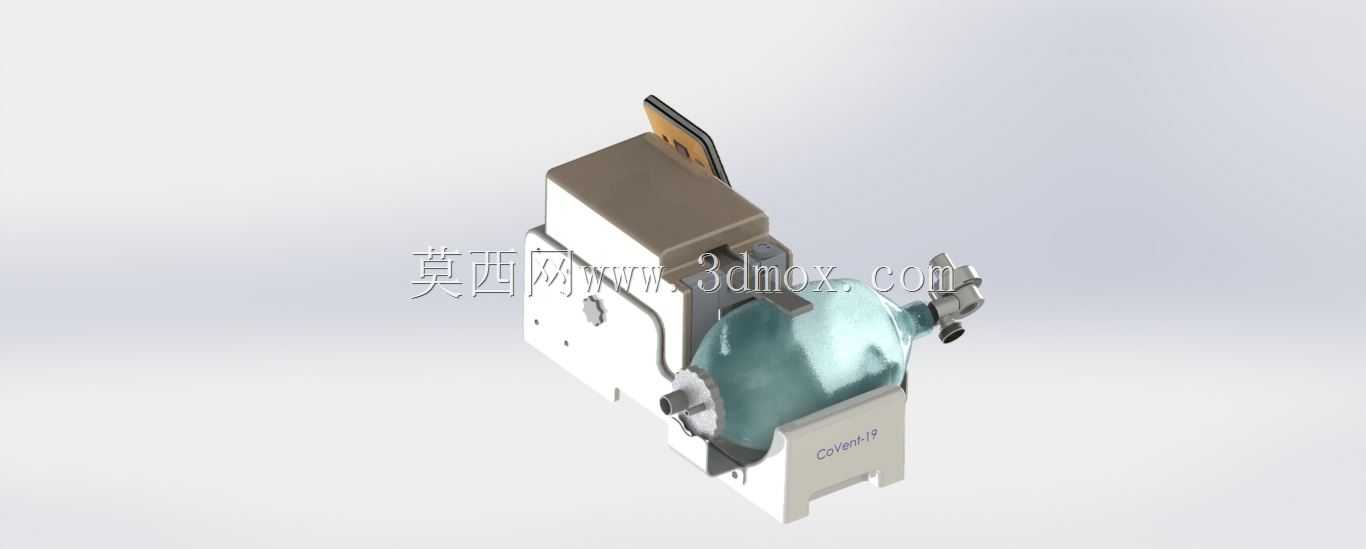

　　在公共卫生应急场景下，常规医疗呼吸设备储备往往难以短时间覆盖暴增的救治需求，这类紧凑型机械通气装置的设计初衷，就是为了在资源受限的救治场景下，为存在自主呼吸障碍的患者提供可控的机械通气支持，替代人工手动通气的高人力消耗模式，同时满足快速部署、简易操作的使用要求。从结构设计逻辑来看，该装置没有采用传统大型呼吸机的复杂气路架构，而是将核心通气执行组件、气路调节模块、参数监测单元做了高度集成化布局，整体外壳采用模块化拼接设计，所有气路接口都设置在设备侧方的统一安装面上，既减少了外接管路的弯折冗余，也方便临床场景下快速更换呼吸回路配件，避免交叉感染风险。

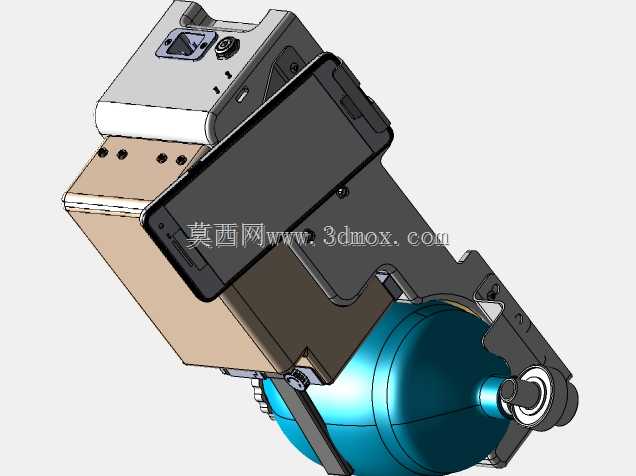

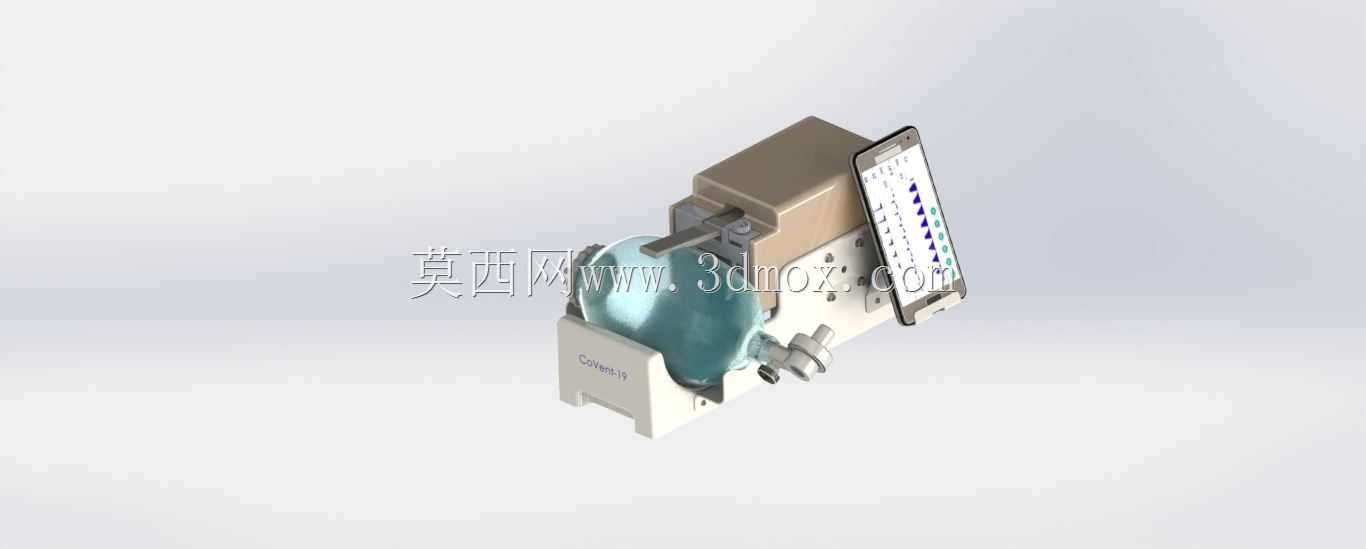

　　设备正面预留了标准化的移动终端安装位，可通过配套固定卡扣直接搭载通用尺寸的智能终端，替代专用的触控显示面板，既降低了整体制造成本，也能依托终端的运算能力实时显示气道压力、通气频率、吸呼比等核心参数，操作人员无需经过长时间的专项培训，就能快速完成参数调节与设备启停操作。核心通气执行单元采用了刚性腔体加柔性密封膜的组合结构，腔体内部的活塞驱动组件做了耐磨涂层处理，可在无频繁维护的情况下满足长时间连续运行的耐磨要求，气路输出端设置了独立的压力泄压阀，当气道压力超过安全阈值时会自动开启泄压，避免过高的通气压力对患者气道造成损伤。

　　从安装边界来看，该设备整体外形尺寸控制在可单人手持转运的范围内，底部预留了标准的设备安装固定孔位，既可以直接放置在病床旁的床头柜上使用，也可以通过配套支架固定在病床护栏、急救推车的标准安装位上，不需要额外占用大量的病房空间，适配临时隔离点、方舱医院、基层急救站点等多种场地的安装条件。气路设计上，该装置采用了开放式的气源适配结构，既可以对接中心供氧系统的标准接口，也能适配常规医用氧气瓶的输出接口，在无集中供氧条件的野外急救场景下，也能通过配套的过滤组件接入洁净空气完成通气支持，不会因为气源接口不兼容导致设备无法启用。

　　结构细节上，所有与呼吸回路接触的部件都设计为快拆结构，无需专用工具就能完成拆卸与更换，配合一次性使用的呼吸回路配件，可在不同患者使用之间快速完成设备消杀与配件更换，大幅提升设备的周转使用效率。驱动模块采用了低功耗的电机驱动方案，整体运行噪音控制在临床场景可接受的范围内，不会对病房内的休养环境造成明显干扰，电机控制单元做了独立的密封隔舱设计，避免消毒过程中液体渗入导致电路故障，适配医疗场景下高频次的表面消杀要求。参数调节模块采用了实体按键加终端触控的双重控制逻辑，即使在终端设备出现故障的情况下，也能通过设备本体的实体按键完成基础通气参数的调节，保障设备运行的可靠性，不会因为单一显示部件的故障导致通气支持中断。整体结构没有采用多余的装饰性设计，所有外部曲面都做了圆角过渡处理，避免日常使用过程中磕碰划伤医护人员或者患者，外壳材质选用耐常规医用消毒剂腐蚀的工程塑料，可耐受含氯消毒剂、酒精等常用消杀试剂的反复擦拭，不会出现表面腐蚀、掉漆等问题。
