德尔格面罩适配DAR滤片转接结构件

　　在呼吸防护装备的适配改装场景中，不同品牌面罩与滤毒元件的接口不兼容是一线作业人员常遇到的实际问题，这款转接件正是为解决德尔格系列面罩与DAR规格滤光片、滤毒元件的匹配问题开发的结构件，可直接通过3D打印制作，适配现场应急改装、个人防护装备定制化调整的使用需求。从实际使用场景来看，这类转接件主要应用在工业呼吸防护、应急救援装备适配、个人防护装备改装等领域，当作业人员手头仅存德尔格面罩与DAR规格滤片时，无需更换整套呼吸防护装备，通过该转接件即可完成两种部件的可靠连接，避免因接口不匹配导致防护装备失效的风险，尤其适合应急场景下的装备快速调配使用。从功能特性上看，该转接件除了实现两侧接口的转接匹配外，还配套设计了单侧滤片遮挡端盖结构，当作业环境仅需单侧安装滤片时，可通过配套端盖封堵另一侧接口，保证面罩整体的气密性，避免未安装滤片的一侧出现漏气问题，保障呼吸防护的有效性。设计过程中，接口锥度严格参照ISO 5356-1:2015标准中规定的呼吸防护装备连接锥度参数进行建模，确保与标准接口的配合紧密度符合防护要求，避免因锥度偏差导致安装过松易脱落、过紧难以拆装的问题。

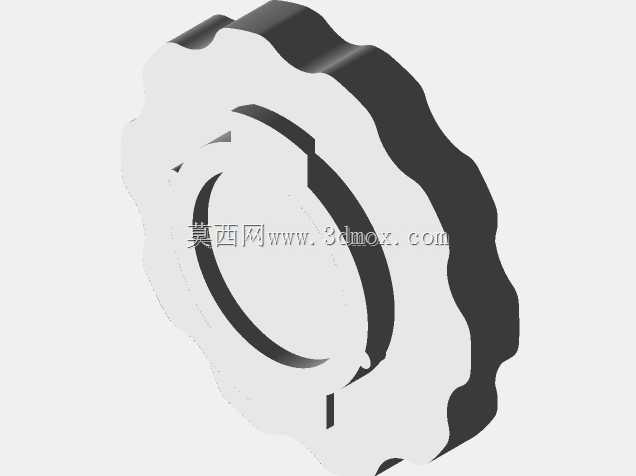

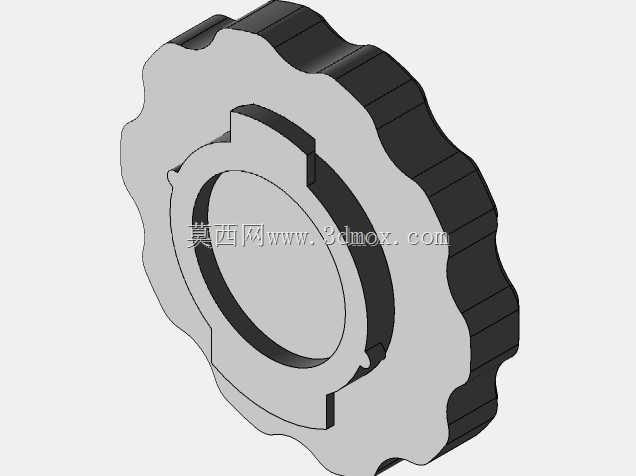

　　外形结构上，转接件外圈采用多段圆弧组成的防滑齿形轮廓，类似手拧螺母的滚花结构，安装时无需额外工具，徒手即可完成拧紧操作，即使佩戴防护手套也能施加足够的拧紧力矩，保证连接可靠性；整体轴向尺寸控制在合理范围内，安装后面罩与滤片之间不会出现过长的突出结构，避免作业过程中转接件与周边物体发生剐蹭，影响作业动作。安装边界方面，转接件朝向面罩的一侧完全匹配德尔格面罩的原有接口轮廓，定位凸台与面罩接口的卡槽完全对应，安装时可快速对准定位，不会出现装偏的问题；朝向滤片的一侧接口尺寸完全匹配DAR规格滤片的安装标准，滤片安装后可实现与原装接口一致的密封效果，不会出现额外的泄漏点。

　　需要注意的是，这类3D打印制作的转接件在正式投入使用前，需要结合实际打印材料的收缩率对安装尺寸进行微调，尤其是锥面配合的部位，不同打印材料、不同打印参数下的成型尺寸会存在细微偏差，需要通过实际试装调整配合松紧度，同时完成气密性测试后再投入使用，确保防护效果达标。结构设计上，转接件整体采用等壁厚设计，壁厚控制在满足3D打印成型强度要求的合理区间，既避免壁厚过薄导致打印后结构强度不足、受力易开裂的问题，也避免壁厚过厚导致打印时间过长、材料浪费的问题；内部流道完全贯通，无多余的遮挡结构，不会增加呼吸阻力，保证佩戴时的呼吸顺畅度。

　　外圈的防滑齿形深度经过优化，既保证足够的摩擦力方便徒手拧动，也不会因齿形过锐导致佩戴手套操作时勾挂手套纤维，或是磕碰时产生应力集中导致齿部断裂。配套的单侧封堵端盖采用与转接件一致的锥度配合结构，安装后可实现可靠密封，端盖外侧同样设计了小型防滑凸棱，方便拆装操作，端盖的厚度经过优化，封堵后不会突出转接件端面过多，避免影响整体的安装紧凑性。在实际建模过程中，所有配合面均做了适当的拔模处理，适配FDM、光固化等主流3D打印工艺的成型要求，打印时无需添加过多支撑结构，减少后期支撑去除的工作量，同时保证配合面的表面质量，降低后期打磨处理的难度。针对面罩连接侧的定位卡槽，建模时做了微小的倒角处理，既方便安装时的导向对准，也避免打印后棱角处出现毛刺影响装配顺畅度。
