便携易组装激光切割结构急救呼吸机设计

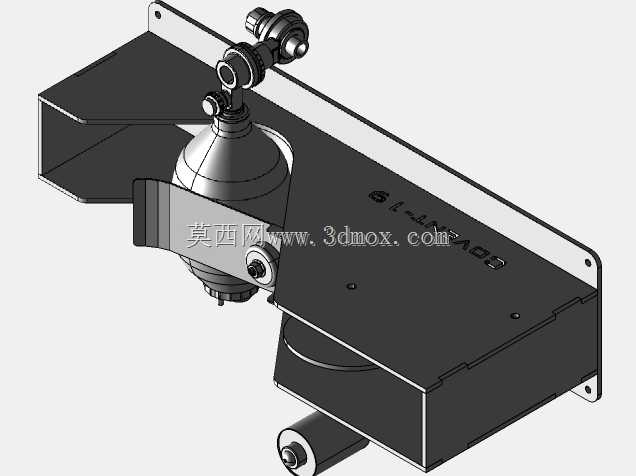

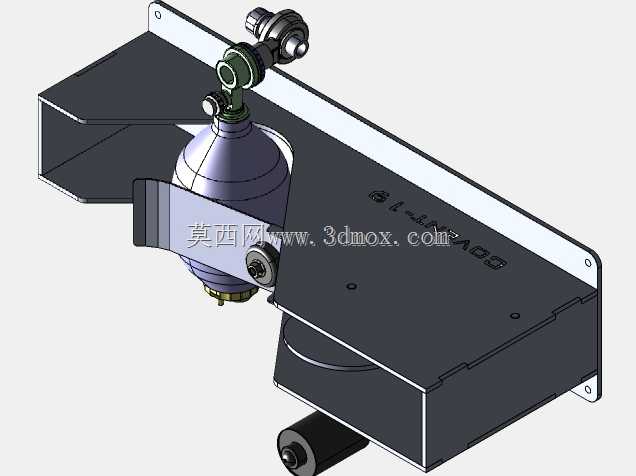

　　在基层急救、临时医疗点布设、灾害现场应急救援这类场景里，传统大型呼吸机往往受限于供电要求、安装复杂度、转运难度，很难快速铺开部署，这款便携呼吸机的设计初衷就是瞄准这类缺口，从结构工艺、功能实现、安装适配多个维度做了针对性优化。整套设备的核心送气逻辑没有采用复杂的精密气路结构，而是依托机械臂的往复运动挤压气囊完成送气，动力输入端连接电机后，靠偏置滑轮结构把电机的旋转运动转化为机械臂的上下往复行程，这种结构的优势在于传动链路短，没有冗余的传动部件，故障点少，哪怕是没有经过复杂设备运维培训的现场人员，也能快速排查基础故障。

　　机械臂内部集成了复位弹簧，作用是抵消偏置滑轮转动过程中的惯性冲量，让机械臂的下压、复位行程更平顺，避免挤压气囊时出现压力骤升骤降的问题，匹配患者自主呼吸的节律，减少通气过程中的气道损伤风险。动力端没有做固定的电机选型绑定，设计时预留了模块化的安装接口，既可以搭配常规的定速电机实现固定频率送气，也能更换小型齿轮箱驱动结构，根据不同患者的呼吸能力、潮气量需求调整输出转速，适配从成人到儿童的不同通气参数要求，不用更换整套核心结构就能覆盖多类使用场景。

　　工艺选型上优先考虑了快速制造的可行性，绝大多数结构件都适配激光切割加工工艺，相比3D打印的制造方式，激光切割的加工速度更快，单件成本更低，板材的结构强度也更高，能满足现场高频使用的强度要求，当然整套结构的安装公差也兼容3D打印的制造精度，在没有激光切割加工条件的场景下，也能通过3D打印快速制作备件完成组装，不会因为加工条件限制导致设备无法落地。从安装边界来看，整套设备的主体结构采用集成化的板式安装设计，背部预留了标准的固定孔位，既可以放置在桌面、急救推车的平面上使用，也能通过孔位固定在墙面、临时医疗架体上，不会占用过多的操作空间；整体的外形尺寸控制在小型便携设备的范畴，转运时不需要拆分核心部件，单人就能完成搬运转移，适配现场快速转场的使用需求。

　　结构组装上全部采用快装的拼接设计，没有需要专用工具才能锁紧的特殊连接件，现场组装时只需要按照装配关系把板材卡接、用标准紧固件锁紧，再完成机械臂、滑轮、弹簧、动力端的对接就能投入使用，整套组装流程不需要专业的工装夹具，哪怕是临时抽调的非技术人员，对照装配指引也能在短时间内完成整机组装，非常适合应急场景下的快速批量部署。在结构细节的处理上，所有和气囊接触的机械臂端面都做了圆弧过渡处理，避免往复运动过程中刮破气囊造成漏气；偏置滑轮的安装位置预留了调节余量，可以根据所用气囊的尺寸、所需的挤压行程调整滑轮的偏心距，不用重新加工结构件就能适配不同规格的呼吸气囊，提升了整套结构的通用性；设备的主体外壳采用折弯板材拼接成型，既可以给内部的传动结构提供防护，避免现场的灰尘、杂物卡入传动链路影响运行，也能在外壳表面预留标识粘贴位置，方便现场快速识别设备功能与操作要点。
