电动活塞式呼吸通气装置结构设计

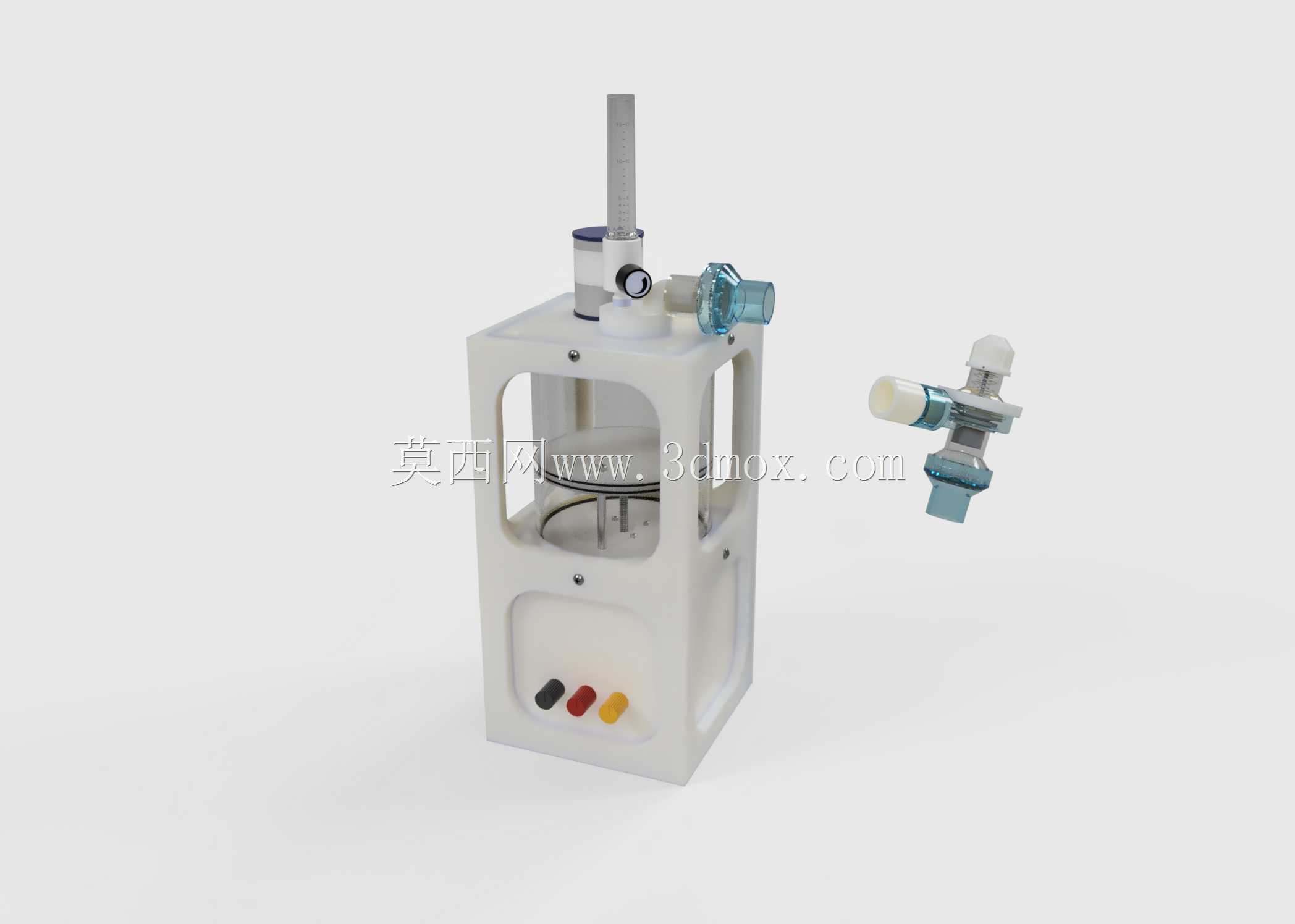

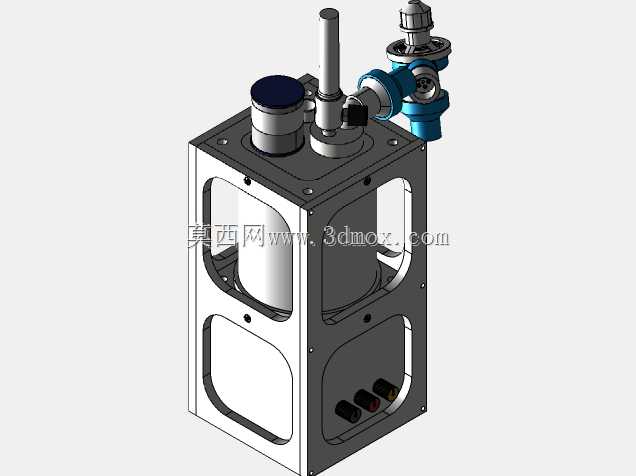

这套活塞通气装置的三维结构，核心围绕小流量可控气体输送的工况需求搭建，在临床呼吸辅助、小型实验舱气体循环、密闭空间正压维持这类场景中都能适配。从结构拆分来看，主体采用框架式承力结构，外壳选用耐消毒腐蚀的高分子材质，框架四角做了圆角过渡处理，避免装配和运维过程中的磕碰划伤，正面预留的三个功能按键接口，分别对应通气量调节、模式切换、紧急泄压的操作需求，按键周边做了密封凸台设计，可满足日常擦拭消毒的密封要求，不会有液体渗入内部腔体。

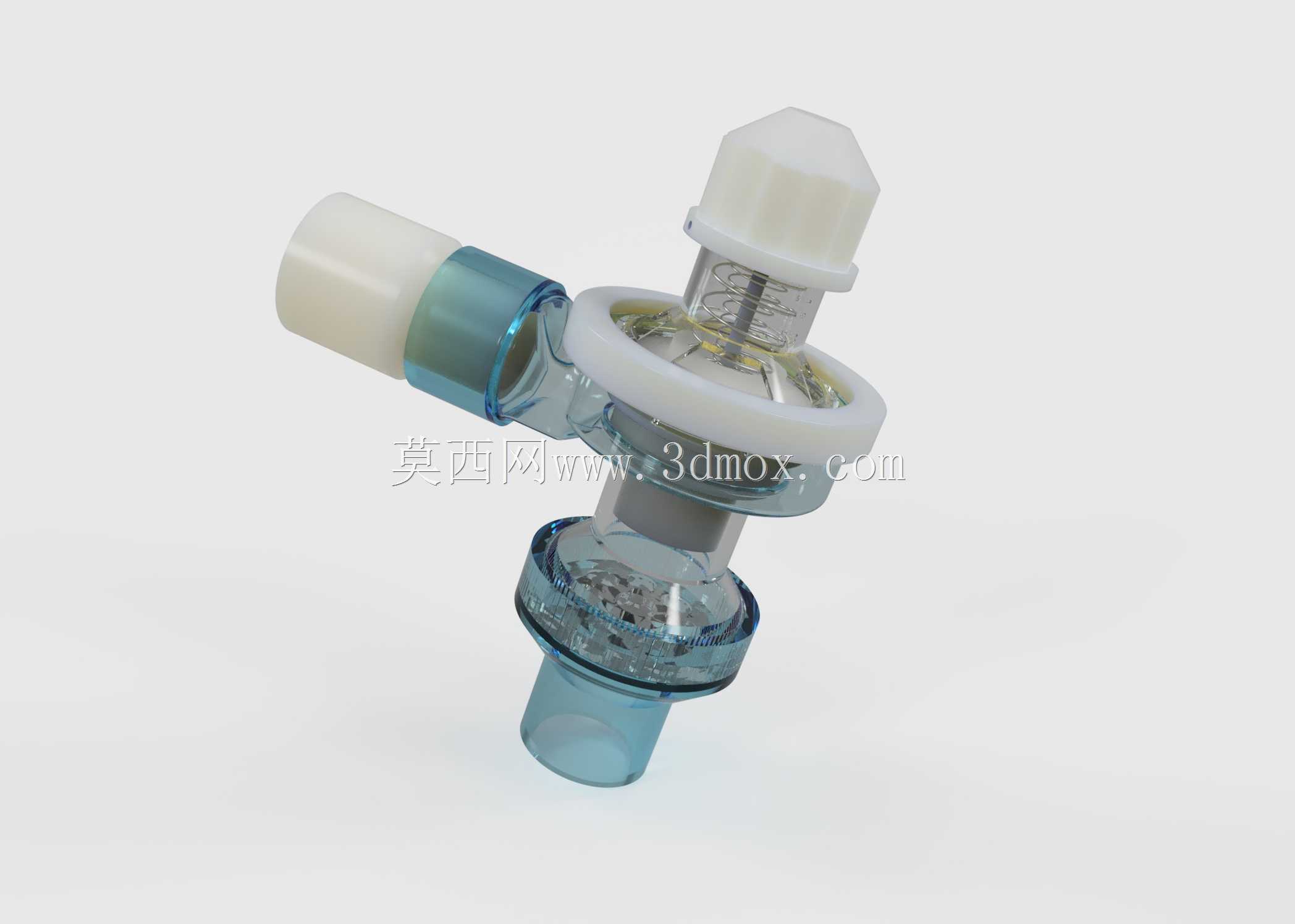

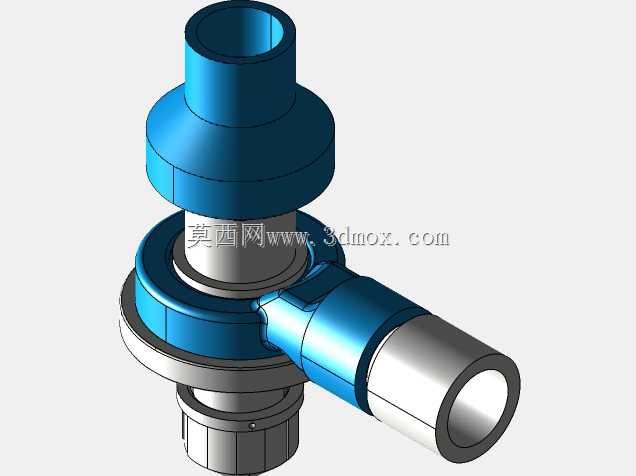

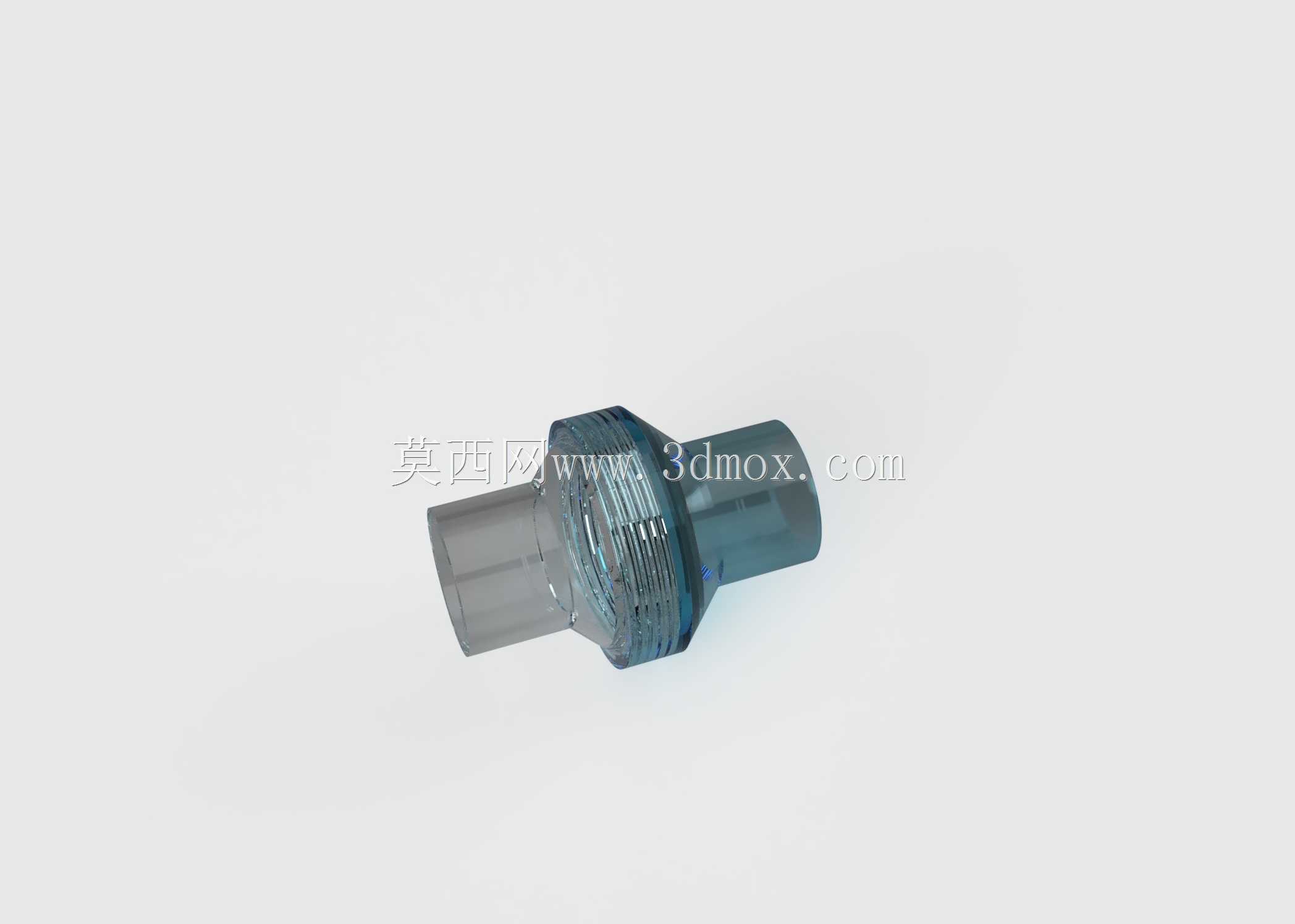

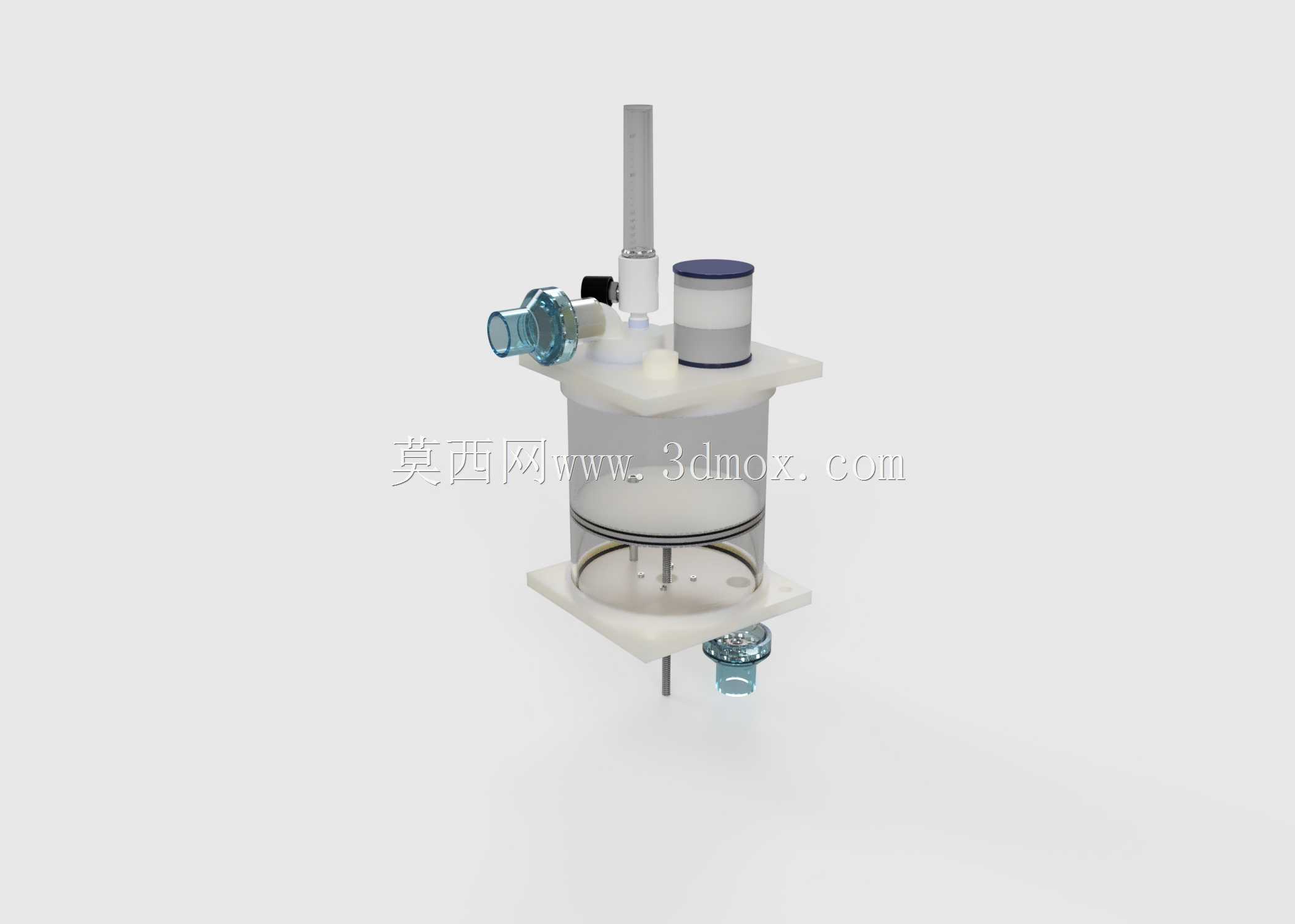

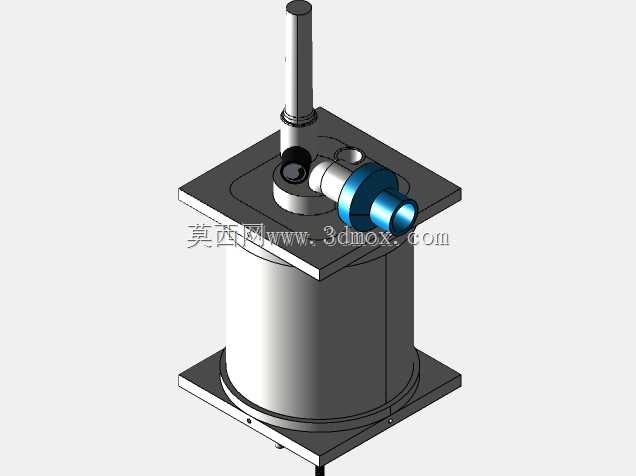

核心的活塞驱动组件布置在框架上部中心位置，活塞杆采用硬质氧化铝合金材质，表面粗糙度控制在Ra0.8以下，和缸体之间的密封采用双唇形密封圈，既保证往复运动的低摩擦阻力，又能避免气体泄漏影响输出压力精度。和主腔体连接的快插式气路接头，采用侧置布局，接头和腔体之间做了轴向定位台阶，装配时不需要额外调整角度，直接卡紧即可完成密封，接头通径匹配4mm标准气路软管，可快速对接外部呼吸管路或者气体检测装置。旁边拆分展示的两位三通气动阀，是气路切换的核心部件，阀体内的流道做了圆弧过渡处理，减少气体流动过程中的紊流噪音，阀的控制气路直接连通主腔体的压力反馈通道，不需要额外铺设外部控制管路，简化了整体装配流程。

设计过程中优先考虑了装配和维护的便捷性，整个主体框架没有采用一体式注塑结构，而是用前后两块侧板加四根连接柱的拼接形式，所有内部组件都可以从正面直接拆装，不需要将整个装置从安装位拆下就能完成密封件更换、活塞清洁这类日常维护操作。外形尺寸上，主体部分长宽高控制在120mm*120mm*280mm的范围内，底部预留了四个M4的安装螺孔，孔位间距为90mm*90mm，可直接固定在标准设备安装面板或者移动支架上，安装时需要在背部预留至少50mm的空间，用于气路接头的插拔和散热，侧面不需要预留额外操作空间，可并排布置多台装置在同一安装架上。

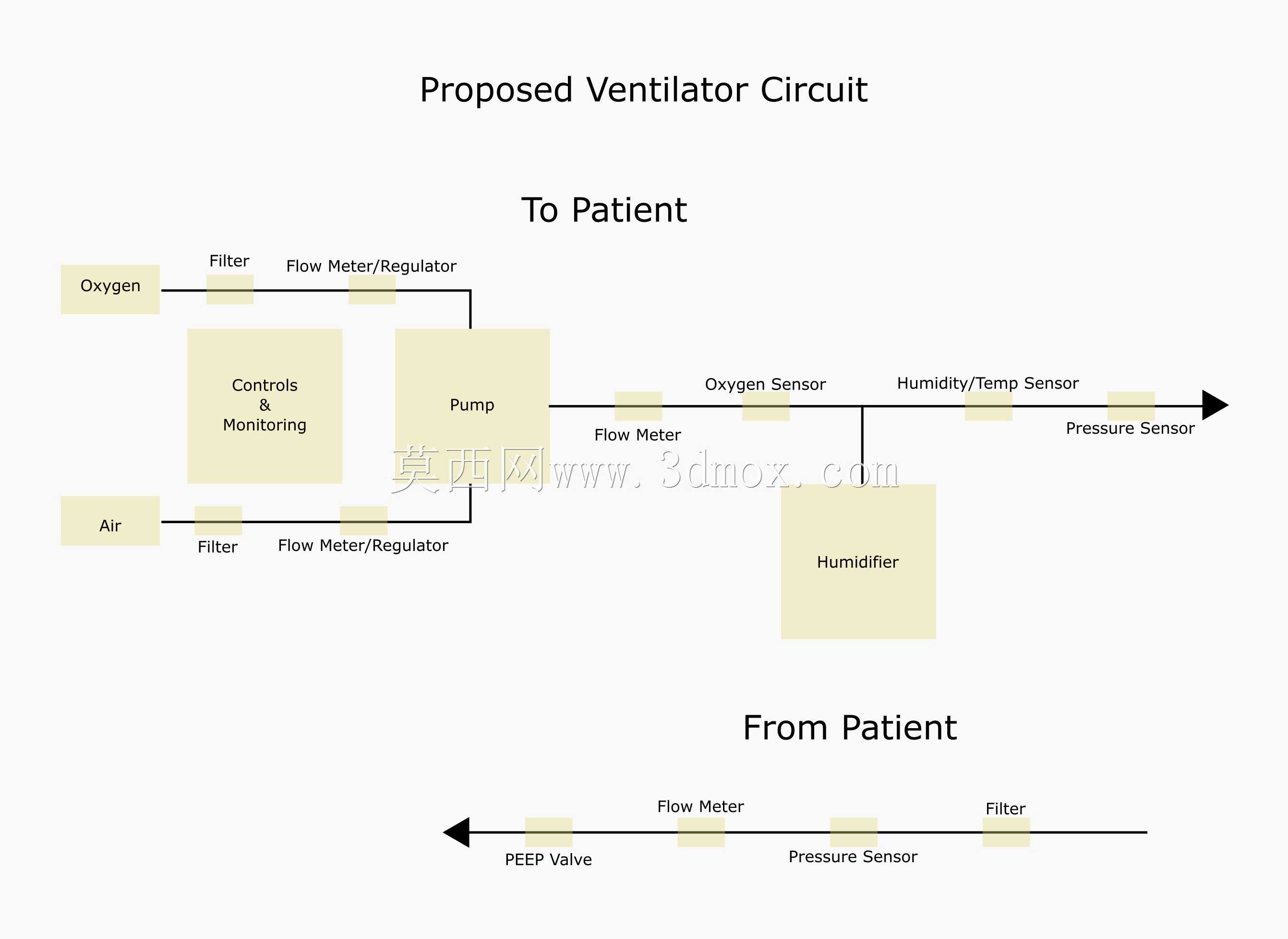

气路设计上，活塞下行时完成进气冲程，此时进气阀打开、出气阀关闭，外部经过滤的气体进入缸体；活塞上行时完成送气冲程，进气阀关闭、出气阀打开，缸体内的气体按照设定压力输送到输出端，整个冲程的行程可通过上部的调节旋钮进行微调，调节范围在0-30mm之间，对应输出的潮气量范围覆盖200ml-600ml，可适配不同体重的使用者或者不同容积的实验腔体需求。装置底部预留的走线槽，可将内部传感器的信号线、驱动电机的电源线统一整理后从背部出线口引出，避免走线杂乱影响气路连接，出线口位置做了橡胶护圈，防止线材被金属棱边磨损造成短路故障。

从结构强度验证的角度来看，框架部分的壁厚设置为4mm，可承受1.5倍的最大工作压力而不产生形变，活塞和缸体的配合间隙控制在0.02mm-0.04mm之间，既不会因为间隙过大造成气体泄漏，也不会因为间隙过小导致运动卡滞，在-10℃到50℃的工作环境温度范围内，材质的热胀冷缩量不会超出配合间隙的允许范围，可满足不同场景下的使用需求。配套的气路阀件在设计时做了流道仿真验证，气体通过阀件时的压力损失控制在50Pa以内，不会影响整体的输出压力精度，阀件的密封件采用硅橡胶材质，和常用的消毒酒精、含氯消毒剂都有良好的兼容性，长期接触不会出现溶胀、硬化的问题。
