医用血压计线缆管路收纳装置

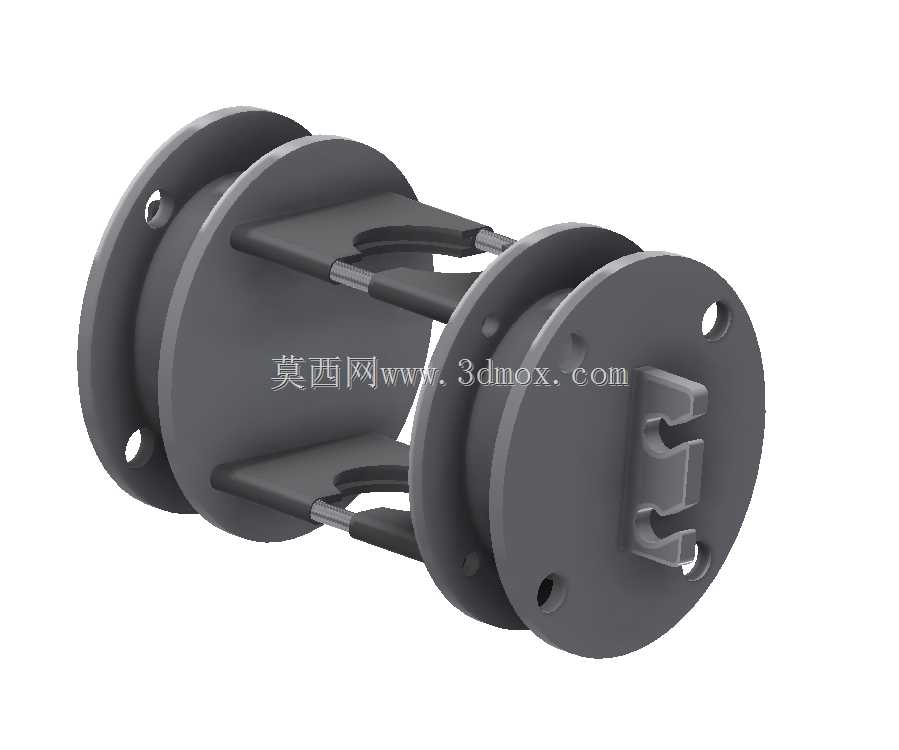

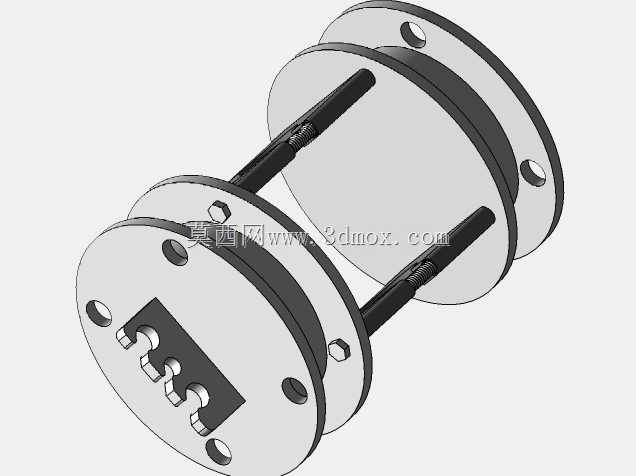

　　在临床护理场景中，血压监测设备的日常使用长期存在线缆、气路管路缠绕打结的痛点，日常床旁血压检测、血氧采集操作时，散落的管线不仅会拖慢护理操作节奏，缠绕弯折的气路还可能造成气压检测偏差，拉扯过程中也容易造成设备接口松动损坏，这款收纳装置正是针对这类临床实际痛点开发的配套辅具。从结构设计来看，整体采用对称式双法兰盘框架结构，两侧法兰盘上预留的安装孔可适配不同直径的血压计主机固定杆，适配杆径覆盖3/4英寸到2.5英寸区间，可调节锁扣结构能在该尺寸区间内完成无工具锁紧固定，安装时无需对原有血压计设备做任何打孔、粘接改造，直接卡装在设备立杆上即可完成部署，不会破坏原有设备的结构完整性。

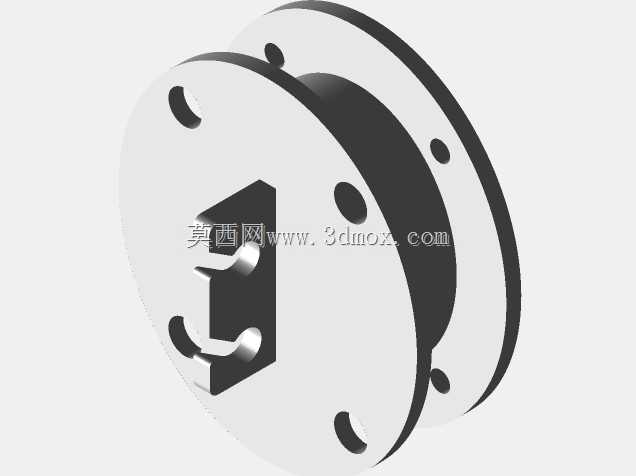

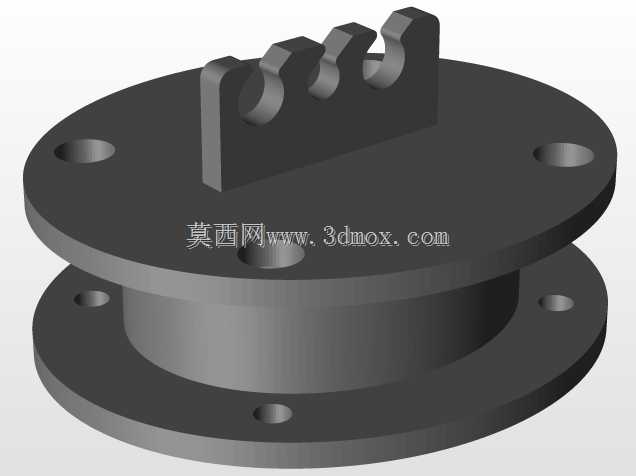

　　装置中部的支撑框架采用镂空式筋条设计，在保证整体结构强度的前提下尽可能压缩了自身重量，不会给设备立杆带来额外的承重负担，同时镂空结构也能减少积灰，日常擦拭消毒时无清洁死角，符合医用场景的感控要求。锁扣两侧对称设置的两组空心圆筒是核心功能结构，圆筒表面的导向槽可引导血氧仪线缆、血压袖带充气管路按顺序缠绕收纳，每个圆筒上的凸起定位槽内预留的专用扎带孔位，可配合常规尼龙扎带将缠绕后的管线端头牢牢固定，避免收纳后的管线松脱散落，缠绕收纳后的管线预留长度可根据临床操作需求自由调整，既不会因为管线过短限制操作范围，也不会因为冗余过长造成拖拽缠绕。

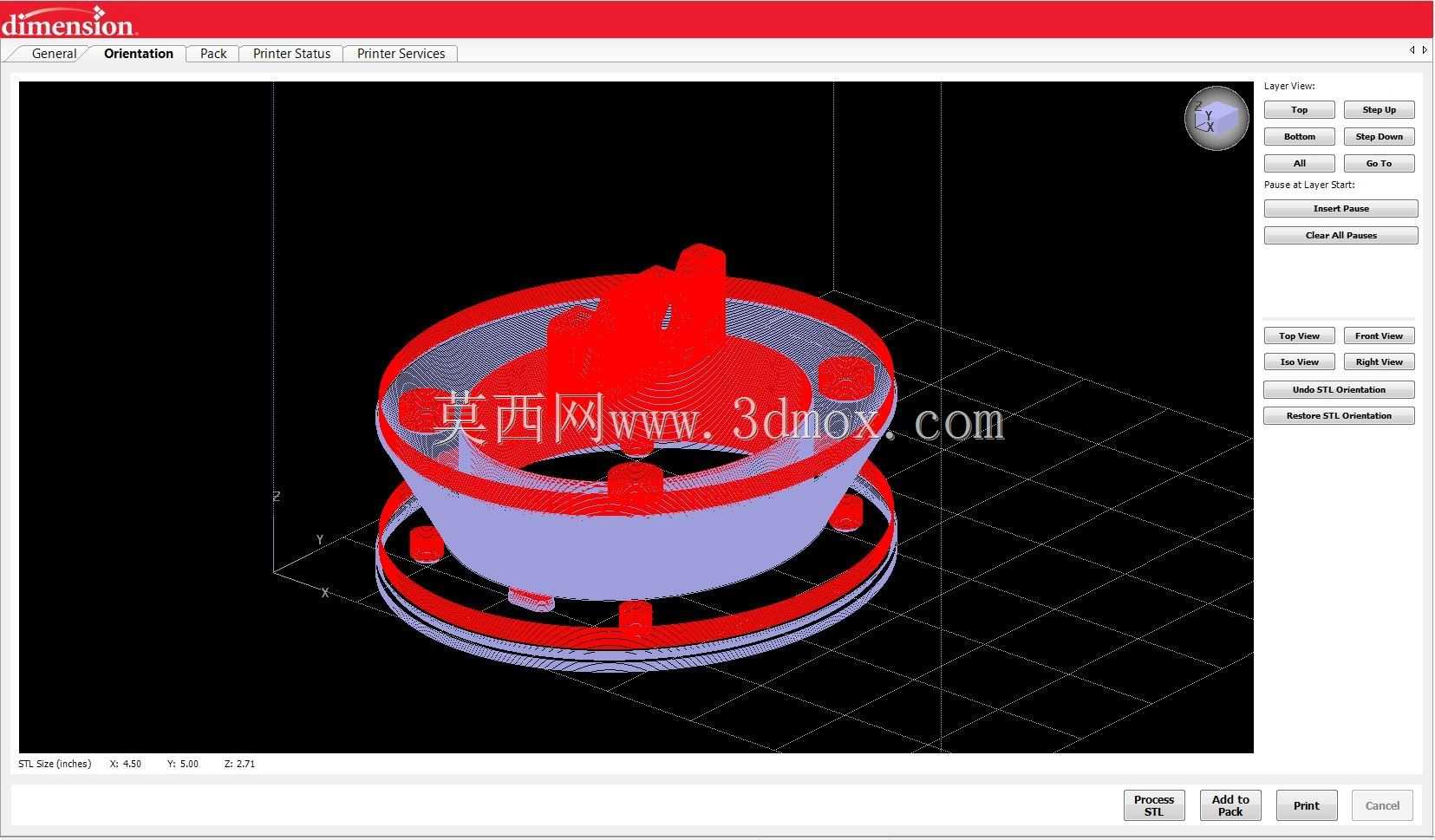

　　从材料选型角度，采用ABS塑料作为基材，适配聚合物喷射3D打印工艺成型，小批量试制阶段无需开模，可根据不同型号血压计的立杆尺寸、临床科室的实际使用需求快速调整结构参数，制造成本远低于传统注塑开模方案，成型后的构件具备足够的抗冲击强度，日常使用中磕碰、消毒液擦拭都不会造成构件开裂或形变。实际使用过程中，医护人员在完成血压检测操作后，可快速将多余长度的线缆、气路缠绕在两侧圆筒上，将端头卡在定位槽内固定，下次使用时直接拉出所需长度即可，无需每次使用前都梳理缠绕的管线，单台设备的术前准备时间可缩短近三分之二，同时规整收纳后的管线也不会因为拖地、卡缝造成外皮磨损，能有效延长血压计配套线缆、袖带管路的使用寿命。

　　从安装边界来看，装置整体轴向长度控制在120mm以内，最大外径不超过90mm，安装后不会超出床旁设备推车的原有轮廓，不会和推车护栏、其他配套检测设备产生空间干涉，两侧法兰盘的圆角处理也避免了尖锐边角刮蹭医护人员工作服或患者皮肤，完全符合医用辅具的安全设计要求。结构设计上没有设置易脱落的小零件，所有功能结构都和主体框架一体成型，日常使用中不会出现零件脱落遗失的问题，消毒时可直接使用医用酒精擦拭整个构件，无需拆解，适配临床高频次消毒的使用场景。
