简易低成本呼吸辅助通气装置结构设计

在基层医疗急救、突发公共卫生事件应急响应、临时医疗点搭建等场景中，常面临专业通气设备数量不足、运维成本过高的现实问题，这款简易通气装置的设计初衷，就是在满足基础通气功能要求的前提下，尽可能压缩制造成本、降低加工与装配难度，让非精密加工条件下也能快速完成设备的组装与调试，适配资源受限场景下的紧急救治需求。

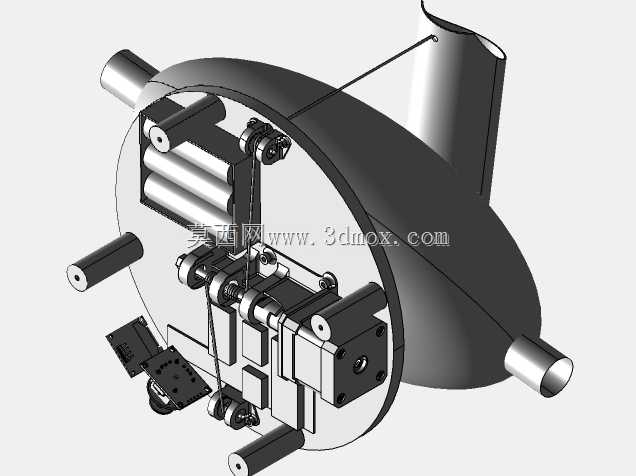

从功能实现逻辑来看，装置依托成熟的AMBU人工球囊作为核心通气执行部件，规避了从零设计气路腔体的复杂密封与精度要求，通过机械传动结构替代人工手动挤压球囊的动作，配合压力传感模块实现同步间歇强制通气的控制逻辑，能够根据患者的自主呼吸触发信号调整送气节奏，避免人机对抗带来的额外损伤。整套传动结构采用模块化布局，所有动力传递部件都集中布置在圆形安装基板的单侧，基板既作为各组件的安装基准，也承担外壳防护的部分功能，减少了额外的结构件数量。

设计过程中优先选用通用标准件完成动力与传动链路的搭建：动力输出端采用常规低压驱动部件，通过带传动结构将动力传递至挤压执行辊组，辊组的行程与挤压频率可通过调整传动轮的偏心距、传动比实现参数匹配，无需定制异形凸轮等加工难度较高的零件。压力传感模块直接接入气路通路，实时监测气道压力数值，当压力超出安全阈值时可通过机械限位结构与电控信号双重触发停止挤压动作，避免压力过高造成患者气道损伤，整套安全防护结构没有采用复杂的集成阀组，而是通过机械结构的硬限位实现基础安全保障，进一步降低了故障概率与维护成本。

从安装边界与尺寸适配角度，整套装置采用圆形紧凑布局，整体外轮廓直径控制在常规急救设备放置台面的适配范围内，三个方向伸出的管路接口分别对应进气端、患者端与压力监测端，接口尺寸匹配通用呼吸管路的标准规格，无需额外定制转接头即可与现有急救耗材适配。安装基板上的所有部件安装孔都采用统一的孔距标准，维修更换部件时可快速拆装，不需要专用工装。装置的外壳采用半包覆结构，核心传动部件外侧设置弧形防护壳，既避免运行过程中传动部件卷入异物，也不会遮挡核心传动区域，日常巡检时可直接观察传动部件的运行状态，及时发现松动、移位等异常情况。

不同于专业呼吸机的复杂气路与控制架构，这款装置的设计始终围绕“够用、易造、易维护”的核心原则，没有冗余的功能叠加，所有结构设计都服务于基础通气功能的稳定实现：传动链路的零件数量被尽可能压缩，每个运动部件的受力路径都做了直线化处理，减少传动过程中的功率损耗与结构磨损；所有受力较大的连接位置都采用金属嵌件加固，即便是采用3D打印等快速加工方式制作结构件，也能满足反复使用的强度要求；控制模块的布局预留了通用开源控制板的安装位，不需要定制专用控制电路板，有基础电子装配能力的人员即可完成控制部分的组装调试。

在实际使用场景中，这款装置既可以作为专业呼吸机不足时的应急补充设备，也可以作为基层医疗机构的常规备用通气设备，还可用于野外救援、灾害现场等无稳定供电与专业运维条件的场景，整套结构对加工精度的容忍度较高，即便零件存在一定的加工误差，也可通过调整传动辊的安装位置、带传动的张紧度实现功能适配，不会因为个别零件的精度偏差导致整套设备无法运行。气路部分没有集成复杂的湿化、过滤等附加模块，这些功能可通过外接通用呼吸回路配件实现，进一步降低了主机部分的结构复杂度与制造成本，也让不同使用场景下可根据实际需求灵活搭配外接配件，不需要对主机结构做任何改动。
